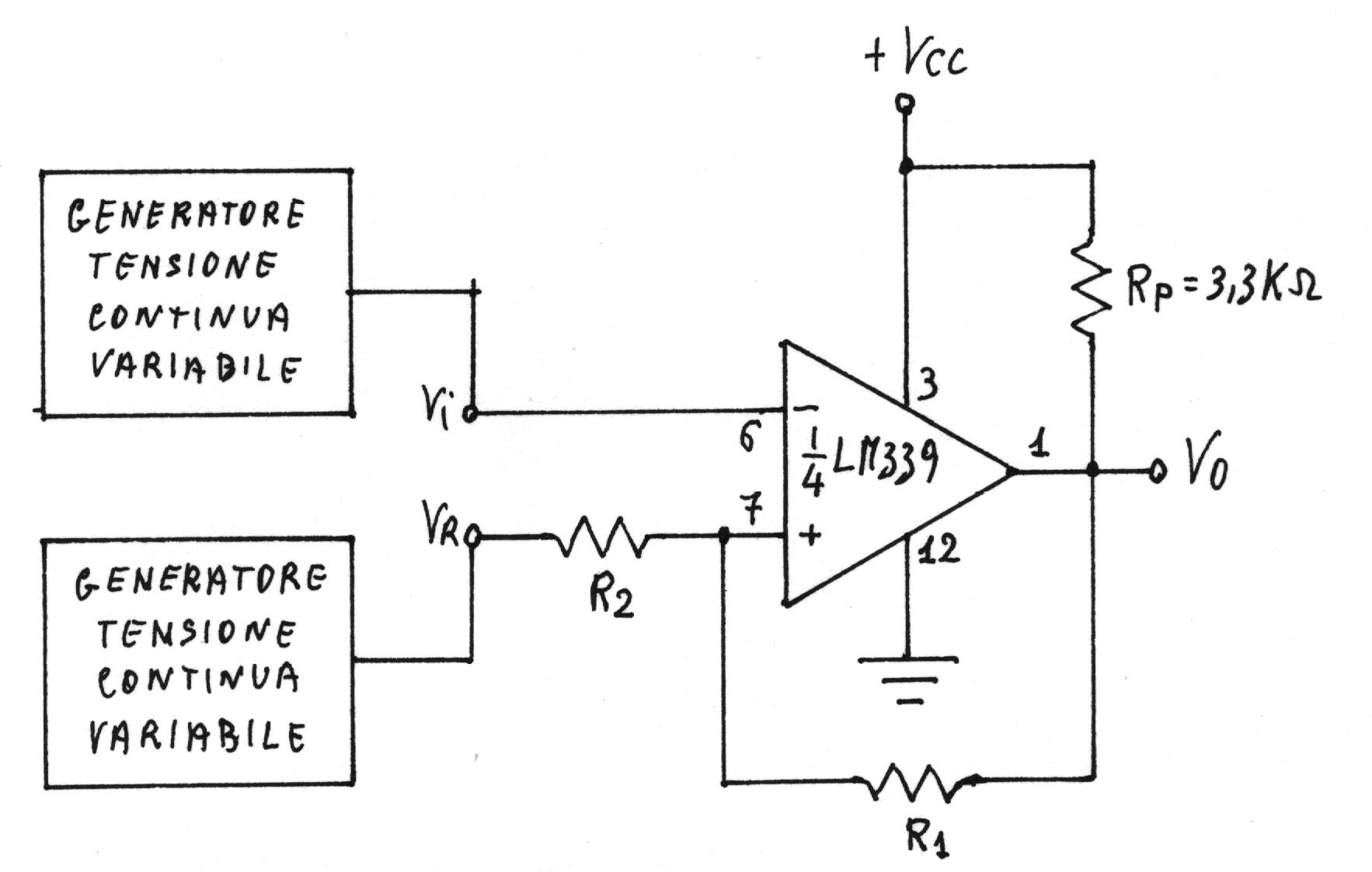

10.5. - Comparatore con isteresi invertente
Dati:
Calcolo di R1 e R2
Si fissa R2 = 68KW , e si
calcola R1:
per il quale si utilizza il valore commerciale di 270KW .
Calcolo di VR
Con questi valori si dovrà ottenere:
Per la resistenza di pull-up si utilizza il valore di 3,3KW .
Verifica sperimentale
I valori misurati sono riportati nella seguente tabella.
Vi crescente |
Vi decrescente |
|||||
N |
Vi (volt) |
Vo (volt) |
N |
Vi (volt) |
Vo (volt) |
|
1 2 3 4 5 6 7 8 9 10 11 12 |
0 0,25 0,5 0,7 1 1,2 1,5 1,6 1,7 2 3 4 |
4,9 4,9 4,9 4,9 4,9 4,9 4,9 4,89 0,0556 0,0556 0,0556 0,0556 |
1 2 3 4 5 6 |
3 2 1 0,8 0,7 0,6 |
0,0556 0,0556 0,0556 0,0556 4,9 4,9 |
|
L'uscita commuta da VoH a VoL al valore V+H = 1,68V
L'uscita commuta da VoL a VoH al valore V+L = 0,69V

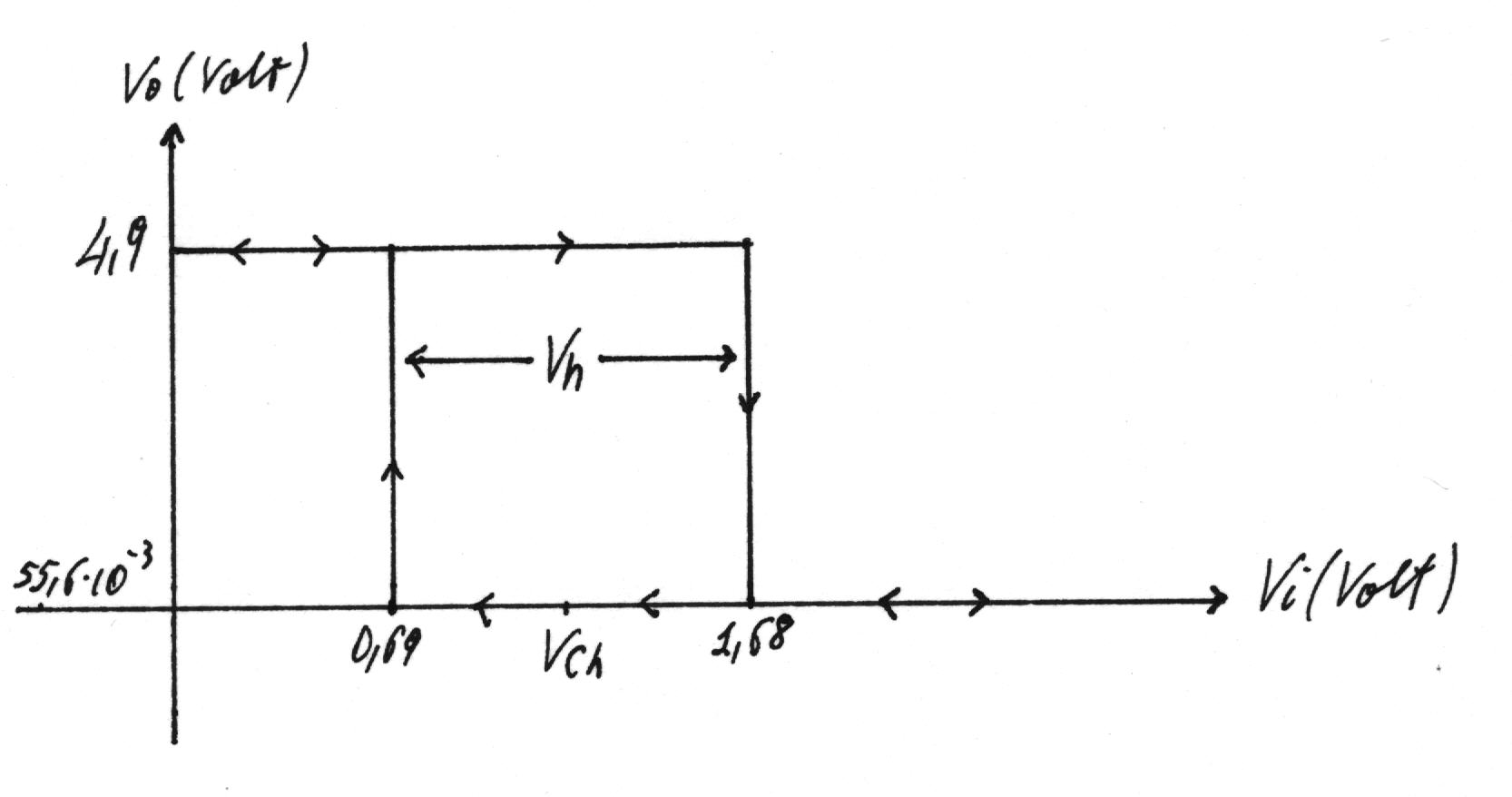

La caratteristica di uscita è la seguente.
I valori che si ottengono sono:
Valori in ottimo accordo con quelli preventivati.
