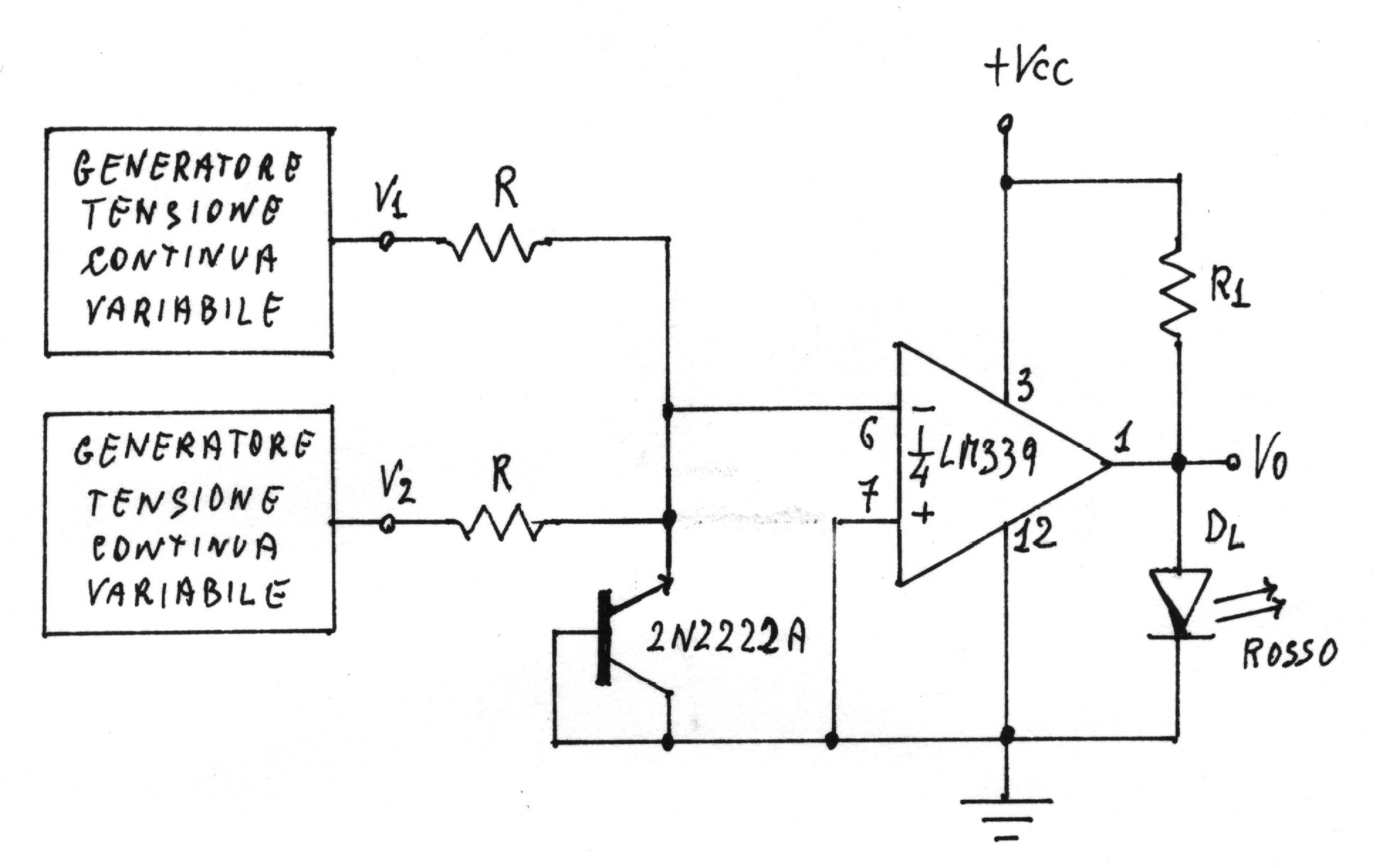

10.7. - Confronto di tensioni di ingresso di polarità opposta
L'alimentazione è di 5V.
La tensione all'ingresso invertente è:
I° caso:
II° caso:
In entrambi i casi l'uscita segnalerà con uno stato o l'altro il risultato del confronto delle tensioni di ingresso.
Il transistor 2N2222A è in configurazione di diodo col catodo collegato all'ingresso invertente e l'anodo a massa; viene impiegato per limitare il valore negativo della tensione sull'ingresso invertente, essendo il circuito a singola alimentazione.
Per la resistenza di pull-up si utilizza il valore di 10KW .
Fissati VL = 2V e IL = 5mA , per R1
si ha:
per il quale si utilizza il valore commerciale di 680W .
Verifica sperimentale
V1 > 0 e V2 < 0 |
V1 < 0 e V2 > 0 |
||||||
V1 Volt |
V2 Volt |
LED Stato |
Vo Stato |
V1 Volt |
V2 Volt |
LED Stato |
Vo Stato |
2 2 4 0,5 |
-1 -3 -3 -1 |
OFF ON OFF ON |
Basso Alto Basso Alto |
-1 -1 -3 -3 |
0,5 2 2 4 |
ON OFF ON OFF |
Alto Basso Alto basso |
Il circuito funziona nel modo preventivato.
Se V1 e V2 sono entrambi positivi il diodo LED è spento.
Se V1 e V2 sono entrambi negativi il diodo LED è acceso.
La tensione sull'ingresso invertente viene limitata dal BJT, in configurazione di diodo, al valore di -0,5 ¸ -0,6V.
