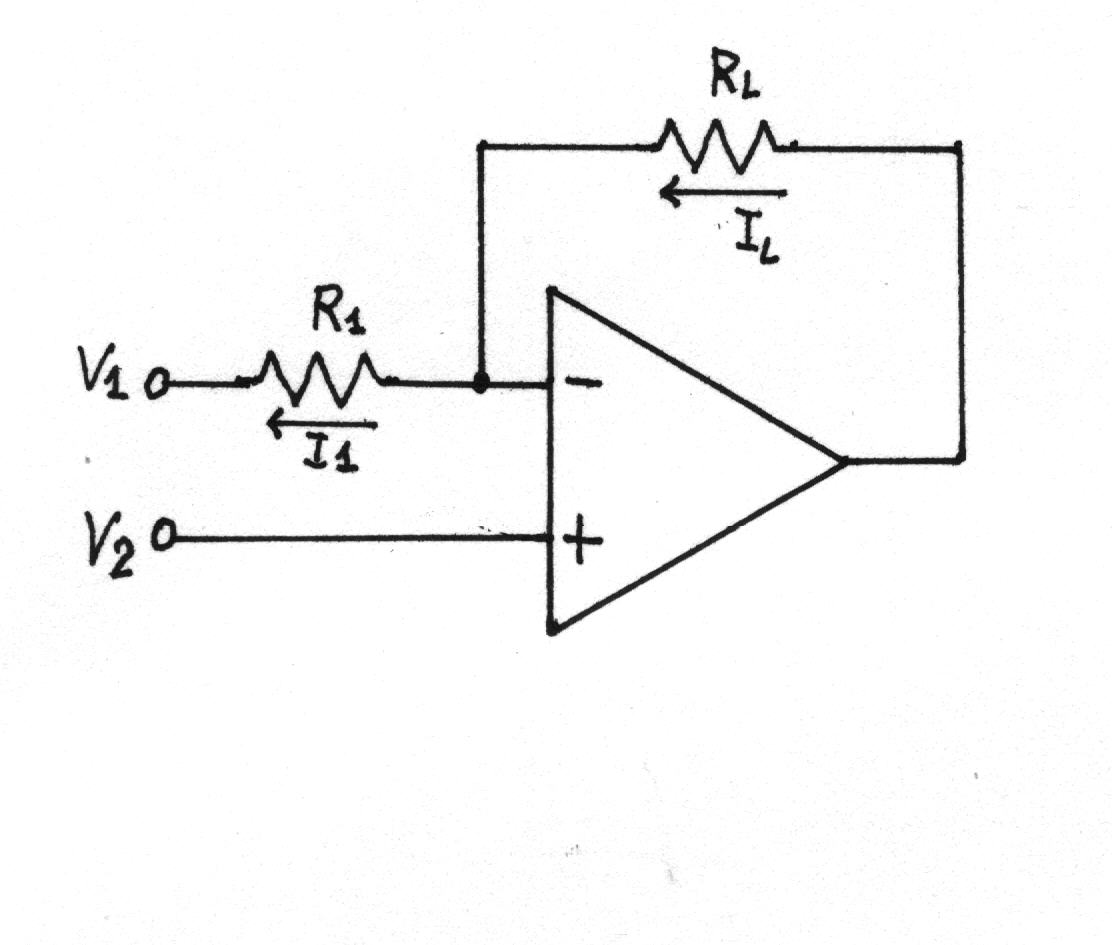

1.2.3. - Convertitore V/I differenziale
Considerando gli ingressi equipotenziali, si ha:
.
La corrente sul carico risulta proporzionale alla differenza delle tensioni sui due ingressi.
Il segno + o - di IL, a seconda che prevalga V1 o V2, ne definisce il verso:
se V2 > V1 il verso della corrente IL è quello di figura;
se V2 < V1 il verso della corrente IL è quello opposto.
