1.3.4. - Convertitore V/I con amplificazione della corrente

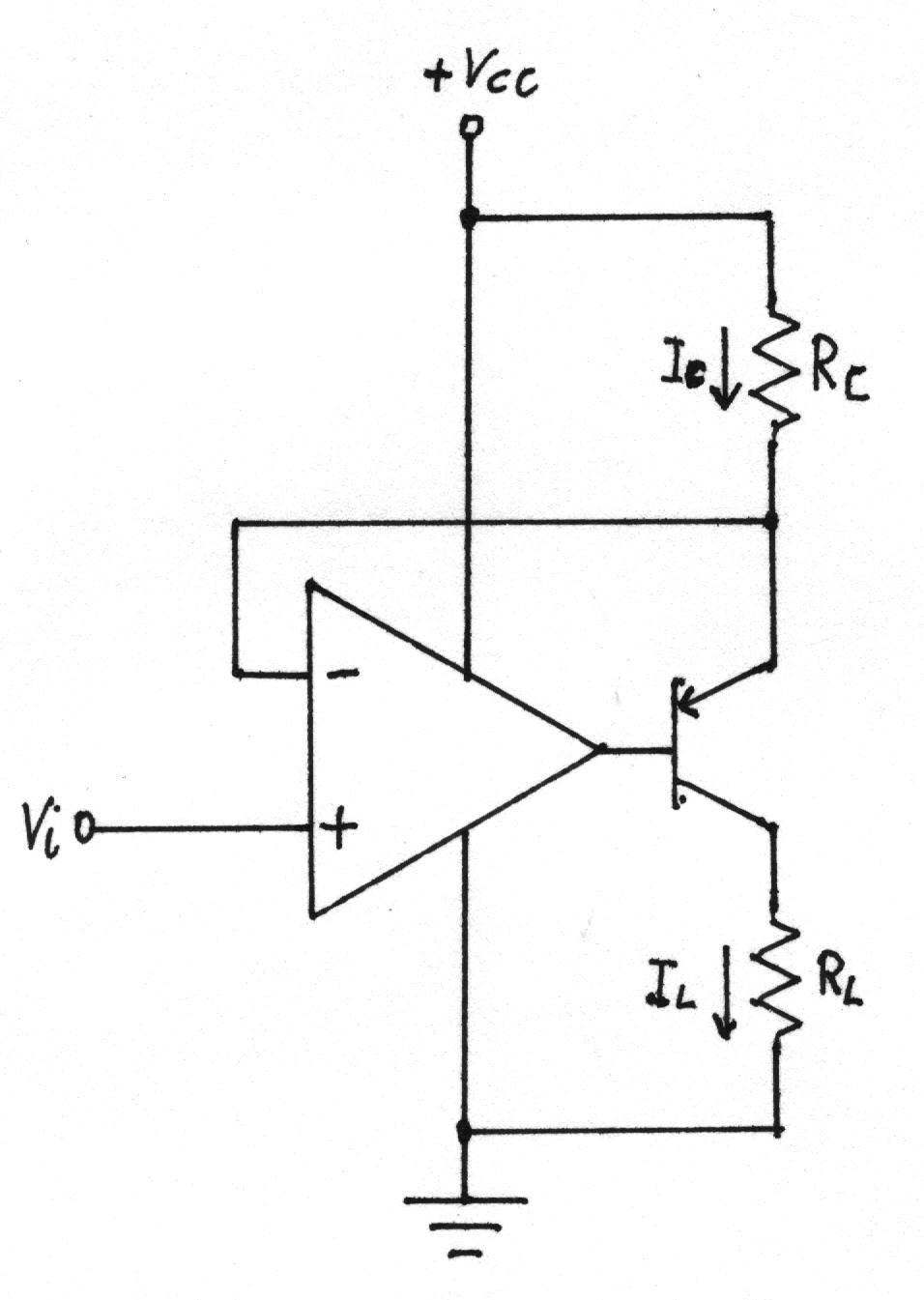

Se la corrente che può fornire l'amplificatore operazionale (circa 5 ¸ 10 mA) è insufficiente, si può utilizzare un BJT pilotato sulla base dall'uscita dell'amplificatore operazionale. Un possibile circuito è quello di figura.
Trascurando la corrente di polarizzazione all'ingresso invertente e la corrente di base IB (supponendo hFE >> 1), e tenendo conto dell'equipotenzialità degli ingressi, si ha:
.
L'amplificatore operazionale erogherà la sola corrente di base
.
Il BJT deve lavorare in zona attiva affinché la corrente IL dipenda da Vi. Il valore massimo della corrente IL è quello di saturazione del BJT. La limitazione sulla corrente è:
.
A volte è più utile conoscere il valore massimo ammissibile della resistenza di carico RL per un prefissato valore di IL:
.
Ovviamente non vanno superati i limiti del transistor per quanto riguarda la corrente di collettore massima, la massima tensione VCE, la massima dissipazione.
