1.4.3. - Tester per diodi, diodi zener e diodi LED
In alcuni circuiti č necessario disporre di diodi che abbiano le stesse caratteristiche, cioč uguali cadute di tensione per particolari valori di corrente.

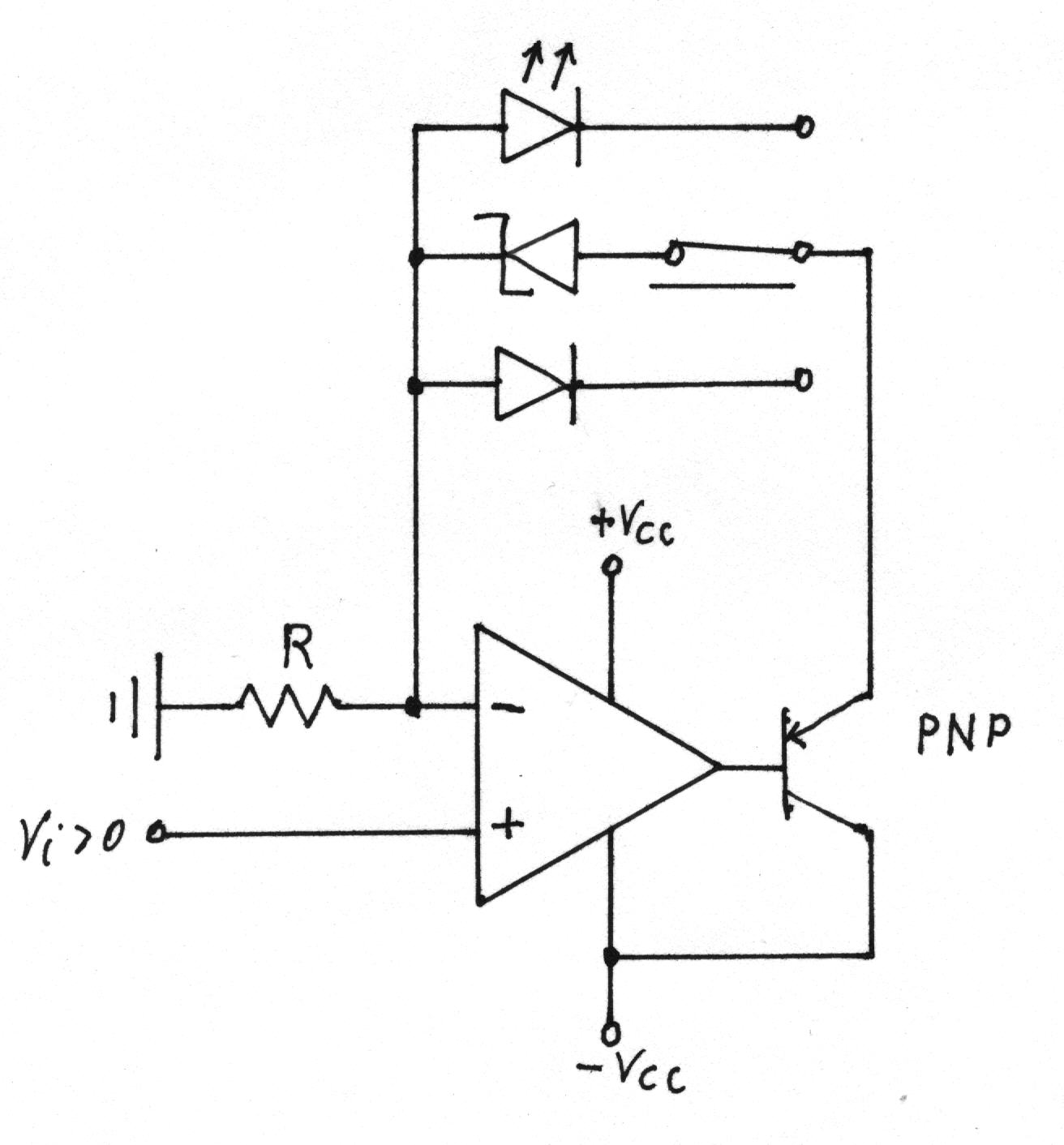

Il circuito di figura č in grado di far circolare nel diodo posto nell'anello di retroazione una corrente costante, indipendente da variazioni del carico stesso e dalla tensione ai suoi capi.
La corrente richiesta viene fornita dall'alimentazione negativa attraverso il transistor PNP.
L'amplificatore operazionale deve fornire solo la corrente di base, pari a
.
