2.5. - Convertitore I/V per correnti elevate

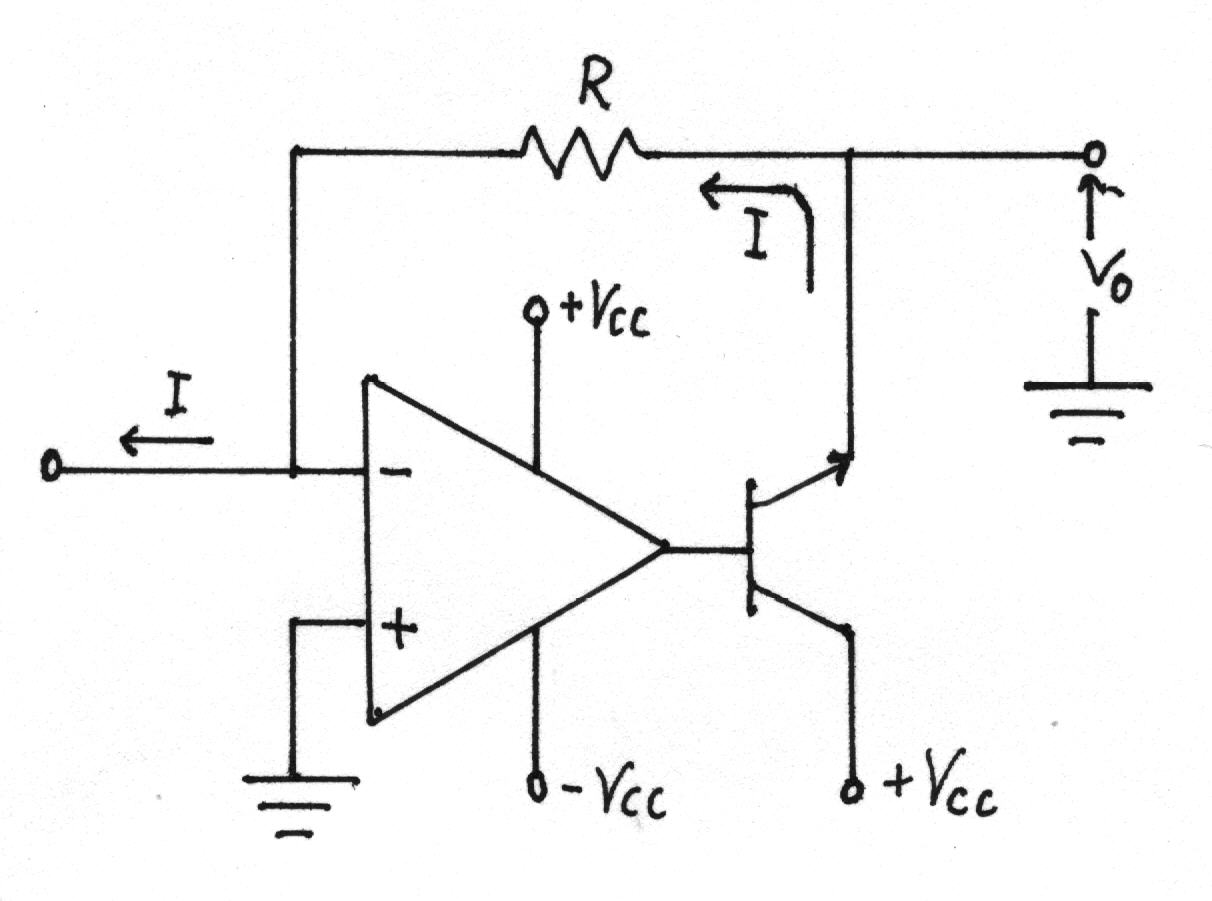

Nel caso in cui la corrente fornita dal generatore di segnale fosse troppo elevata per essere trattata dai comuni amplificatori operazionali, puņ essere impiegata la struttura di figura,
in cui un transistor NPN fornisce la corrente necessaria, mentre l'amplificatore operazionale deve solamente fornire la corrente di base pari a
.
La tensione di uscita VO , tra emettitore e massa, coincide con la caduta di tensione provocata dalla corrente I nella resistenza R, collegata tra l'emettitore e la massa virtuale dell'ingresso invertente.
La tensione di uscita č
proporzionale alla corrente I.
