4.8.3. - Collaudo del circuito
La frequenza misurata in uscita risulta di poco più di 22KHz. Ciò è da attribuirsi alla capacità che, misurata con un capacimetro analogico, è risultata di valore maggiore di 1h F, ovvero di 1.5h F.

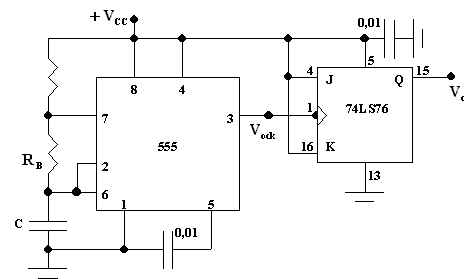

Il circuito completo è il seguente:
La capacità di 0,01m F tra il piedino 5 e massa è necessaria a cortocircuitare eventuali oscillazioni prodotte all'interno del timer o dall'alimentazione sul partitore resistivo. La capacità tra VCC e massa di 0,01m F si è inserita perché le oscillazioni del timer si propagavano, attraverso l'alimentazione, al FFJK rendendone instabile e distorcendo l'uscita.
