13.2. - Filtro BP a variabili di stato a guadagno unitario con Qo elevato
Si fissa:
Poiché
, dal grafico
C-f si ha:
.
Per R1 si utilizza lo stesso valore di R, cioè 18KW .
Si fissa
.
Si fissa
.
I valori dei componenti e delle amplificazioni sono:
La frequenza centrale e il guadagno risultano di:
Le misure sono riportate nella tabella.
Filtro BP Qo = 10 |
Filtro BP Qo = 50 |
|||||||
f KHz |
Vipp volt |
Vopp Volt |
G dB Sperimentale |
G dB Calcolato |
Vipp volt |
Vopp Volt |
G dB Sperimentale |
G dB Calcolato |
0,5 1 1,5 2 2,5 3 3.5 4 4,5 5 6 7 8 10 20 30 50 100 |
0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 |
0,08 0,16 0,25 0,39 0,63 1,2 3,6 2,63 1,24 0,82 0,5 0,365 0,3 0,22 0,098 0,062 0,038 0,022 |
-15,92 -9,90 -6,02 -2,16 2,00 7,60 17,15 14,42 7,89 4,29 0,00 -2,73 -4,43 -7,13 -14,15 -17,99 -22,38 -27,96 |
-17,92 -11,48 -7,21 -3,54 0,17 4,55 10,87 20,00 11,82 6,72 1,52 -1,46 -3,54 -6,45 -13,62 -17,34 -21,88 -27,94 |
0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 |
0,016 0,03 0,05 0,08 0,13 0,24 0,92 0,6 0,25 0,16 0,1 0,072 0,058 0,042 0,024 0,0124 0,0072 0,004 |
-15,92 -10,46 -6,02 -1,94 2,28 7,60 19,27 15,56 7,96 4,08 0,00 -2,85 -4,73 -7,53 -12,39 -18,13 -22,85 -27,96 |
-17,92 -11,48 -7,20 -3,52 0,22 4,67 11,42 33,98 12,50 6,93 1,58 -1,43 -3,52 -6,44 -13,62 -17,34 -21,88 -27,94 |

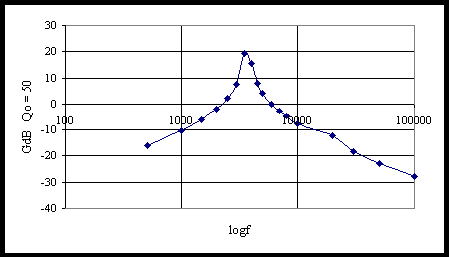

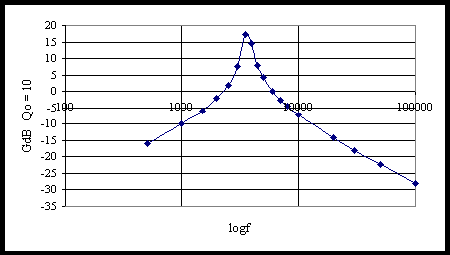

I valori ottenuti sono riportati in un grafico in funzione della frequenza.
