15.2. - Verifica del teorema di Fourier

I guadagni dei quattro filtri risultano tra loro diversi. Per verificare correttamente il teorema di Fourier, tutte le armoniche devono essere amplificate della stessa quantità.

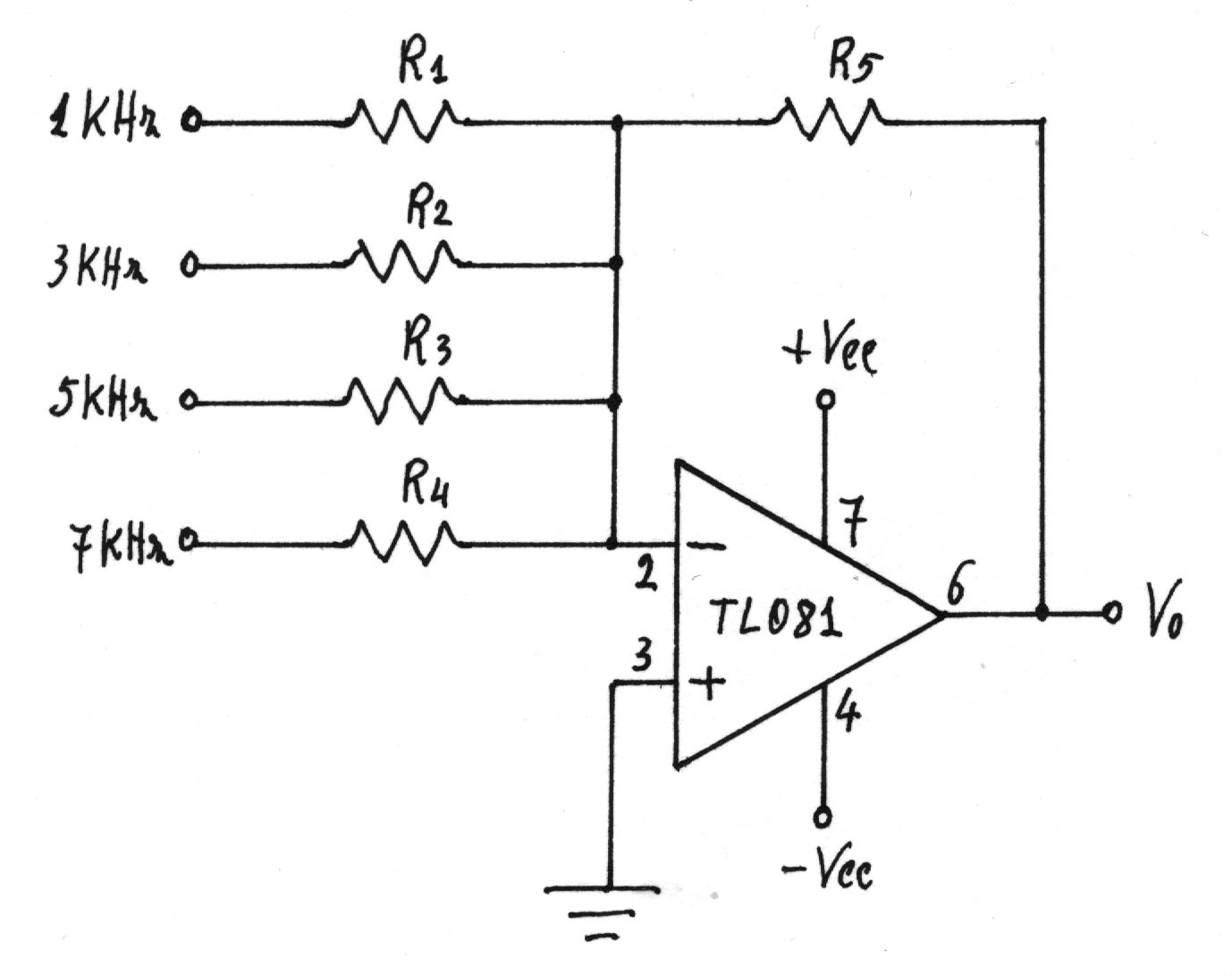

Ogni frequenza dovrà, quindi, essere sommata amplificata di una opportuna quantità, cioè ogni ingresso del sommatore dovrà avere una sua amplificazione.

Le amplificazioni alla frequenza di centro banda dei filtri sono:

Assumendo unitario il guadagno dell'ingresso V_5KHz, si ha:

Si dimensionano le resistenze R₁, R₂, R₄.

per il quale si utilizza il valore commerciale di 8,2KW .

per il quale si utilizza il valore commerciale di 5,6KW .

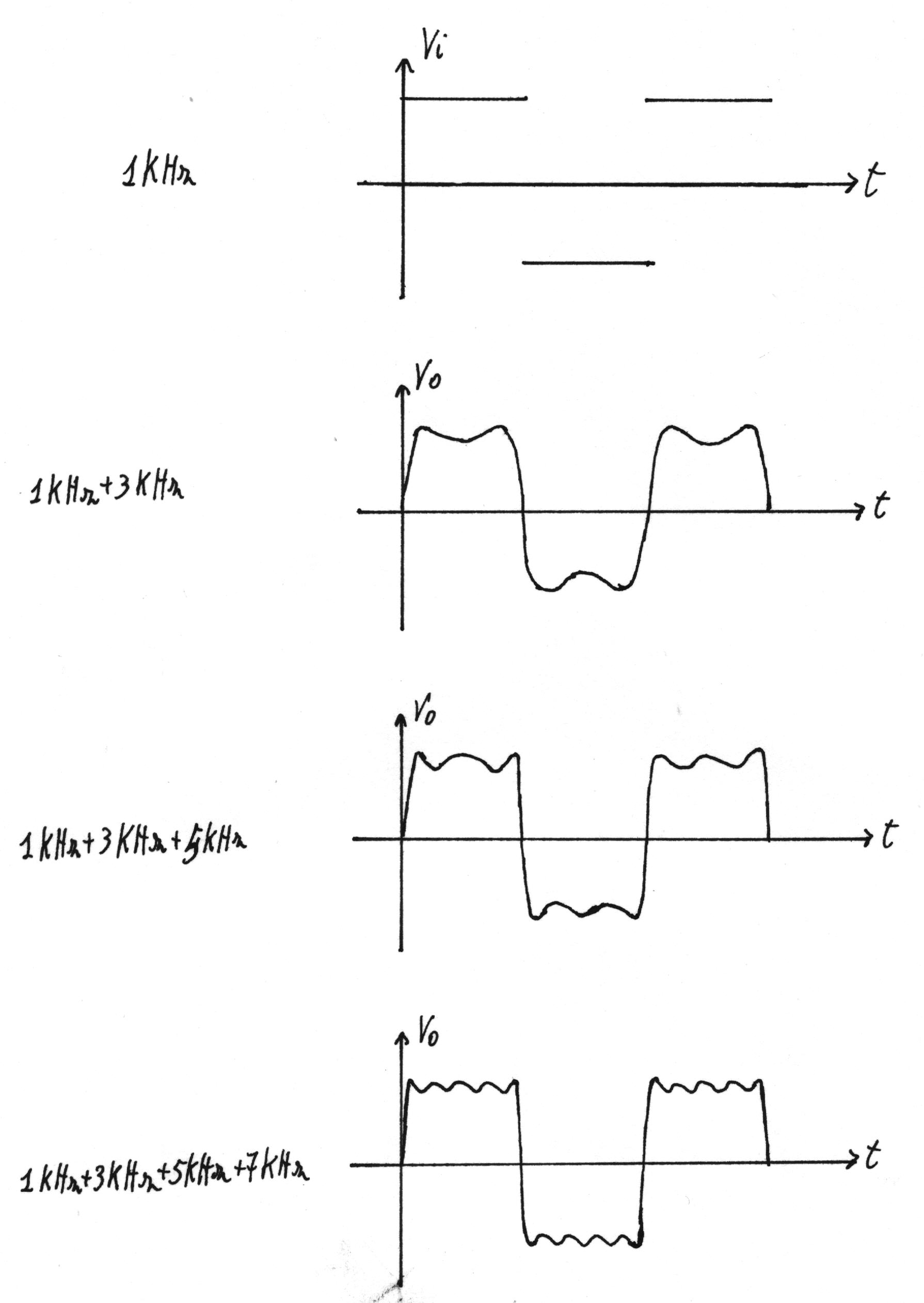

Sommando le uscite dei primi due, dei primi tre, e poi di tutti e quattro i filtri, si ottengono le forme d'onda di uscita riportate in figura.

Da queste si vede che, all'aumentare del numero delle armoniche sommate, il segnale che si ottiene approssima sempre meglio quello ad onda quadra di ingresso.
