2.2. - Circuito non invertente

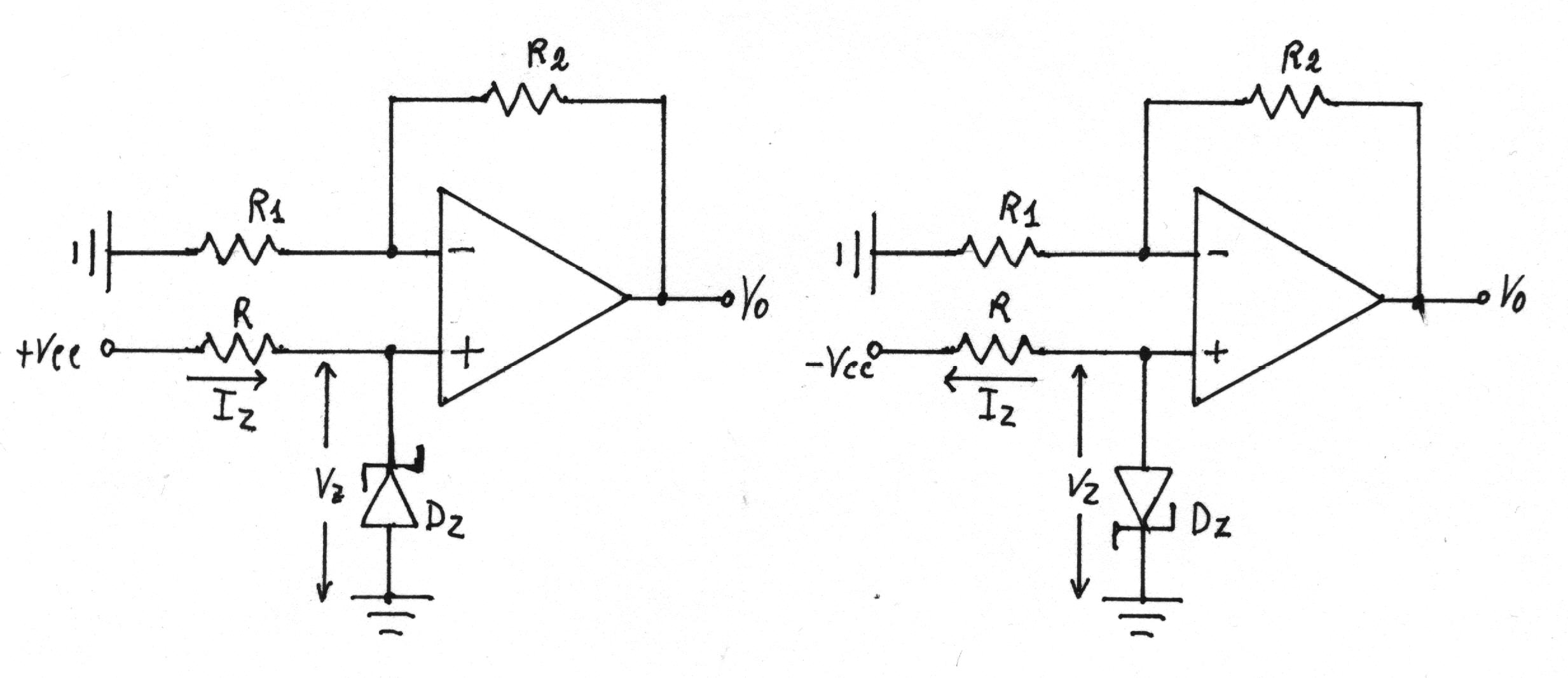

                               fig.5.a - Tensione di riferimento positiva fig.        5.b - tensione di riferimento negativa

La tensione di uscita VO, essendo l'amplificatore operazionale in configurazione non invertente, è:

.

Con tali circuiti si possono ottenere solo tensioni di riferimento VO maggiori di VZ e dello stesso segno di VZ (cioè della stessa polarità).

2.2.1 - Criteri di progetto

Definito il valore della tensione di riferimento VO e scelto il diodo zener, cioè fissati i valori di VZ e IZ, in modo che risulti VO > VZ, si procede nel seguente modo:

si calcola il valore del rapporto R2/R1, nel seguente modo:

;



si fissa un opportuno valore di R1 in modo che R2 risulti compreso tra 10KO e 100KO (cioè molto minore della resistenza di ingresso intrinseca dell'amplificatore operazionale e molto maggiore della sua resistenza d'uscita intrinseca):

fissato il valore di R1 si calcola R2 nel seguente modo:

;

si calcola il valore di R:

.
