7.5. - Progetto di un generatore di tensione di riferimento duale di ±7,5V ad alta stabilità

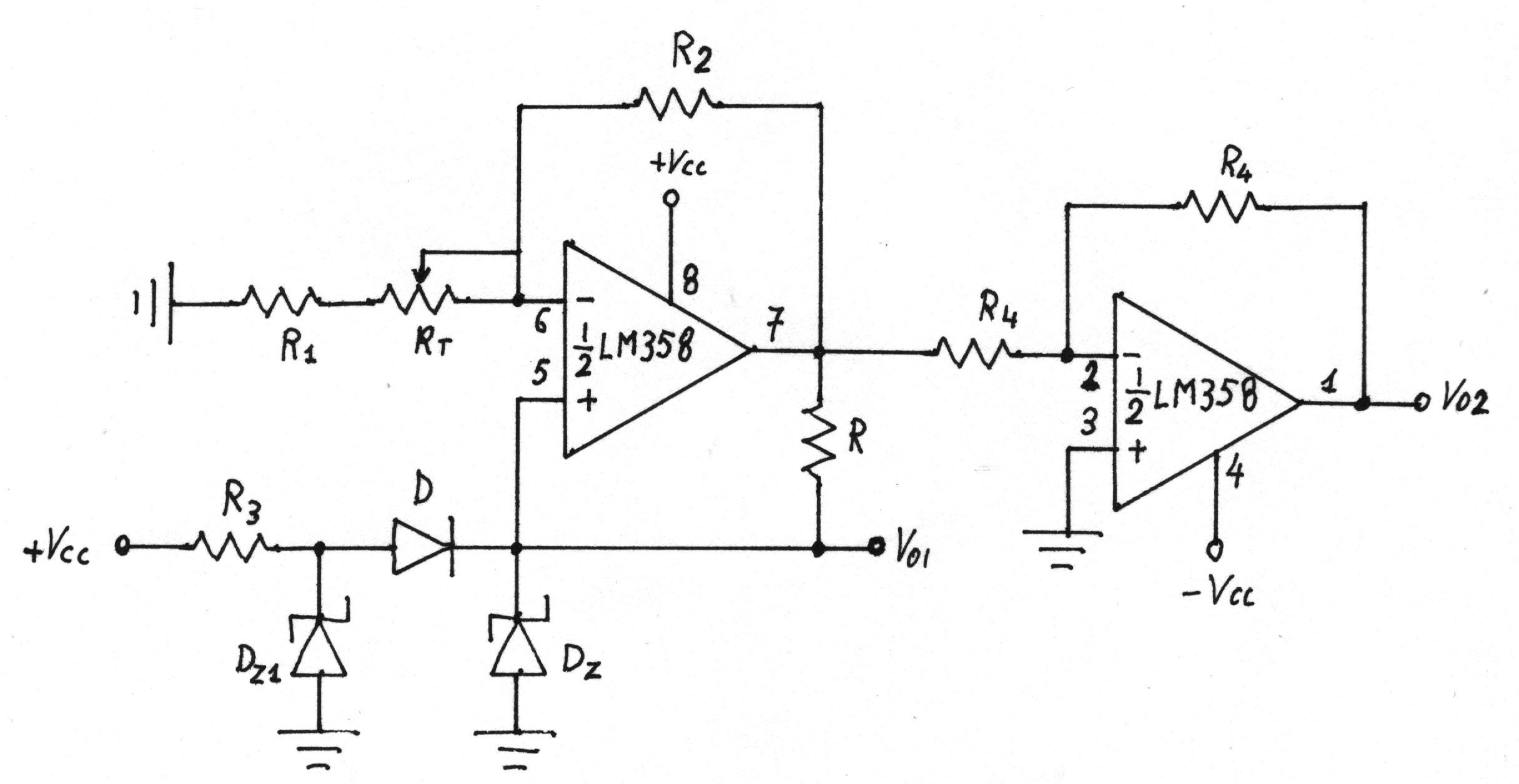

Per tale circuito utilizziamo il precedente generatore di tensione (par. 7.4), completandone il schema aggiungendo la rete per la polarizzazione inversa iniziale dello zener di riferimento (rete R₃ , D_Z1 , D) e un invertitore, come in figura.

Dati: V_CC = ±12V ; V_Z = 4.48V ; R = 820O ; R₁ = 12KO ;

R_T = 5KO ; R₂ = 10KO ; V_O1 = - V_O2 = 7.5V .

.

Nel momento in cui viene alimentato il circuito, lo zener di riferimento D_Z viene inizialmente alimentato attraverso R₃ e il diodo D. Quando, per effetto della polarizzazione dovuta all'uscita, la tensione V_Z del diodo D_Z supera la tensione V_Z1, risultando

,

si interdice il diodo D, escludendo la resistenza R₃ e la tensione V_CC.

Scelta di D_Z1:

Dovendo risultare V_Z > V_Z1 , si sceglie uno zener D_Z1 con V_Z1 = 3.3V e si impone, nella condizione di interdizione del diodo D, una corrente I_Z1 di 5mA.

Poiché utilizziamo un diodo zener già usato in precedenza, è noto che imponendo una corrente di 5mA si avrà una tensione di zener V_Z1 = 2,6V, quindi si assume:

,

Il valore previsto per la tensione V_D ai capi del diodo D è:

.

Calcolo di R₃:

per il quale utilizzeremo il valore commerciale di 1.8KO.

Calcolo delle resistenze dell'invertitore:

Per l'invertitore si utilizzano due resistenze R₄ di 10KO.

7.5.1. - Risultati sperimentali

Al momento dell'alimentazione (accensione e spegnimento ripetute più volte) il diodo zener D_Z si porta in conduzione inversa.

Le misure forniscono i seguenti valori:

In ottimo accordo con i valori preventivati.
