A.3. - Rilievo per punti delle curve caratteristiche dei diodi usati
A.3.1. - Circuito di misura

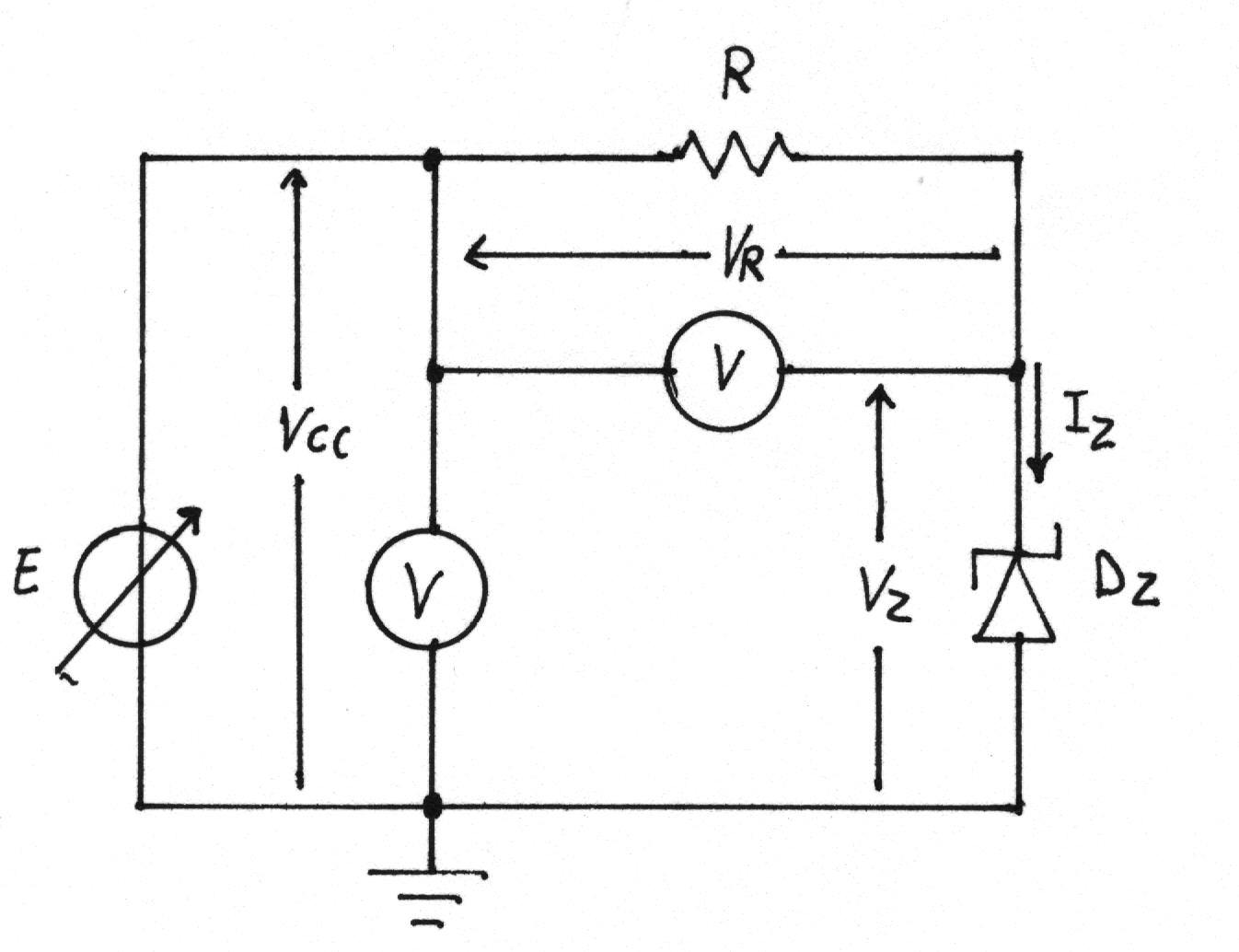

Il circuito di misura utilizzato è il seguente.
Definiamo il valore della resistenza R imponendo un valore di corrente ID per un prefissato valore di forza elettromotrice E1:
.
Al variare della f.e.m. E, che misuriamo mediante un voltmetro, rileviamo i valori di tensione ai capi di R (mediante un altro voltmetro).
I valori di ID e VD li calcoliamo come segue:
.

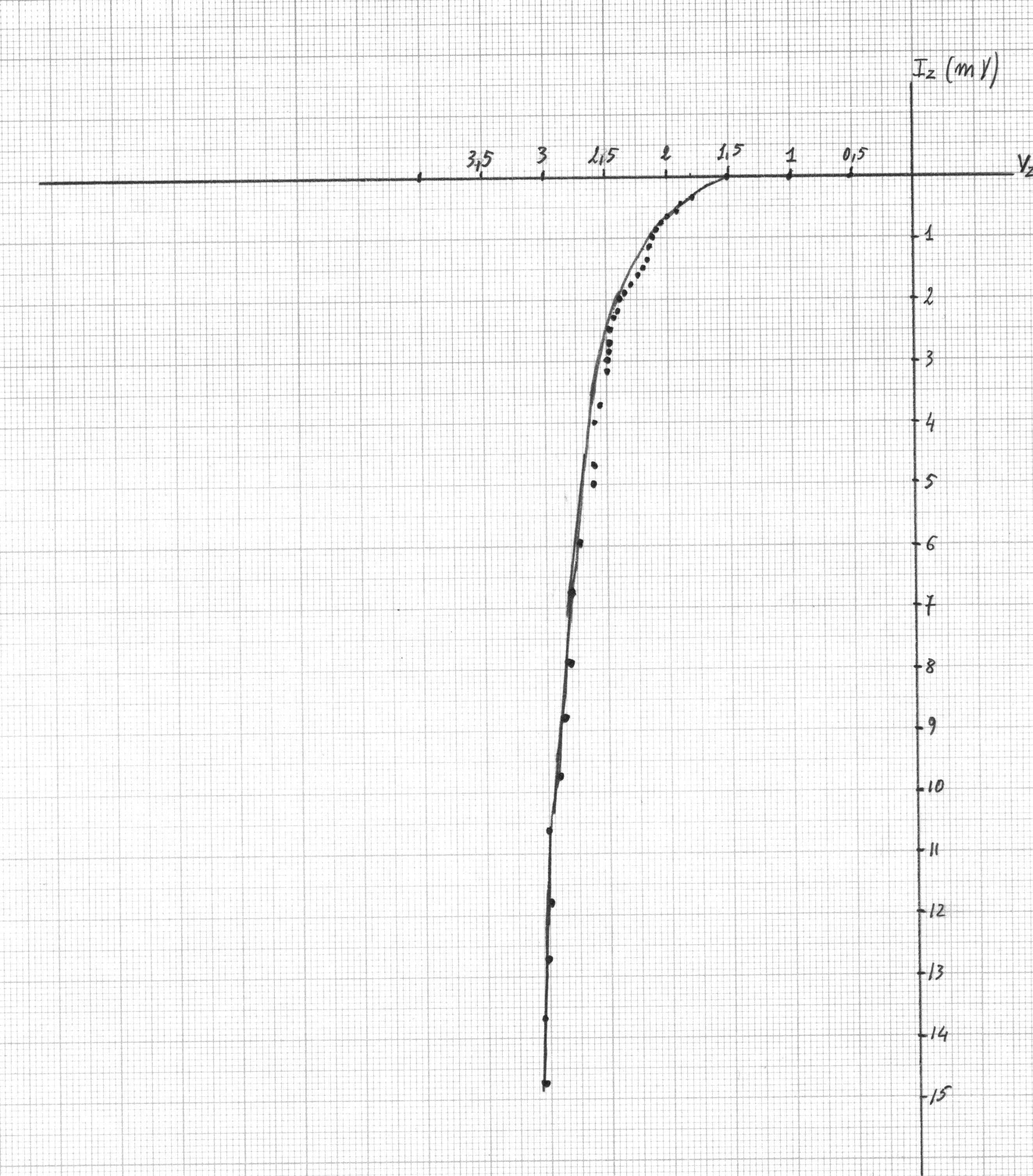

A.3.2. - Diodo zener ½ W APD-3,3V
Per E = 8V e IZ = 10mA, si ha:
.
In tabella sono riportati i valori misurati.
N |
E (volt) |
VR (volt) |
VZ (volt) |
IZ (mA) |
1 |
0,5 |
0 |
0,5 |
0 |
2 |
1 |
0 |
1 |
0 |
3 |
1,5 |
0,0035 |
1,465 |
0 |
4 |
2 |
0,17 |
1,83 |
0,36 |
5 |
2,1 |
0,22 |
1,88 |
0,47 |
6 |
2,2 |
0,27 |
1,93 |
0,57 |
7 |
2,3 |
0,3 |
2 |
0,64 |
8 |
2,4 |
0,35 |
2,05 |
0,74 |
9 |
2,5 |
0,41 |
2,09 |
0,87 |
10 |
2,6 |
0,47 |
2,13 |
1 |
11 |
2,7 |
0,54 |
2,16 |
1,15 |
12 |
2,8 |
0,64 |
2,16 |
1,36 |
13 |
2,9 |
0,71 |
2,19 |
1,51 |
14 |
3 |
0,76 |
2,24 |
1,61 |
15 |
3.1 |
0,82 |
2,28 |
1,74 |
16 |
3,2 |
0,88 |
2,32 |
1,87 |
17 |
3,3 |
0,96 |
2,34 |
2 |
18 |
3,4 |
1,03 |
2,37 |
2,2 |
29 |
3,5 |
1,12 |
2,38 |
2,38 |
20 |
3,6 |
1,19 |
2,41 |
2,53 |
21 |
3,7 |
1,27 |
2,43 |
2,7 |
22 |
3,8 |
1,35 |
2,45 |
2,87 |
23 |
3,9 |
1,43 |
2,47 |
3 |
24 |
4 |
1,51 |
2,49 |
3,2 |
25 |
4,3 |
1,75 |
2,55 |
3,72 |
26 |
4,5 |
1,91 |
2,59 |
4 |
27 |
4,8 |
2,2 |
2,6 |
4,69 |
28 |
5 |
2,38 |
2,62 |
5 |
29 |
5,5 |
2,77 |
2,73 |
5,9 |
30 |
6 |
3,22 |
2,78 |
6,85 |
31 |
6,5 |
3,7 |
2,8 |
7,87 |
32 |
7 |
4,14 |
2,86 |
8,8 |
33 |
7,5 |
4,58 |
2,92 |
9,74 |
34 |
8 |
5 |
3 |
10,64 |
35 |
8,5 |
5,55 |
2,95 |
11,8 |
36 |
9 |
5,98 |
3,02 |
12,72 |
37 |
9,5 |
6,45 |
3,05 |
13,72 |
38 |
10 |
6,94 |
3,06 |
14,76 |
I valori ottenuti sono riportati su foglio di carta millimetrata.

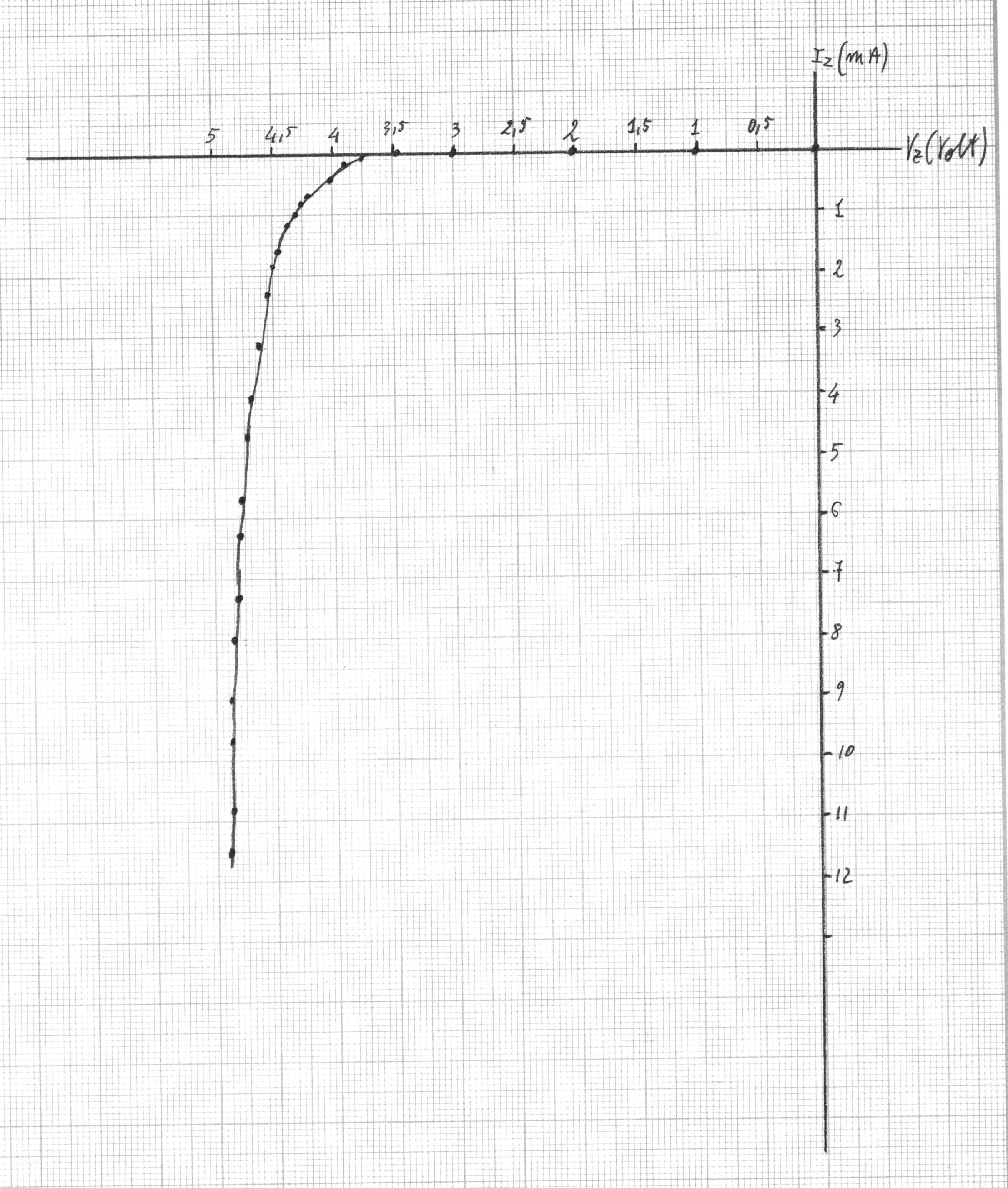

A.3.3. - Diodo zener ½ W APD-5,1V
Per E = 8V e IZ = 10mA, si ha:
.
In tabella sono riportati i valori misurati.
N |
E (volt) |
VR (volt) |
VZ (volt) |
IZ (mA) |
1 |
0 |
0 |
0 |
0 |
2 |
1 |
0 |
1 |
0 |
3 |
2 |
0 |
2 |
0 |
4 |
3 |
0 |
3 |
0 |
5 |
3,5 |
0,02 |
3,48 |
0 |
6 |
3,8 |
0,05 |
3,75 |
0,1 |
7 |
4 |
0,08 |
3,92 |
0,2 |
8 |
4,2 |
0,13 |
4,07 |
0,48 |
9 |
4,4 |
0,19 |
4,21 |
0,7 |
10 |
4,5 |
0,23 |
4,27 |
0,85 |
11 |
4,6 |
0,28 |
4,32 |
1 |
12 |
4,7 |
0,33 |
4,37 |
1,22 |
13 |
4,9 |
0,44 |
4,46 |
1,63 |
14 |
5 |
0,5 |
4,5 |
1,85 |
15 |
5,2 |
0,63 |
4,57 |
2,33 |
16 |
5,5 |
0,86 |
4,64 |
3,18 |
17 |
5,8 |
1,1 |
4,7 |
4,07 |
18 |
6 |
1,27 |
4,73 |
4,7 |
19 |
6,3 |
1,52 |
4,78 |
5,63 |
20 |
6,5 |
1,71 |
4,79 |
6,33 |
21 |
6,8 |
1,98 |
4,82 |
7,33 |
22 |
7 |
2,16 |
4,84 |
8 |
23 |
7,3 |
2,44 |
4,86 |
9,03 |
24 |
7,5 |
2,63 |
4,87 |
9,74 |
25 |
7,8 |
2,92 |
4,88 |
10,8 |
26 |
8 |
3,1 |
4,9 |
11,48 |
I valori ottenuti sono riportati su foglio di carta millimetrata.

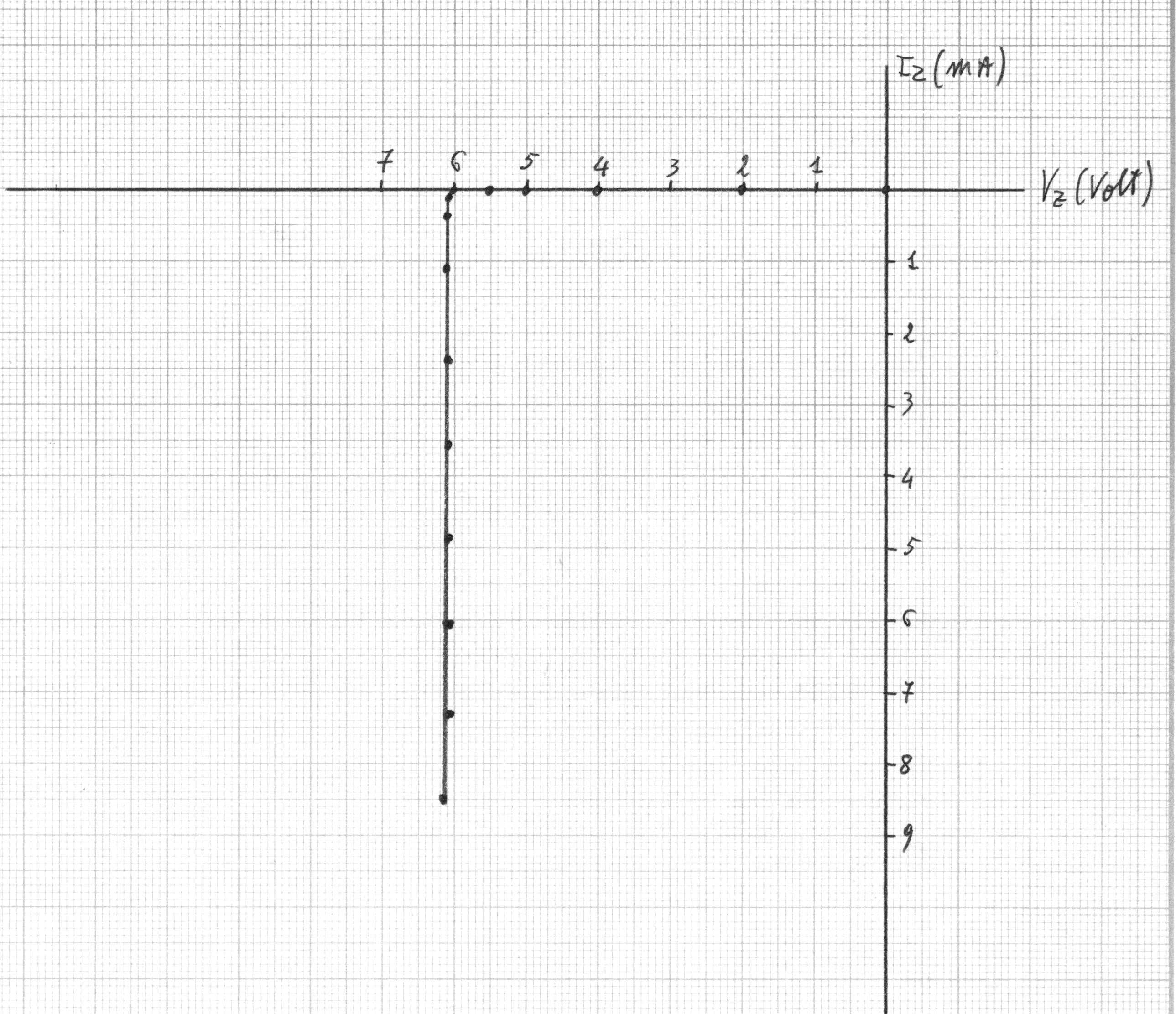

A.3.4. - Diodo zener ½ W APD-6,2V
Per E = 10V e IZ = 10mA, si ha:
.
In tabella sono riportati i valori misurati.
N |
E (volt) |
VR (volt) |
VZ (volt) |
IZ (mA) |
1 |
0 |
0 |
0 |
0 |
2 |
2 |
0 |
2 |
0 |
3 |
4 |
0 |
4 |
0 |
4 |
5 |
0 |
5 |
0 |
5 |
5,5 |
0 |
5,5 |
0 |
6 |
6 |
0 |
6 |
0 |
7 |
6,1 |
0,07 |
6,03 |
0,18 |
8 |
6,2 |
0,16 |
6,04 |
0,41 |
9 |
6,5 |
0,43 |
6,07 |
1,1 |
10 |
7 |
0,92 |
6,08 |
2,36 |
11 |
7,5 |
1,4 |
6,1 |
3,59 |
12 |
8 |
1,89 |
6,11 |
4,85 |
13 |
8,5 |
2,37 |
6,13 |
6,07 |
14 |
9 |
2,89 |
6,14 |
7,33 |
15 |
9,5 |
3,35 |
6,15 |
8,59 |
I valori ottenuti sono riportati su foglio di carta millimetrata.

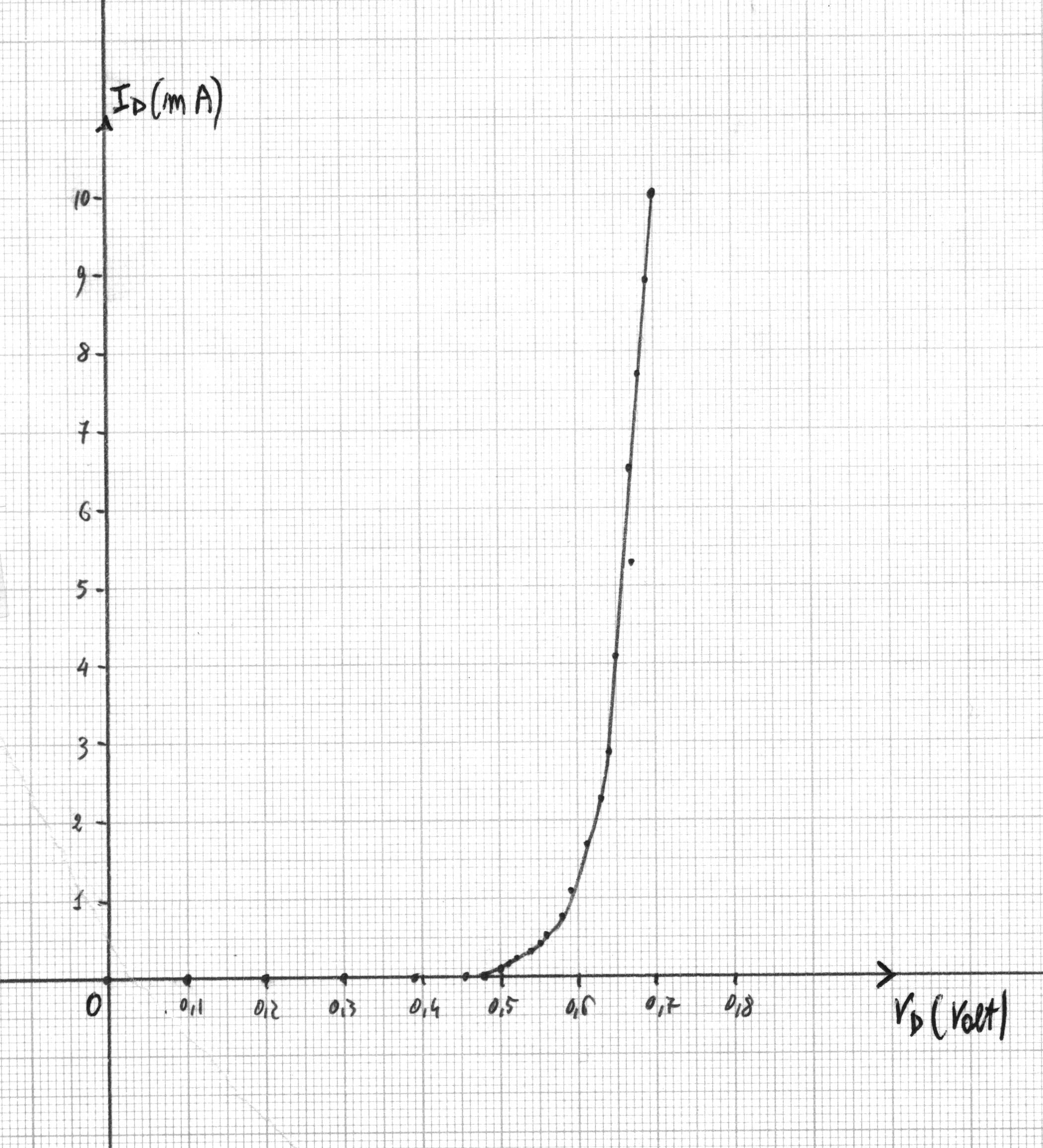

A.3.5. - Diodo 1N914
