b. - Determinazione di A_c e A_d

Per lo studio dinamico si fa l'ipotesi che i due FET non solo abbiano lo stesso punto di riposo, ma anche parametri dinamici uguali. La rete è allora simmetrica (vedere appendice: Reti simmetriche).

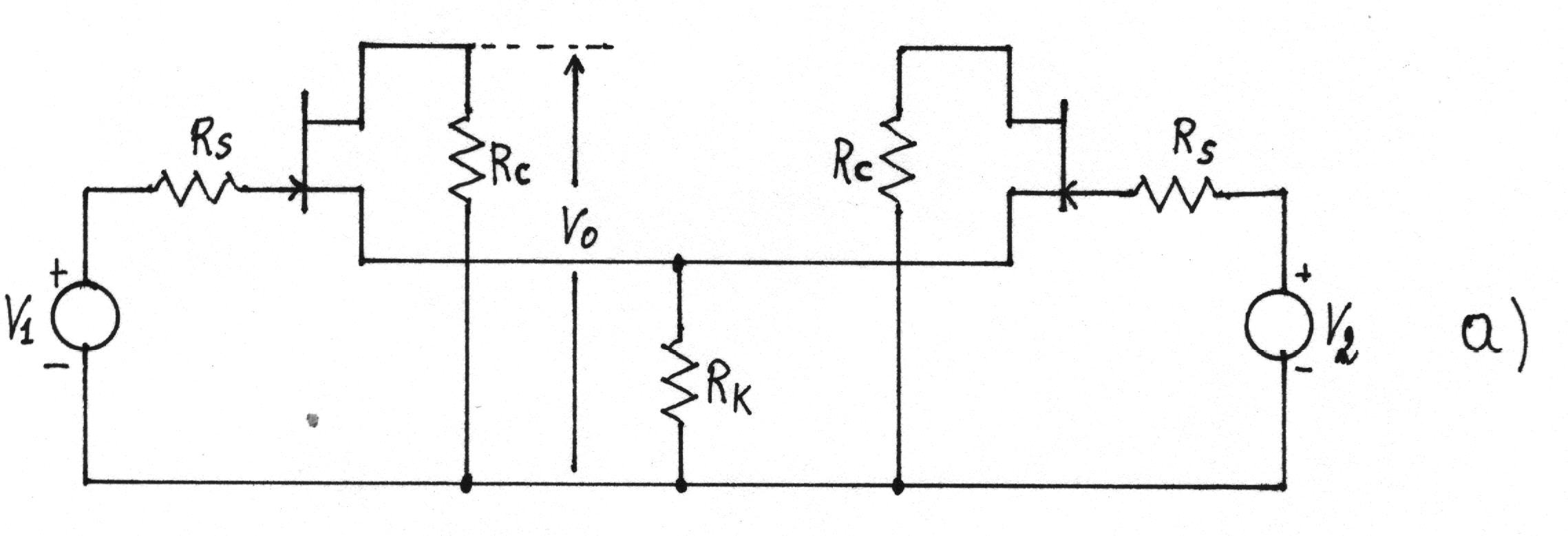

Per ricavare A_c si suppongono uguali i due segnali all'ingresso, cioè V₁ = V₂.

L'eccitazione è perciò simmetrica. Si avrà: .

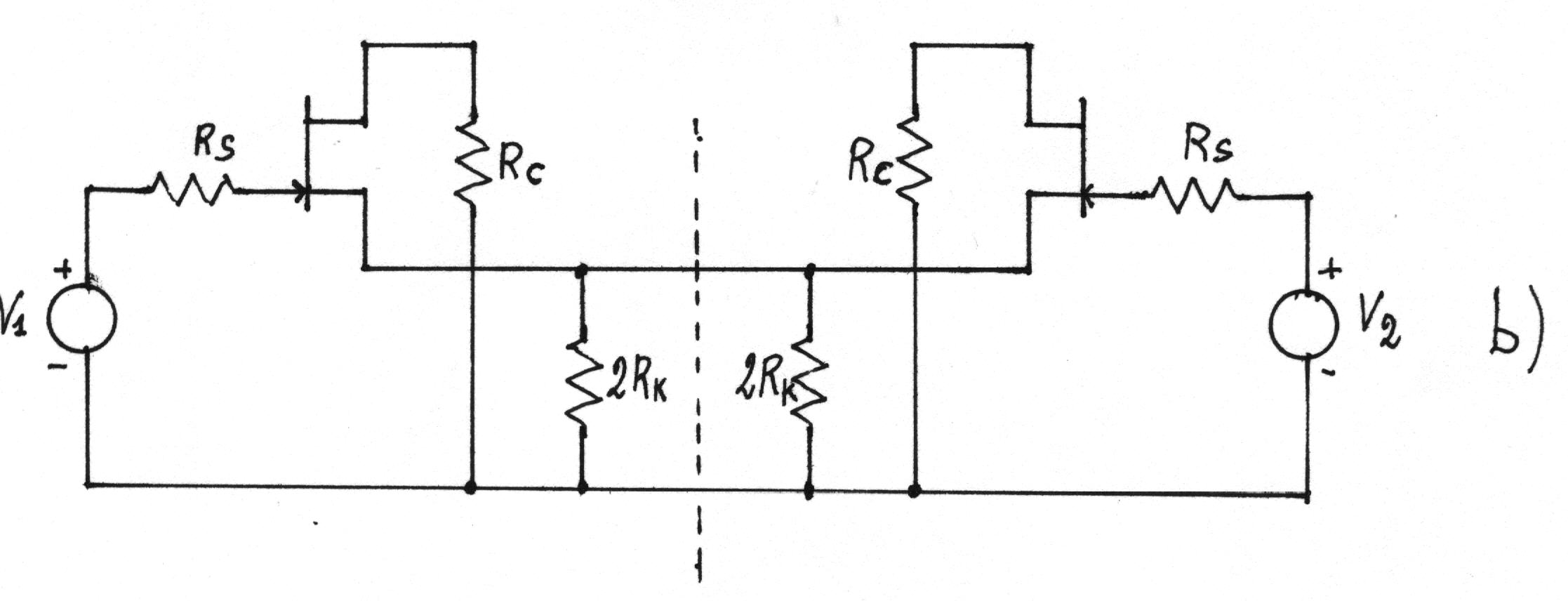

In figura b è messo in evidenza l'asse di simmetria; dovendo essere nulla la corrente che attraversa l'asse di simmetria, la rete può essere tagliata lungo questo asse.

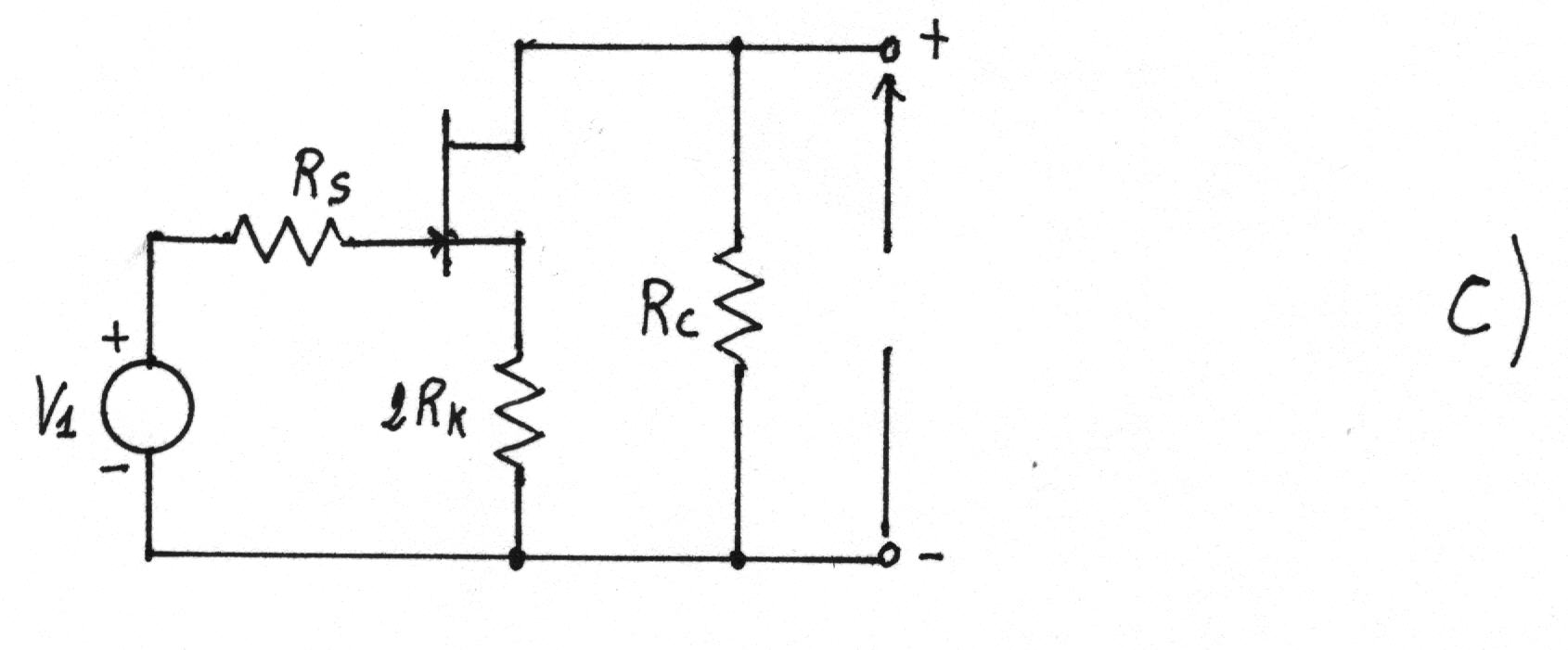

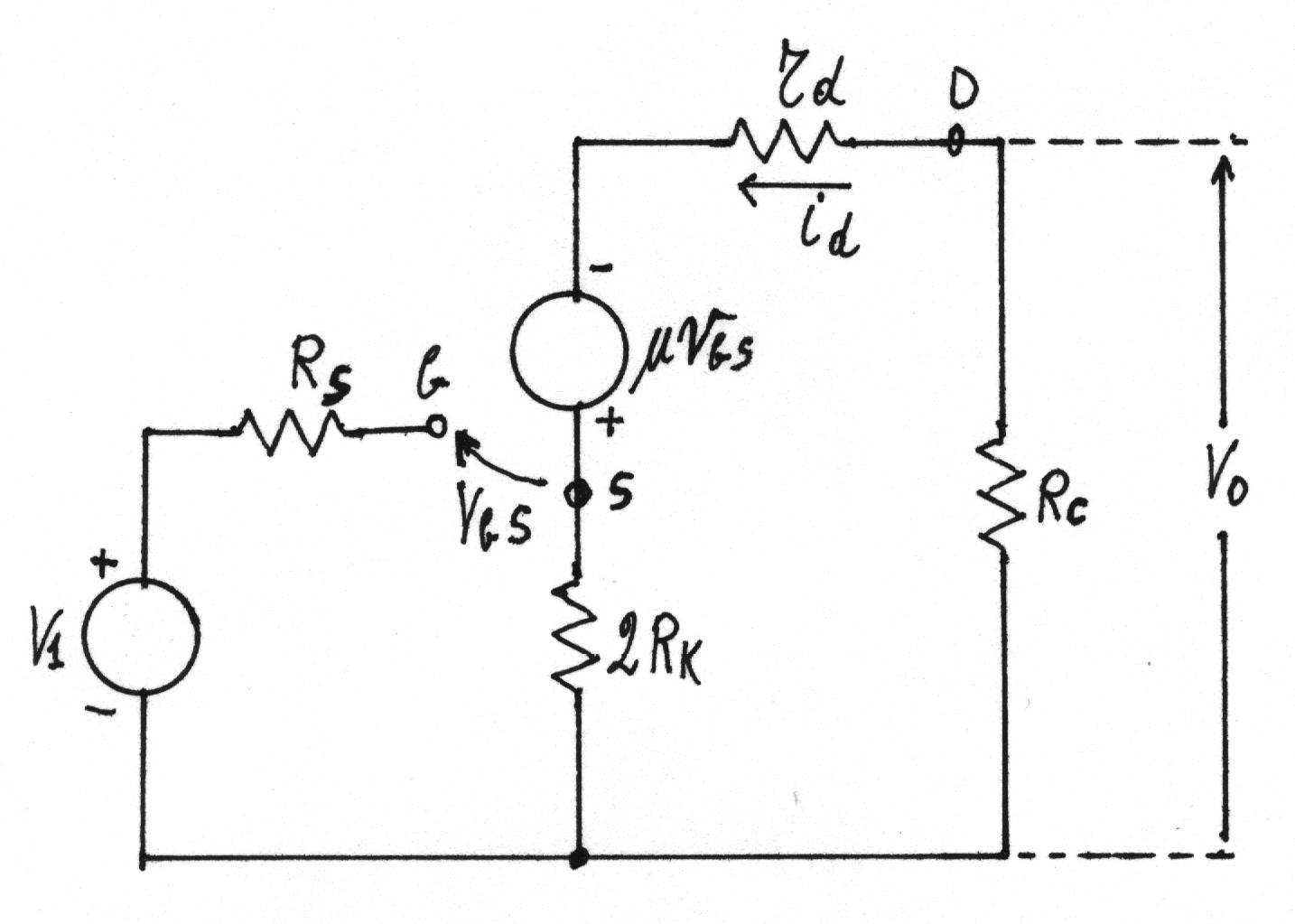

Si ottiene il circuito di figura c, il cui circuito dinamico è:

Poiché ,

dalla maglia di uscita si ha:

Nell'ipotesi che ,

si ha:

Poiché .

Essendo in genere R_K molto grande, si ha 2g_mR_K >> 1; per cui risulta: .

Il circuito di ingresso non attenua ed il guadagno, uguale al rapporto tra la resistenza di drain e quella di source, non dipende dal JFET.

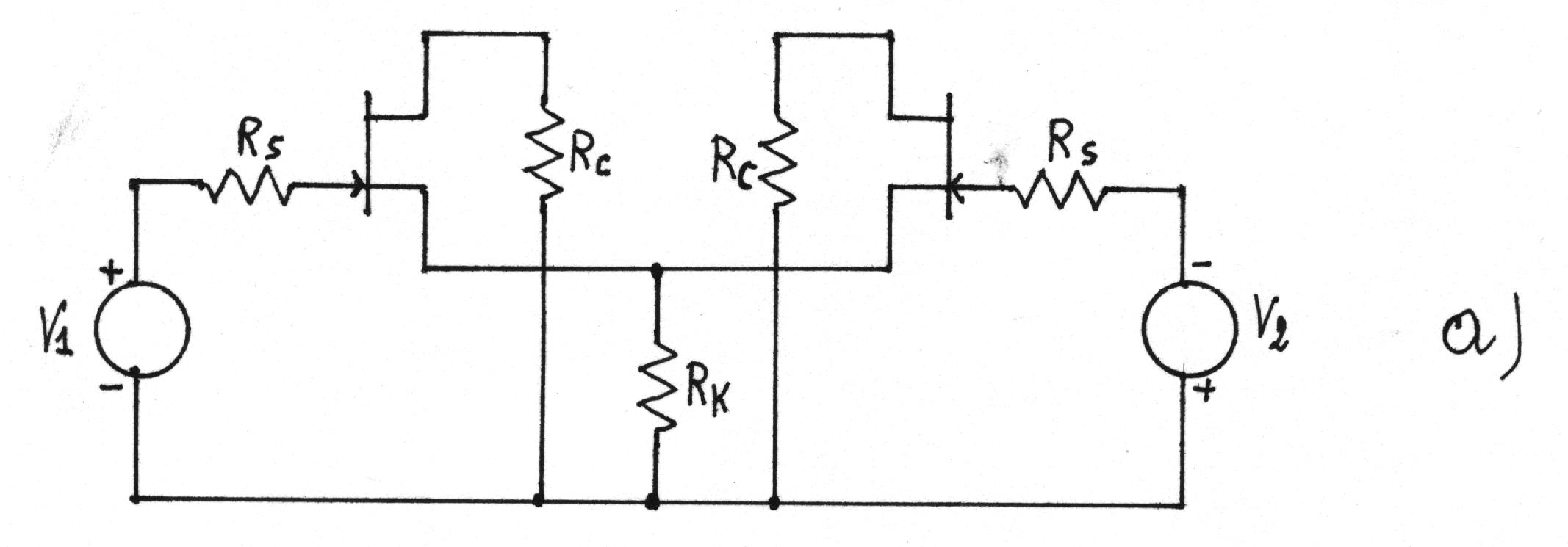

Per determinare A_d si suppone che i due segnali siano uguali in modulo ma in opposizione di fase, cioè V₂ = -V₁. Si ha:

.

L'eccitazione è ora antisimmetrica e la tensione tra due punti dell'asse di simmetria è sempre nulla. È perciò nulla la caduta di tensione ai capi di R_K e il source di ogni JFET si trova al livello zero delle componenti incrementali.

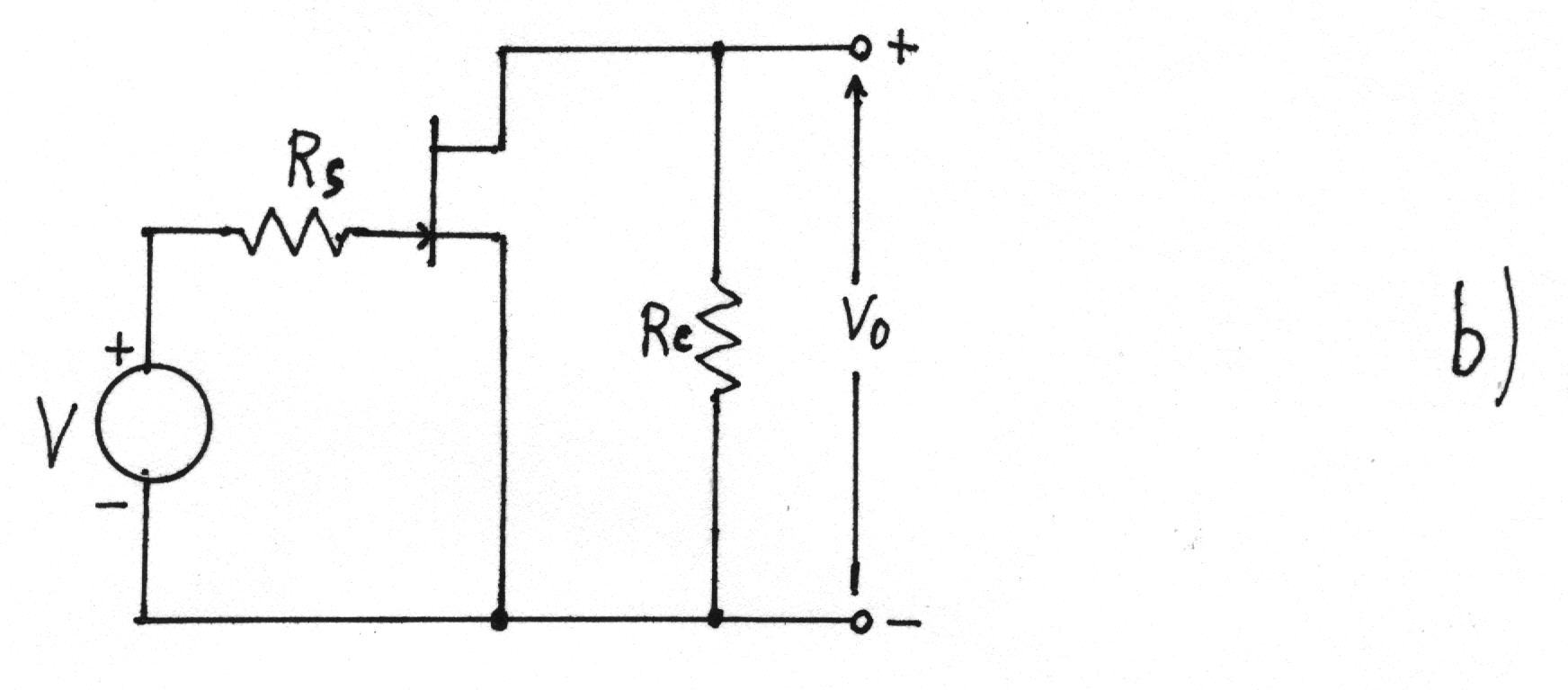

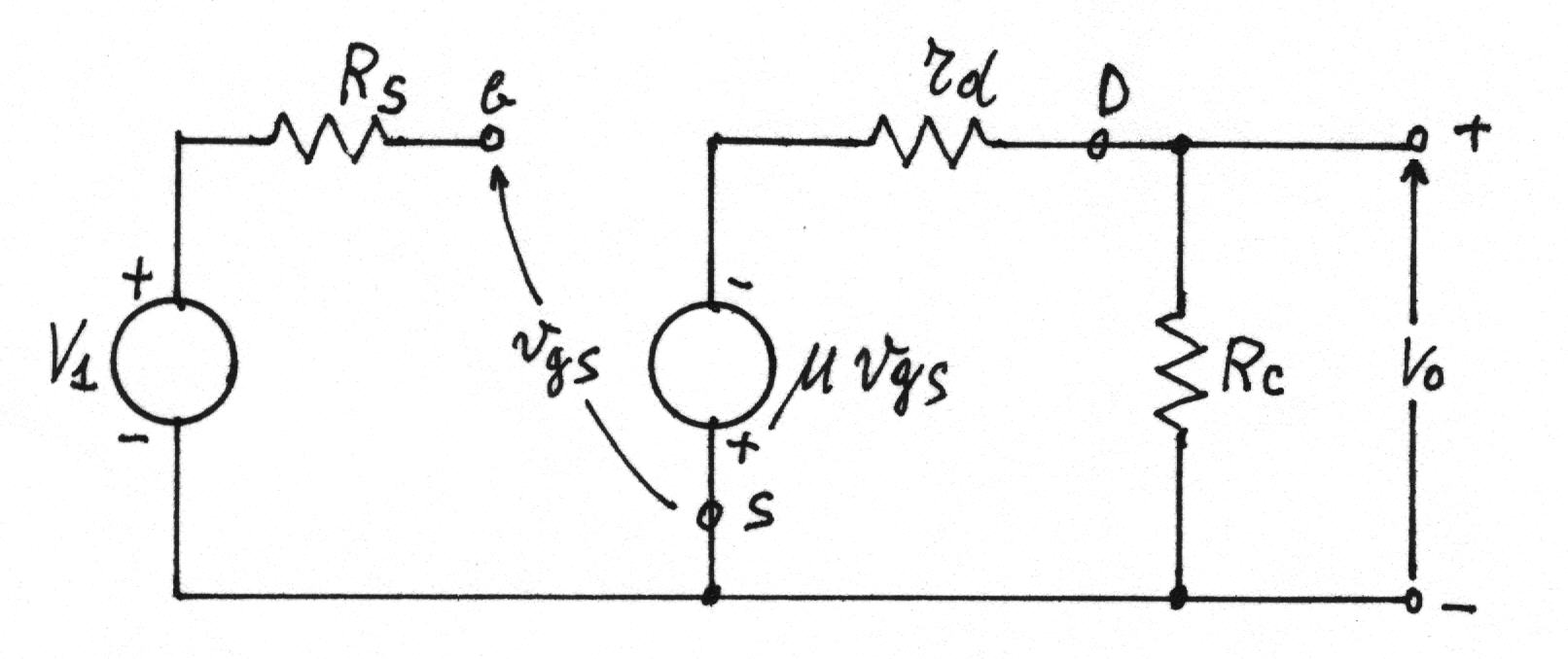

Si ottiene il circuito di figura b, il cui circuito dinamico equivalente è il seguente:

Poiché ,

supponendo , si ha:
