3.7. - Un semplice amplificatore operazionale

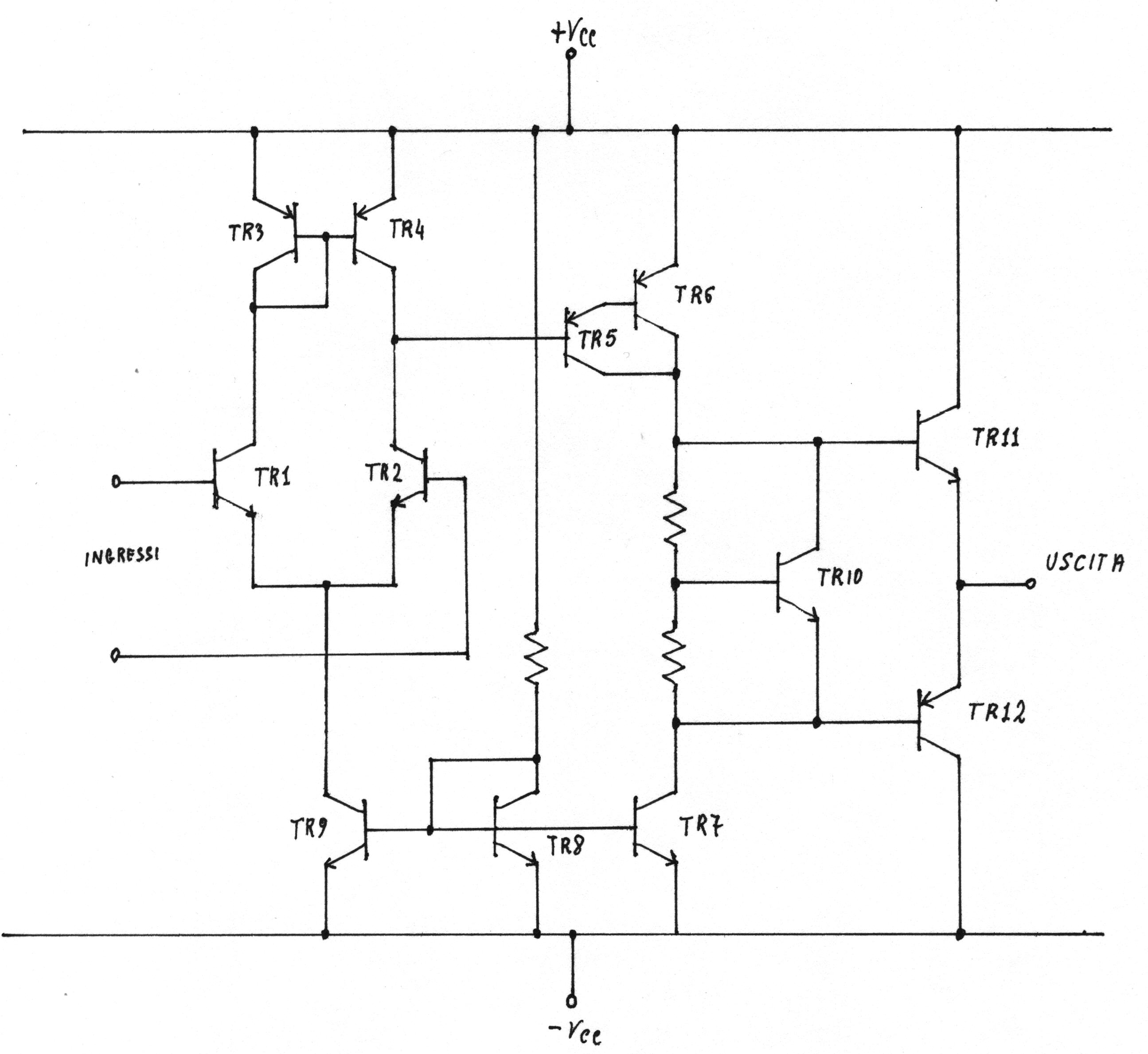

La figura illustra, in forma molto semplificata, l'utilizzazione di vari circuiti adatti all'integrazione su chip, collegati in modo da formare il circuito di un amplificatore operazionale.
I transistors TR1 e TR2 formano lo stadio differenziale di ingresso con un carico attivo (TR3 e TR4).
Il segnale all'uscita di questo stadio è amplificato dai transistors TR5 e TR6 in configurazione Darlington, con un carico formato da un assorbitore di corrente costante (TR7), che è una sezione di specchio di corrente multiplo (TR7, TR8 e TR9), che serve anche come generatore di corrente per TR1 e TR2.
Lo stadio di uscita utilizza due inseguitori di emettitore (TR11 e TR12) complementari (NPN e PNP), polarizzati in modo da essere conduttori per mezzo di un diodo amplificato (TR10).
