10.1. - Prove sul comparatore base

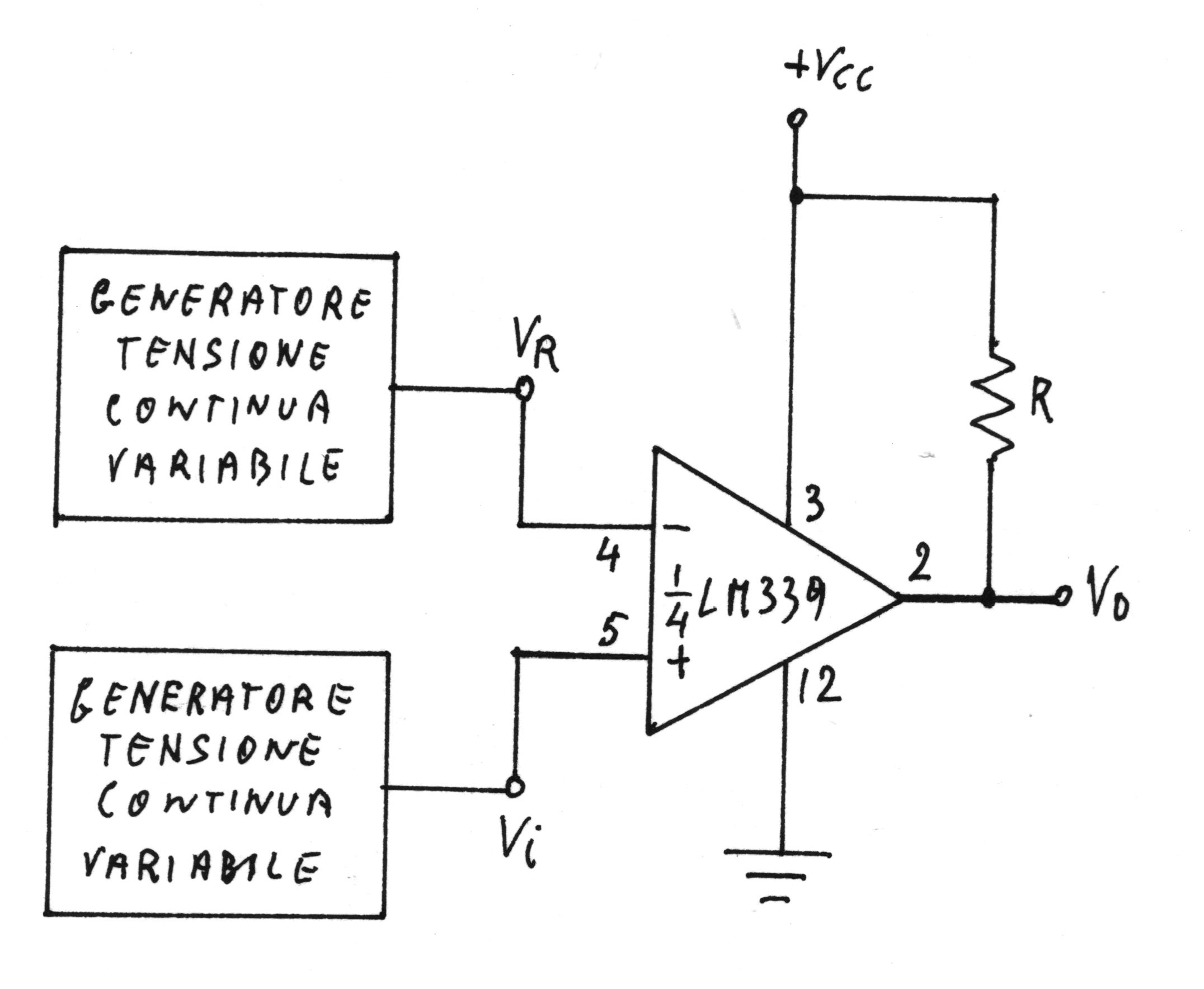

10.1.1. - Comparatore non invertente

Dati:

Si fissa e si varia Vi .

Vi crescente: l'uscita, in saturazione negativa VoL = 0,05V, si porta in saturazione positiva VoH = 4,965V, quando Vi crescendo raggiunge il valore di 1,549V.

La transizione si ha con passaggio graduale di Vo da 0,05V a 4,965V quando Vi passa lentamente da 1,497V a 1,54V, come mostrato dalla tabella dei valori misurati.

Vi crescente

N

Vi (volt)

Vo (volt)



N

Vi (volt)

Vo (volt)

1

2

3

4

5

6

1,49

1,497

1,499

1,502

1,505

1,516

0,05

1,98

2,01

2,12

2,20

2,44



7

8

9

10

11

1,52

1.53

1.536

1,54

1,549

2,52

2,79

2,90

3,00

4,965

La zona in cui l'uscita non ha un definito livello ha ampiezza .

Vi decrescente: l'uscita, in saturazione positiva VoH = 4,965V si porta in saturazione negativa VoL = 0,05V, quando Vi decrescendo raggiunge il valore di 1,495V.

La transizione si ha con passaggio brusco di Vo da 4,965V a 0,05V quando Vi passa lentamente da 1,55V a 1,495V (zona in cui l'uscita è instabile), come mostrato dalla tabella dei valori misurati.

Vi decrescente

N

Vi (volt)

Vo (volt)

1

2

3

4

1,55

1,5

1,498

1,495

4,965

2,08

2,01

0,05

La zona in cui l'uscita non ha un definito livello ha ampiezza .

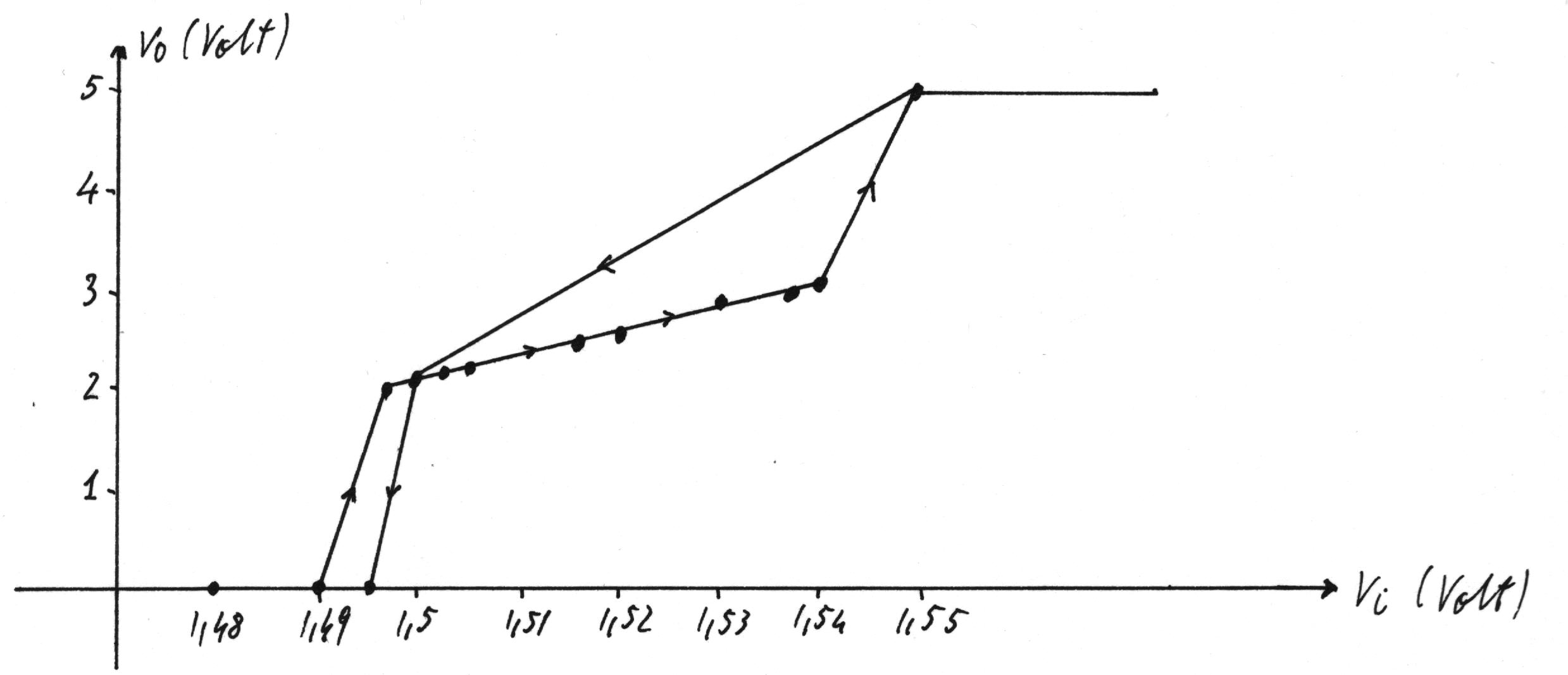

Il grafico che segue riporta la caratteristica di uscita ottenuta con i valori misurati, da cui è evidente una isteresi e una diversa velocità delle commutazioni nei due sensi.

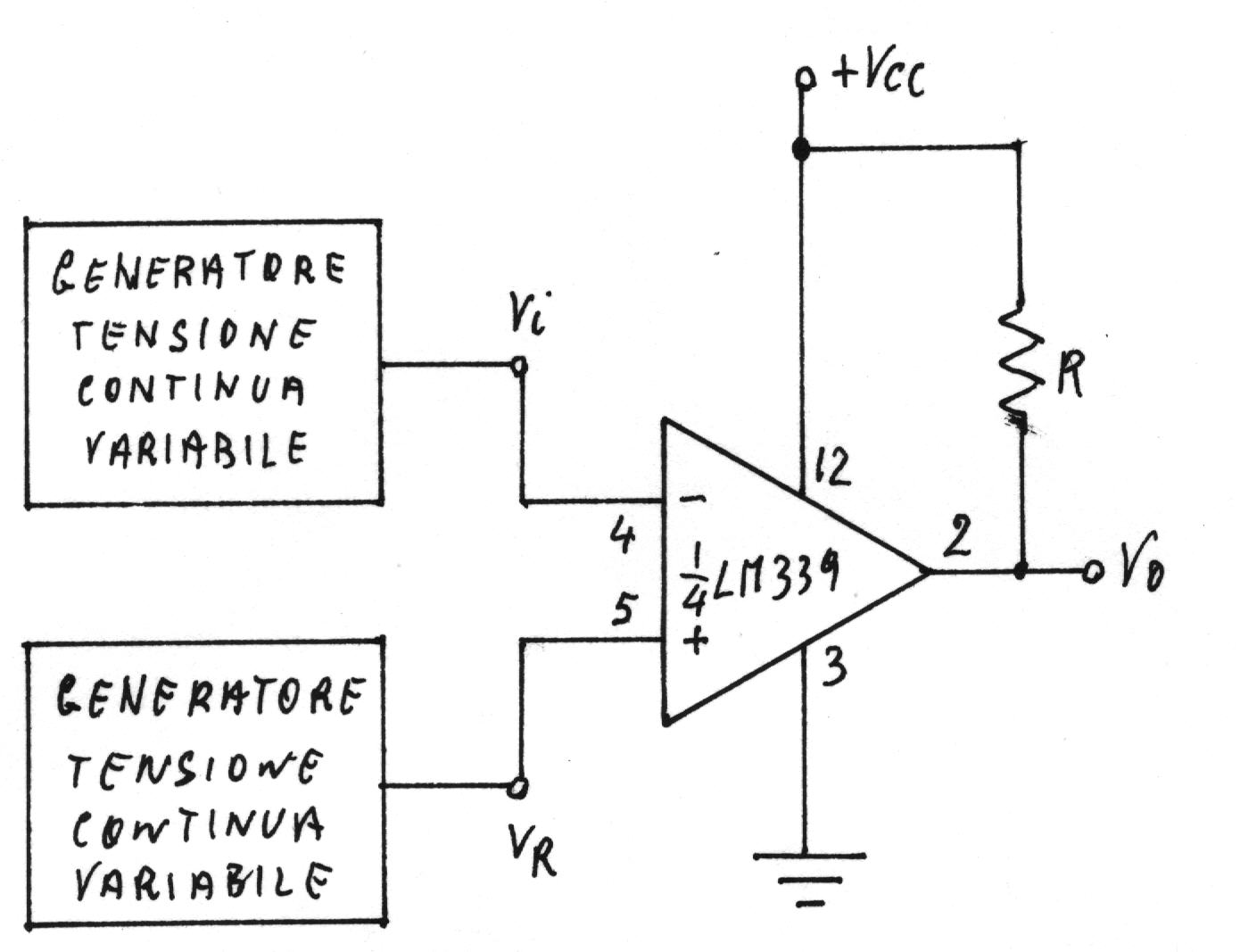

10.1.2. - Comparatore invertente

Dati:

Si fissa e si varia Vi .

Vi crescente: l'uscita, in saturazione positiva VoH = 4,965V, si porta in saturazione nagativa VoL = 0,05V, quando Vi crescendo raggiunge il valore di 1,504V.

La transizione si ha con passaggio brusco di Vo da 4,965V a 0,05V quando Vi passa lentamente da 1,48V a 1,504V (zona in cui l'uscita è instabile), come mostrato dalla tabella dei valori misurati.

Vi decrescente

N

Vi (volt)

Vo (volt)

1

2

3

4

5

1,48

1,5

1,502

1,503

1,504

4,965

1,45

1,15

1,75

0,05

La zona in cui l'uscita non ha un definito livello ha ampiezza .

Vi decrescente: l'uscita, in saturazione negativa VoL = 0,05V si porta in saturazione positiva VoH = 4,965V, quando Vi decrescendo raggiunge il valore di 1,49V.

La transizione si ha con passaggio graduale di Vo da 0,05V a 4,965V quando Vi passa lentamente da 1,505V a 1,49V, come mostrato dalla tabella dei valori misurati.

Vi decrescente

N

Vi (volt)

Vo (volt)

1

2

3

4

5

6

1,505

1,503

1,499

1,497

1,493

1,49

0,05

0,92

1,50

1,69

2,24

4,965

La zona in cui l'uscita non ha un definito livello ha ampiezza .

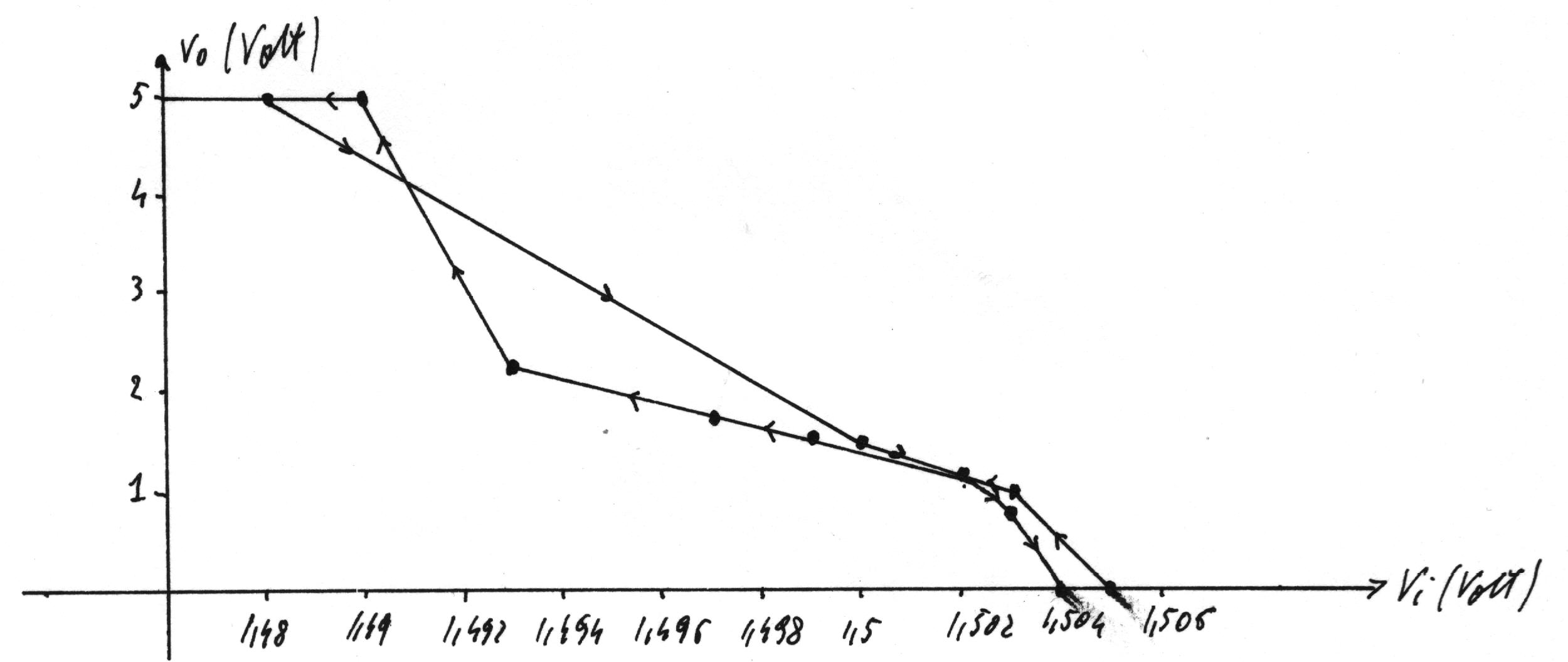

Il grafico che segue riporta la caratteristica di uscita ottenuta con i valori misurati, da cui è evidente una isteresi e una diversa velocità delle commutazioni nei due sensi.

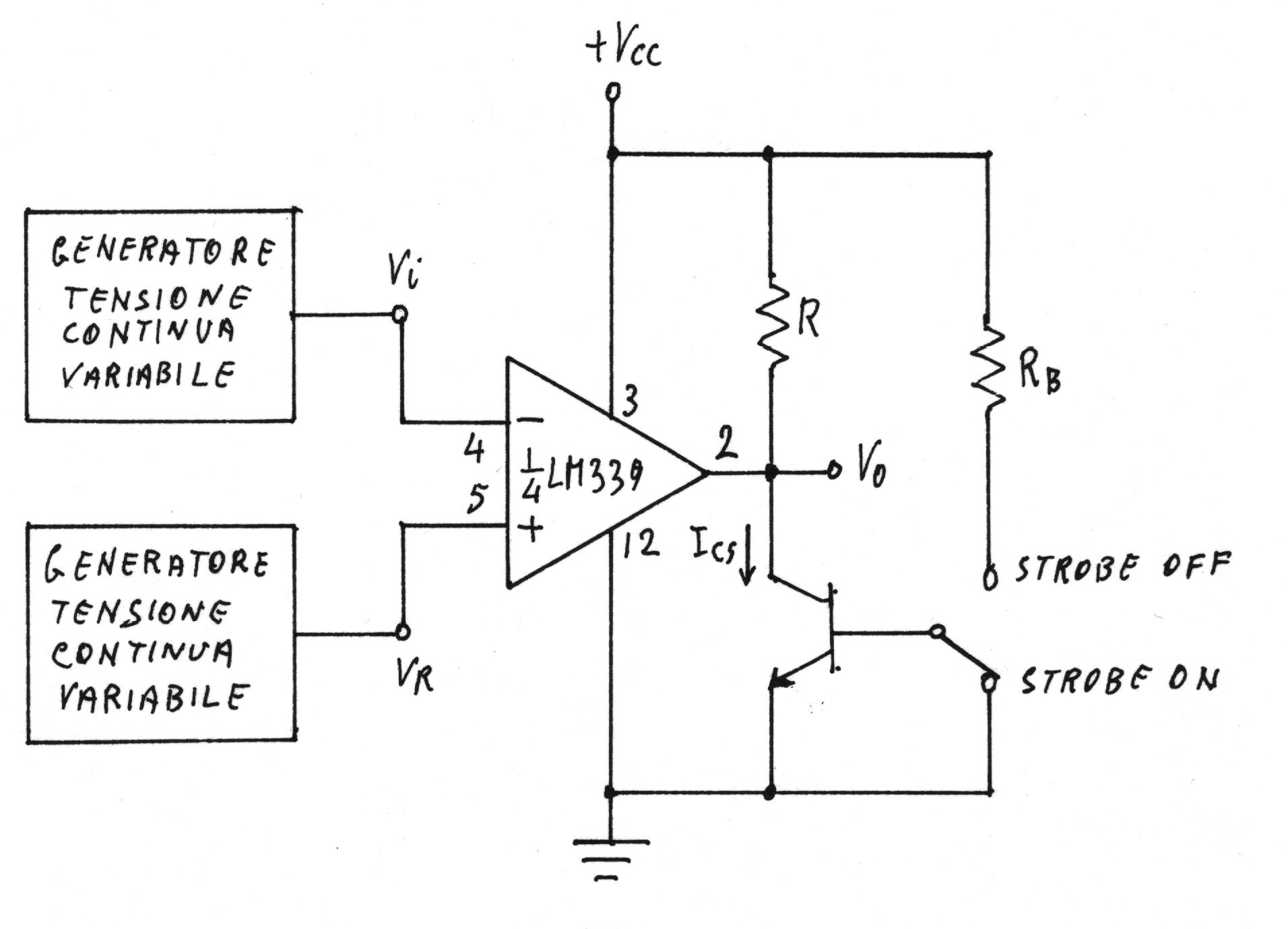

10.1.3. - Strobe di uscita

Lo strobe è attivo quando il BJT è saturo.

Dati:

Calcolo di R e RB

Si fissa R = 6,8KW e si calcola ICS:

Si calcola IBm:

Si sceglie IB = 50m A e si calcola RB:

per il quale si utilizza il valore commerciale di 82KW .

Verifica sperimentale

Se Vo = VoL = 0,034V tale tensione rimane invariata sia con strobe ON che OFF.

Se Vo = VoH = 4,965V attivando lo strobe (ON) l'uscita si porta a 0,11V.

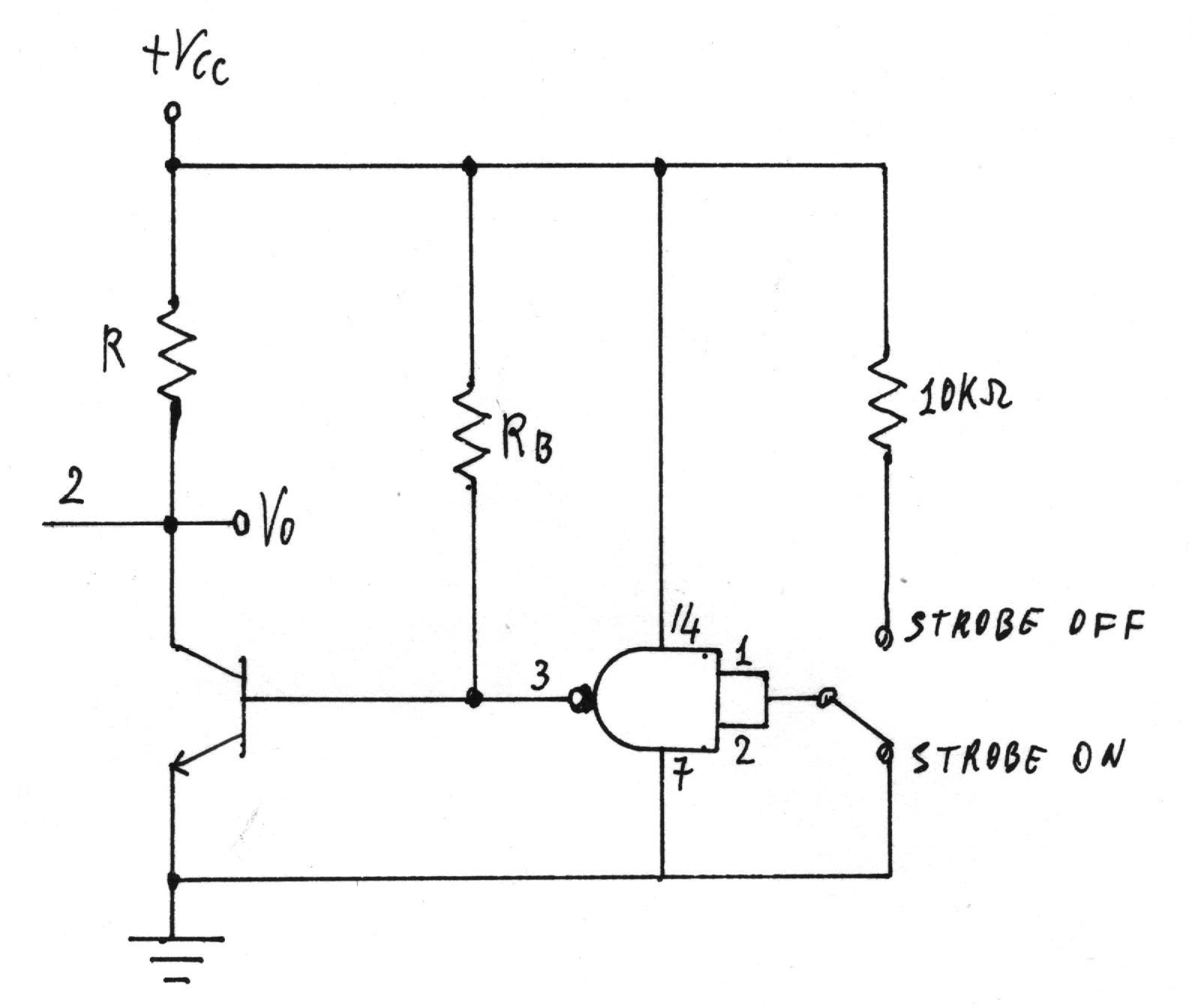

Strobe comandato da una uscita TTL

Si modifica il circuito utilizzando per comandare lo strobe una porta logica TTL NAND di un IC 74LS00.

Assumendo VoH = 3,5V , si calcola il valore di RB:

per il quale si utilizza il valore commerciale di 56KW .

La verifica sperimentale fornisce:

Se Vo = VoL = 0,034V tale tensione rimane invariata sia con strobe ON che OFF.

Se Vo = VoH = 4,965V attivando lo strobe (ON) l'uscita si porta a 0,1V.
