10.2. - Pilota TTL E CMOS

Dati:

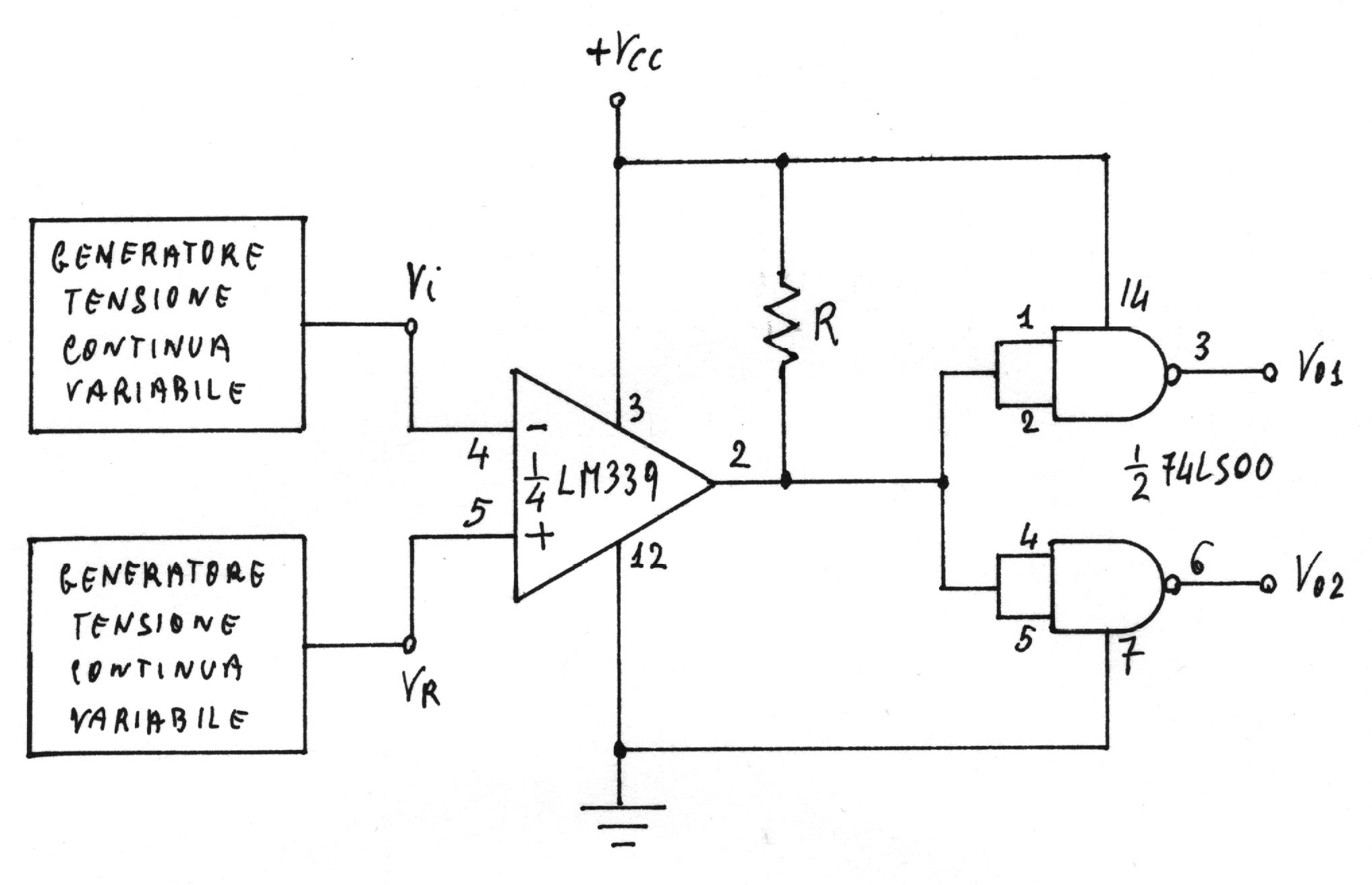

Si verifica la funzionalità del circuito con porte NAND TTL dell'IC 74LS00.

Verifica sperimentale

Se V_o = V_oL = 0,033V Þ V_o1 = V_o2 = 4,39V livello alto.

Se V_o = V_oH = 4,965V Þ V_o1 = V_o2 = 0,072V livello basso.

Il circuito funziona perfettamente.
