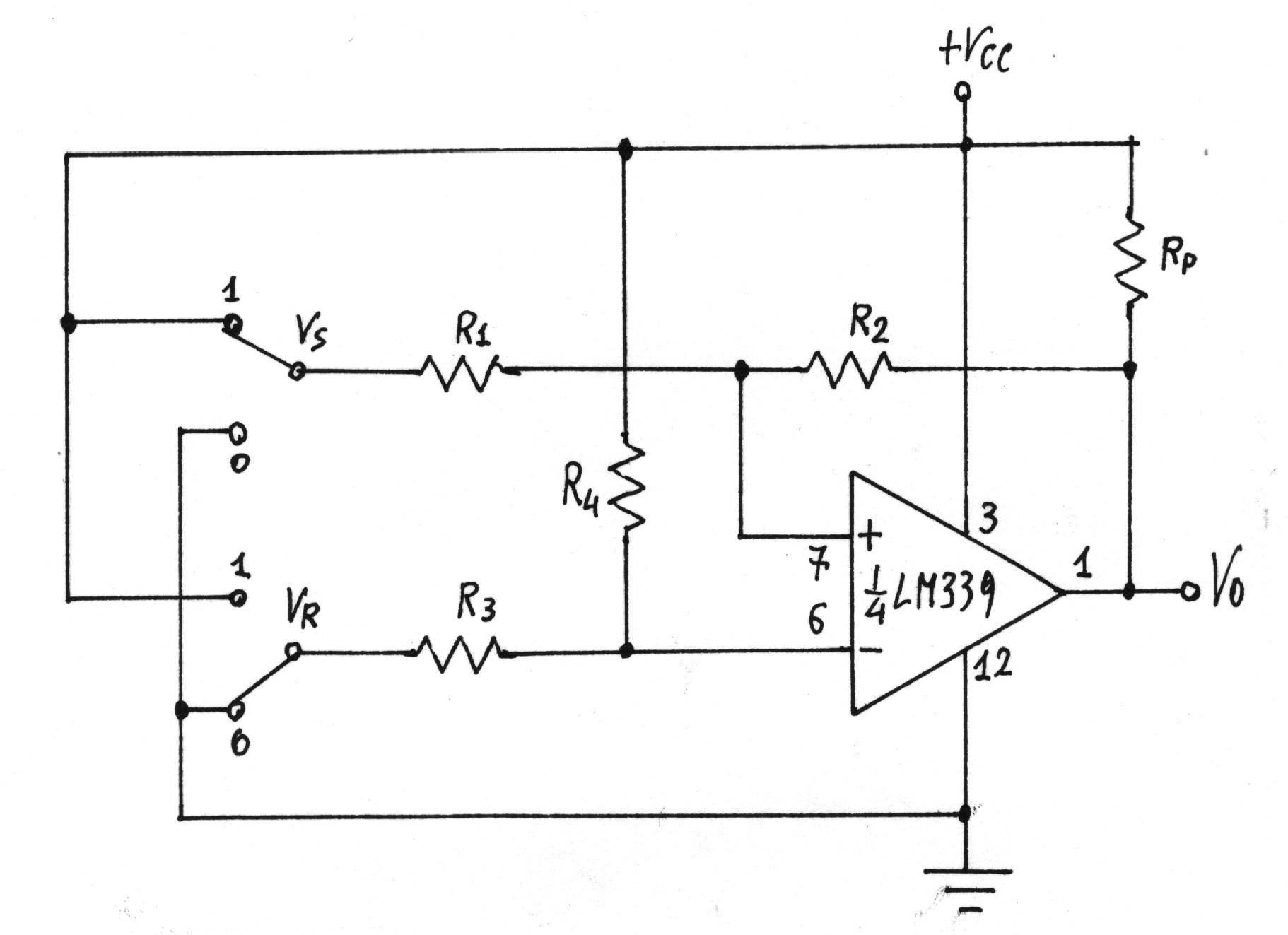

10.9. - Multivibratore bistabile
L'alimentazione è di 12V.
Al fine di semplificare i calcoli, si assume RP << R1 e R2, cioè si suppone trascurabile la caduta di tensione su RP.

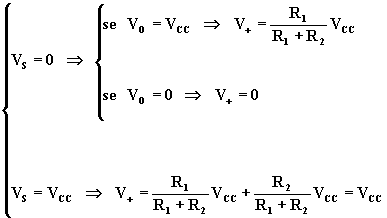

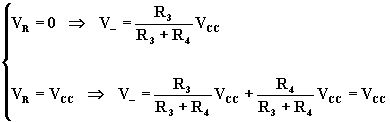

Definizione di V+ e V- nelle varie condizioni di ingresso

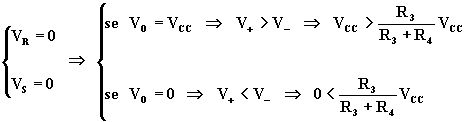

Relazioni tra V+ e V- nelle varie condizioni di ingresso
La relazione sfruttabile è la terza.
Essendo l'alimentazione di 12V, si può fissare, nel caso in cui VR = VS = 0 e Vo = VCC, per le tensioni V+ e V- i valori V+ = 8V e V- = 4V.
Si ha:
Posto
Si utilizzano i valori R1 = R4 = 100KW e R2 = R3 = 47KW .

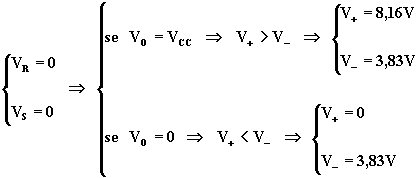

Con tali valori si ha:
Verifica sperimentale
I valori delle tensioni nel circuito sono riassunti nella seguente tabella.
VR Volt |
VS Volt |
Vo Volt |
V+ Volt |
V- Volt |
R Stato |
S Stato |
Vo Stato |
0 11,98 0 0 |
0 0 11,98 0 |
0,39 0,39 11,94 11,82 |
0,27 0,27 11,94 8,01 |
3,79 11.94 3,79 3,79 |
L H L L |
L L H L |
L H H H |
Il circuito funziona da bistabile (ossia da flip-flop RS asincrono) e i valori misurati sono in buon accordo con quelli teorici.
