1.5. – Comparatore a finestra
Il comparatore a finestra segnala con un livello di tensione di uscita quando la tensione di ingresso è compresa tra due valori di tensione prefissati.
Il circuito si realizza combinando un comparatore invertente con uno non invertente aventi tensioni di riferimento diverse.

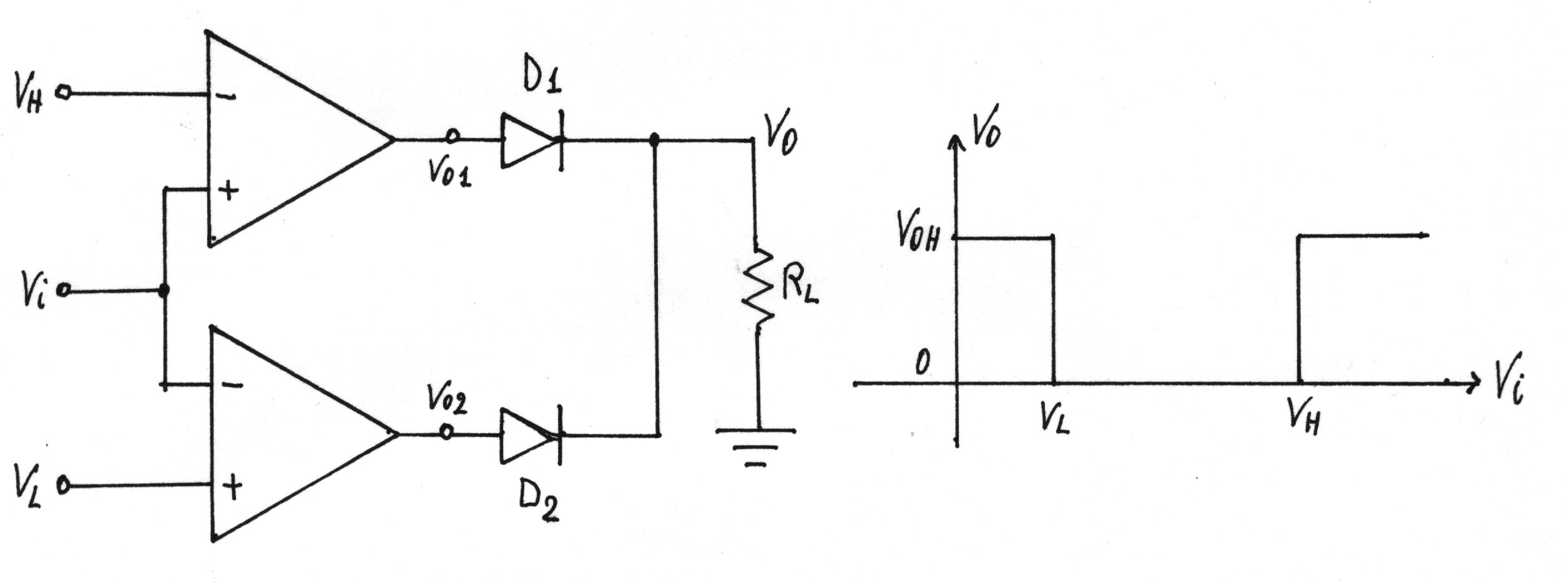

Il circuito è il seguente.
Le tensioni di riferimento sono VL e VH con VL < VH.
Il funzionamento del circuito è il seguente:
Se Vi risulta maggiore di VH o minore di VL, uno dei due diodi è in conduzione, circola corrente in RL, si ha una caduta di tensione su di essa, Vo = VoH; se Vi risulta compresa tra VL e VH, entrambi i diodi sono interdetti, non circola corrente in RL, i suoi estremi sono equipotenziali, Vo = 0.
