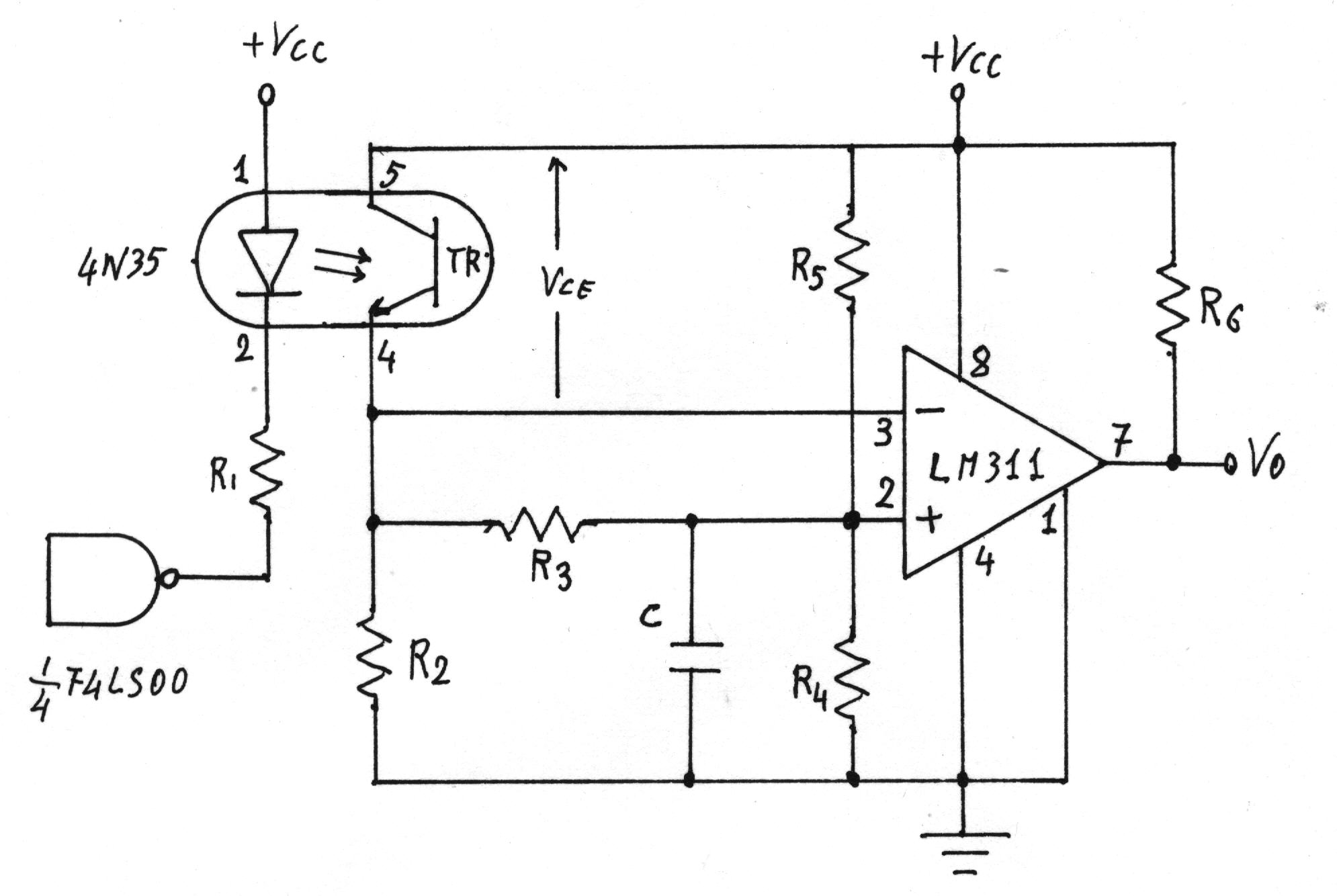

9.3. - Isolatore di trasmissione digitale

L'alimentazione è di 5V.

Si suppone R₂ >> R₄ e R₄ = R₅.

Se l'ingresso TTL è a "1" logico Þ TR interdetto.

Trascurando la corrente nella serie R₃-R₂, si ha:

Risultando ,

L'uscita si trova a livello alto riproducendo l'ingresso TTL.

Se l'ingresso TTL è a "0" logico Þ TR saturo.

Le tensioni sui due ingressi sono:

Nell'ipotesi che V_CES » 0 , si ha:

Perché risulti V_o = V_oL = 0V , deve essere verificata la condizione V_- > V₊ , cioè:

Rispettando tale condizione, si ha:

Inoltre, più R₃ è grande rispetto a R₄, più dislivello di tensione si avrà tra V_- e V₊.

Si fissano i seguenti valori:

La capacità C di 10h F viene inserita per controllare la velocità di commutazione e ridurre la sensibilità ai picchi di rumore

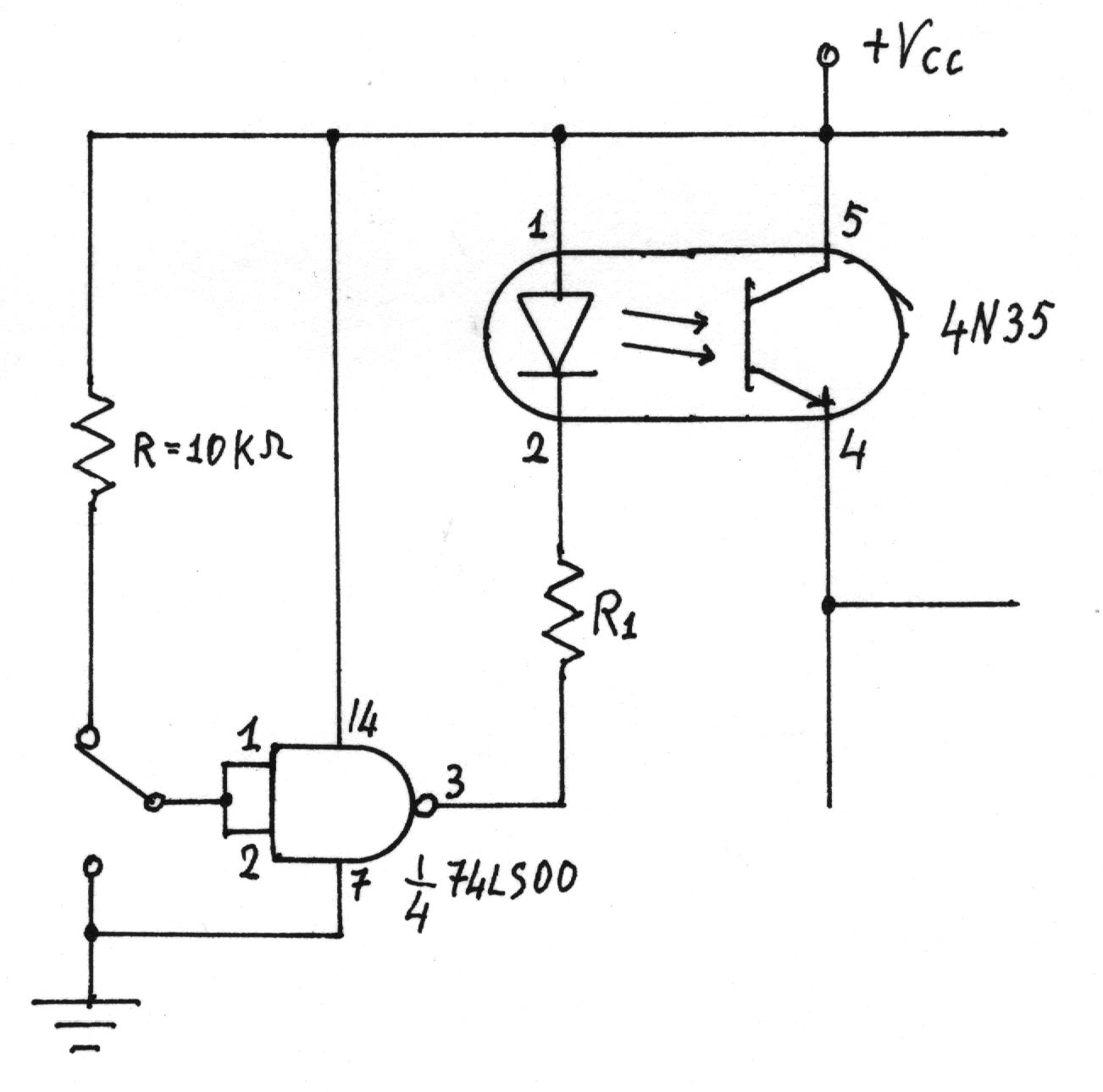

Fotoaccoppiatore

I dati utili sono:

Per R₁ si ha:

Per il quale si utilizza il valore commerciale di 330W .

Valori previsti

Ingresso TTL alto

Ingresso TTL basso

Verifica sperimentale

Quando l'uscita della NAND è alta l'uscita del comparatore è alta, quando l'uscita della NAND è bassa tale è anche l'uscita del comparatore.

Le tensioni e le correnti nel circuito sono riportate nella seguente tabella.

Il circuito funziona come preventivato. I valori risultano molto prossimi a quelli preventivati.

Al fine di aumentare il dislivello tra V_- e V₊ con uscita alta si può aumentare R₃ a 10KW .

I valori teorici con R₃ = 10KW sono:

Ingresso TTL alto

Ingresso TTL basso

Valori in buon accordo con quelli teorici.
