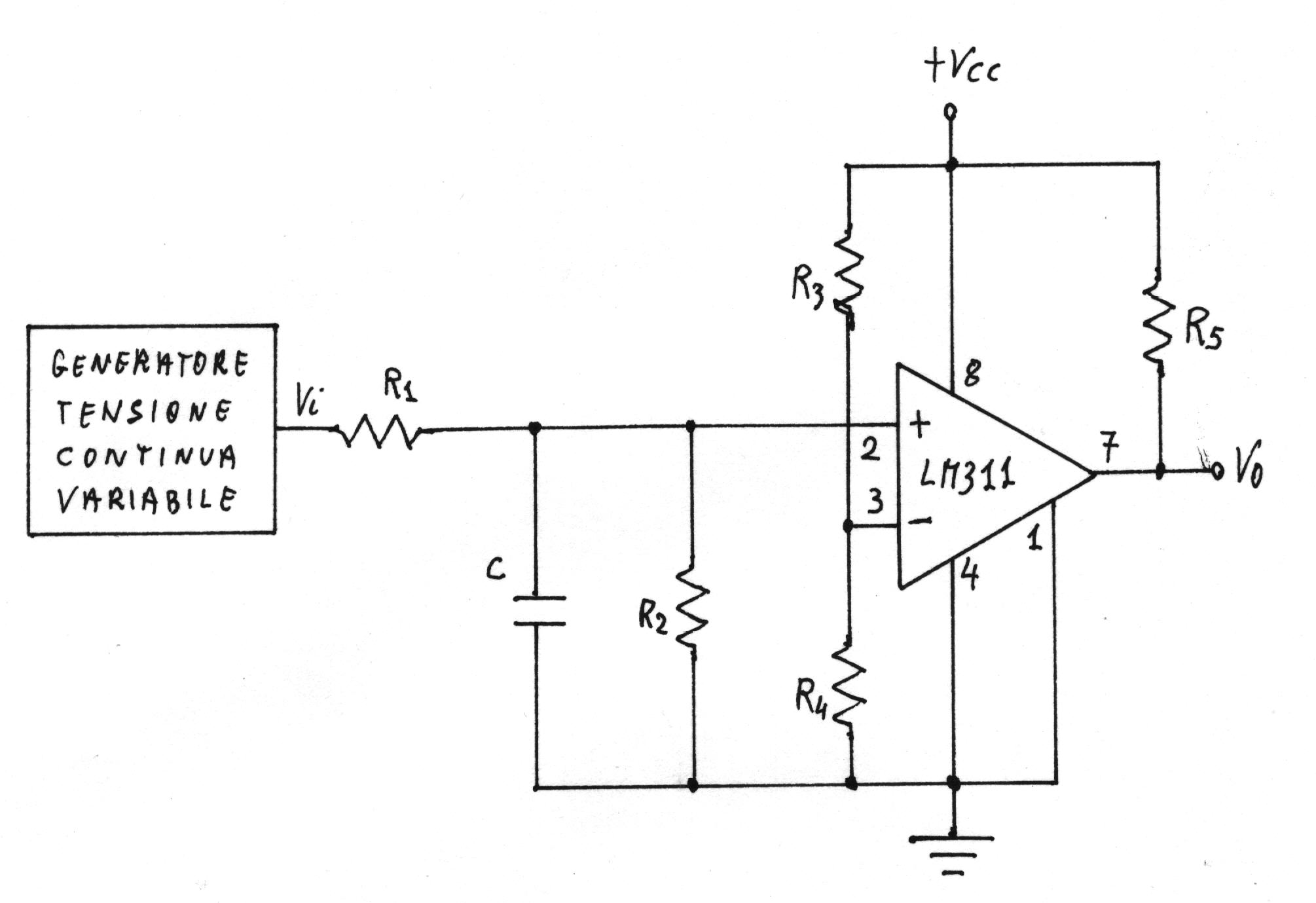

9.2. - Interfacciamento TTL a logica ad alto livello
La tensione di alimentazione è di 5V.
La tensione di ingresso varia tra ViL = 0V e ViH = 10V con una soglia di ViS = 5V.
Si può usare una capacità C di 1 ¸ 10nF per controllare la velocità e ridurre la sensibilità ai picchi di rumore.
Ponendo R3 = R4 si fissa la soglia del comparatore a VCC/2, cioè 2,5V.
Quando
, deve
risultare
Si fissa:
Verifica sperimentale
L'uscita commuta a VoH = 4,97V quando la tensione di ingresso supera il valore di 5,04V.
L'uscita commuta a VoL = 0,25V quando la tensione di ingresso scende al di sotto di 4,83V
Il transistor d'uscita, in una commutazione lenta, funziona per un certo tratto in zona attiva.
Per evidenziare ciò si riportano in due tabelle i valori durante una transizione lenta nei due sensi.

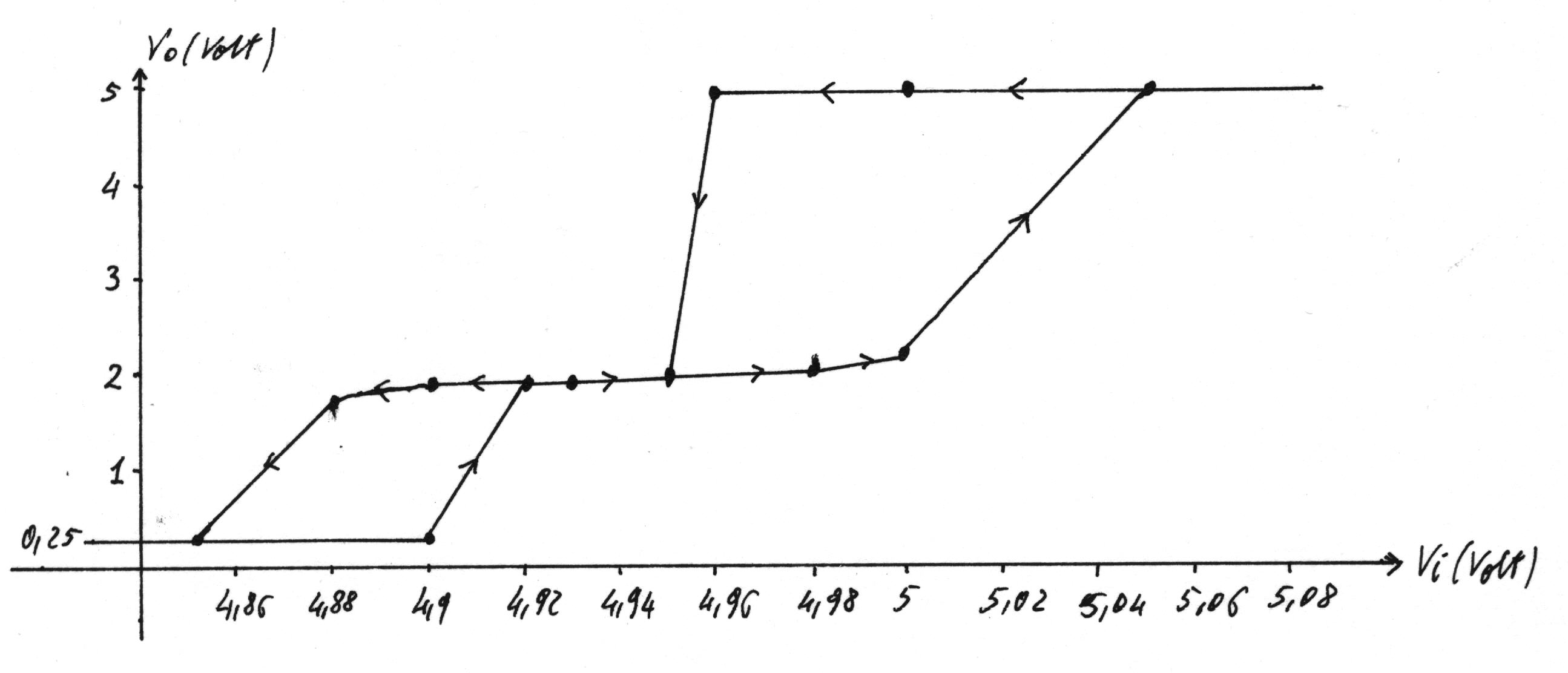

Il grafico evidenzia le transizioni.
N |
Vi in aumento |
Vi in diminuzione |
|||
Vi volt |
Vo volt |
Vi volt |
Vo volt |
||
1 2 3 4 5 6 7 8 9 10 11 12 13 |
4 4,5 4,8 4,85 4,9 4,92 4,94 4,98 5 5,05 5,2 5,4 5,5 |
0,25 0,25 0,25 0,25 0,25 1,84 1,91 2,04 2,21 4,97 4,97 4,97 4,97 |
5,5 5,2 5 4,96 4,95 4,93 4,91 4,9 4,88 4,85 4,8 4,5 4 |
4,97 4,97 4,97 4,97 1,88 1,85 1,82 1,79 1,73 0,25 0,25 0,25 0,25 |
|
