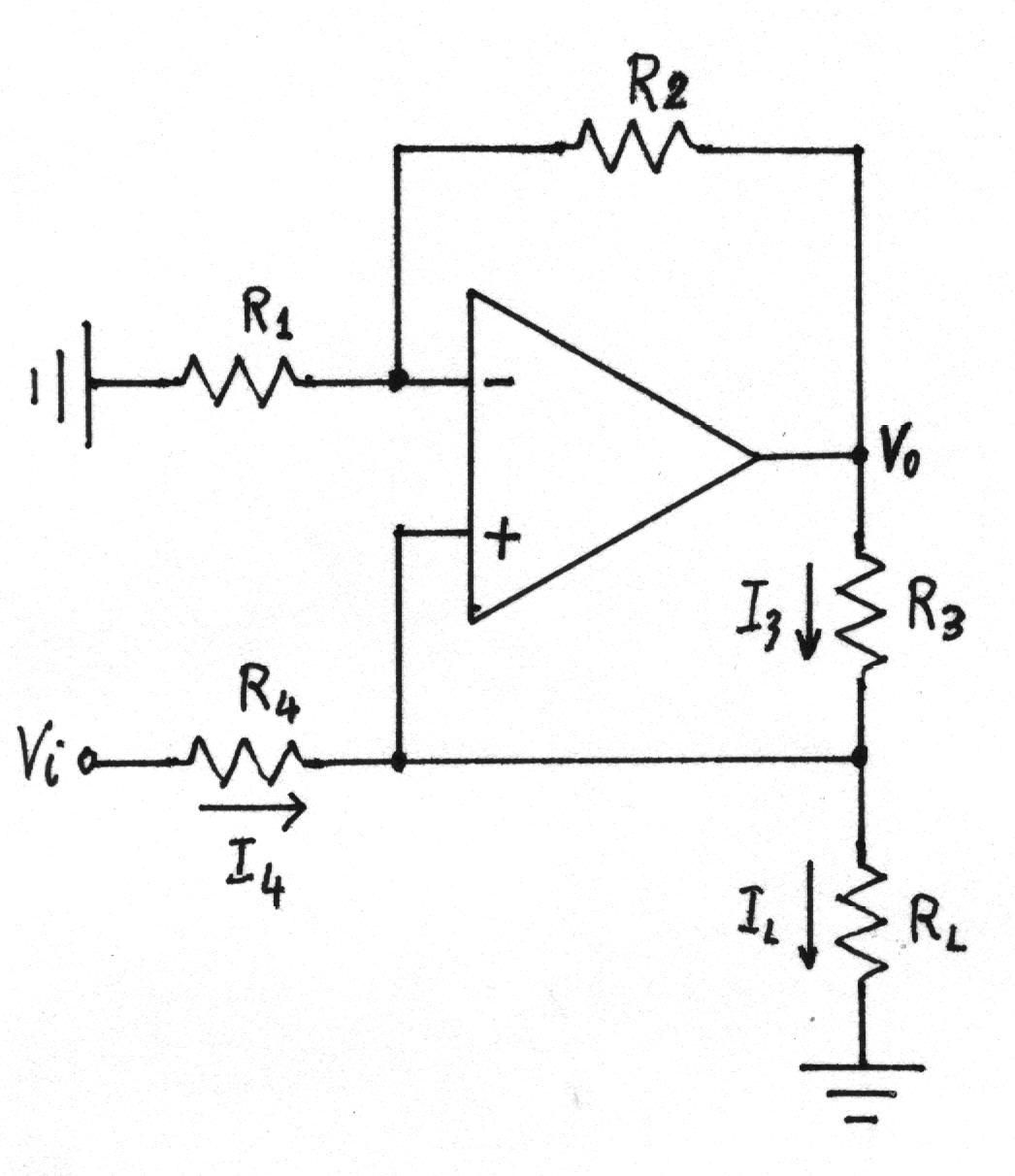

1.3.2. - Convertitore V/I non invertente

Per dimostrare che I_L è funzione di V_i e non del carico si parte dall'equipotenzialità degli ingressi e dalla relazione delle correnti al nodo N:

.

Per V_- si ha:

Per I₃ e I₄ si ha:

Sostituendo nell'espressione di I_L, si ha:

.

Perché I_L dipenda solo da V_i deve risultare:

.

Se viene realizzata tale condizione, per I_L si ha:

,

essendo

.

A secondo che V_i sia positivo o negativo, si avrà:

se V_i > 0 la corrente I_L ha il verso di figura;

se V_i < 0 la corrente I_L ha verso opposto a quello di figura.

Rispetto al convertitore precedente risultano invertiti i versi della corrente I_L. In analogia al primo, questo convertitore viene detto non invertente.
