6. - CONVERTITORI TENSIONE-CORRENTE
6.1. - Verifica del funzionamento di un convertitore V/I con carico non collegato a massa
Dato che la tensione di uscita dipende dal valore della tensione di ingresso, e che non potrà mai essere superiore alla tensione di saturazione, esiste una limitazione al valore della resistenza RL oltre il quale la corrente IL non rimane più costante.
Scopo della verifica è quello di variare la resistenza di carico per alcuni valori prefissati della tensione di ingresso e rilevare la corrente IL.

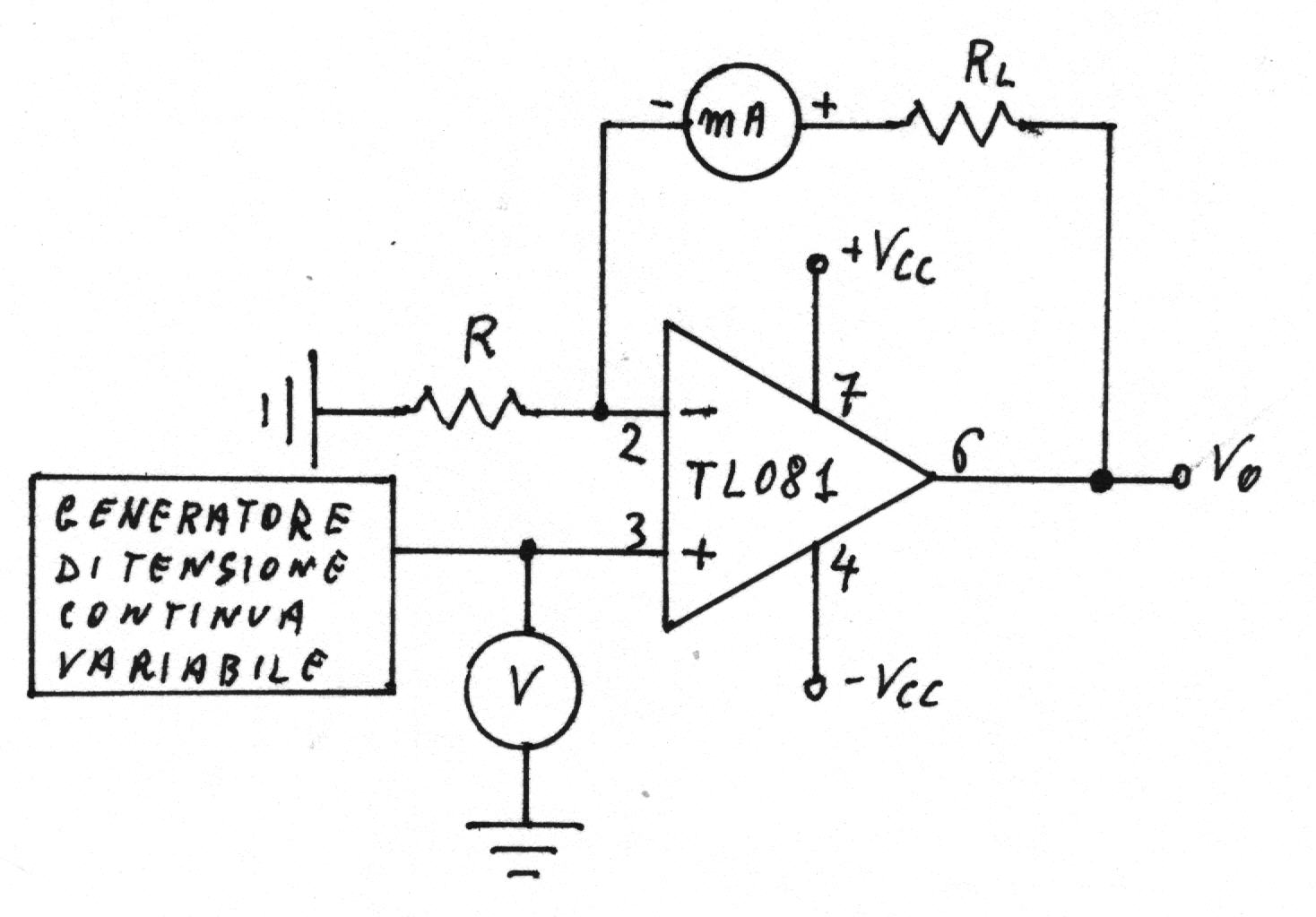

Il circuito è il seguente.
I valori dei resistori sono:
.
La corrente IL è:
.
La tensione di uscita è:
.
Le misure forniscono:
Vi volt |
RL KO |
IL (mA) |
VO volt |
||
Misurata |
Calcolata |
Misurata |
Calcolata |
||
0,5 |
1 4,7 10 12 15 18 22 27 33 47 |
0,52 0,52 0,52 0,52 0,52 0,52 0,48 0,41 0,33 0,28 |
0,5 |
1,01 2,91 5,54 6,75 8,13 9,71 11,18 11,18 11,18 11,18 |
1 2,85 5,5 6,5 8 9,5 11,5 14 17 24 |
1 |
1 4,7 10 12 15 18 22 |
1,03 1,03 1,03 0,85 0,71 0,59 0,48 |
1 |
2,018 5,78 11,13 11,14 11,14 11,14 11,14 |
2 5,7 11 13 16 19 23 |
3 |
1 2,2 4,7 6,8 10 12 15 |
3,1 3,1 1,97 1,44 1,02 0,85 0,7 |
3 |
6,03 9,72 11,02 11,03 11,05 11,06 11,07 |
6 9,6 17,1 23,4 33 39 48 |

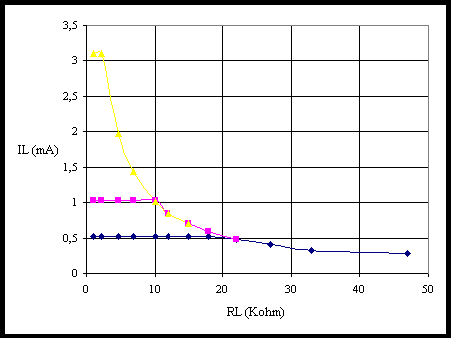

I valori ottenuti sono riportati nel seguente grafico.
La corrente si mantiene costante fino a quando l'uscita dell'amplificatore operazionale satura. Allorché l'uscita satura, all'aumentare di RL, la corrente diminuisce, cioè si perde la dipendenza dalla tensione di ingresso.
