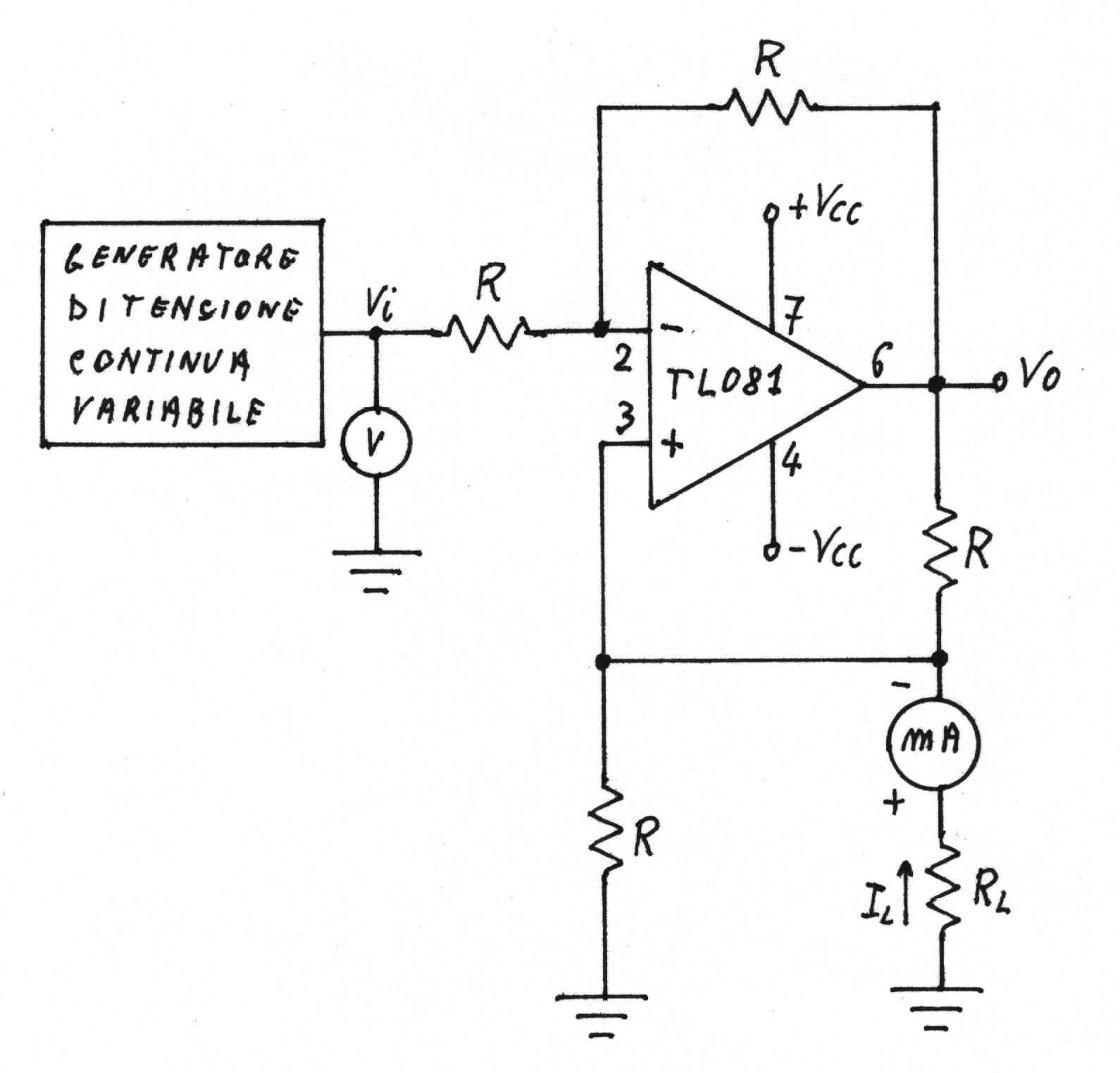

.6.2. - Verifica del funzionamento di un convertitore V/I con carico collegato a massa (invertente).
Dato che la resistenza R4 è in parallelo col carico RL, esiste una limitazione al valore di RL oltre il quale la corrente IL non rimane più costante.
Poiché la bontà del convertitore dipende dalla precisione con cui viene verificata la relazione
.
assumiamo:
Scopo della verifica è quello di variare la resistenza di carico per alcuni valori prefissati della tensione di ingresso, e rilevare la corrente IL.
La corrente IL è calcolata come:
.
La tensione agli ingressi dell'operazionale è:
poiché V+ = V- , si ha:
Le misure forniscono
vi volt |
RL KO |
IL (mA) |
VO volt |
||
Misurata |
calcolata |
misurata |
Calcolata |
||
9,8 |
0,1 0,22 0,33 0,47 0,68 1 1,5 2,2 4,7 8,2 12 22 47 |
-1,01 -1,01 -1,01 -0,98 -0,95 -0,90 -0,83 -0,75 -0,55 -0,41 -0,31 -0,19 -0,1 |
-0,98 |
-10,17 -10,40 -10,62 -10,66 -10,66 -10,66 -10,66 -10,66 -10,66 -10,67 -10,67 -10,68 -10,68 |
-10 -10,23 -10,45 -10,72 -11,13 -11,76 -12,74 -14,11 -19 -25,87 -33,32 -52,92 -102 |

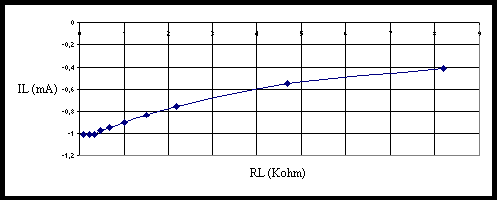

:I risultati sono riportati nel seguente grafico.
Anche in questo caso, la corrente si mantiene costante fino a quando l'uscita dell'amplificatore operazionale satura. Allorché l'uscita satura, all'aumentare di RL, la corrente diminuisce, cioè si perde la dipendenza dalla tensione di ingresso.
