7.2.3. - Impiego di un convertitore I/V non invertente

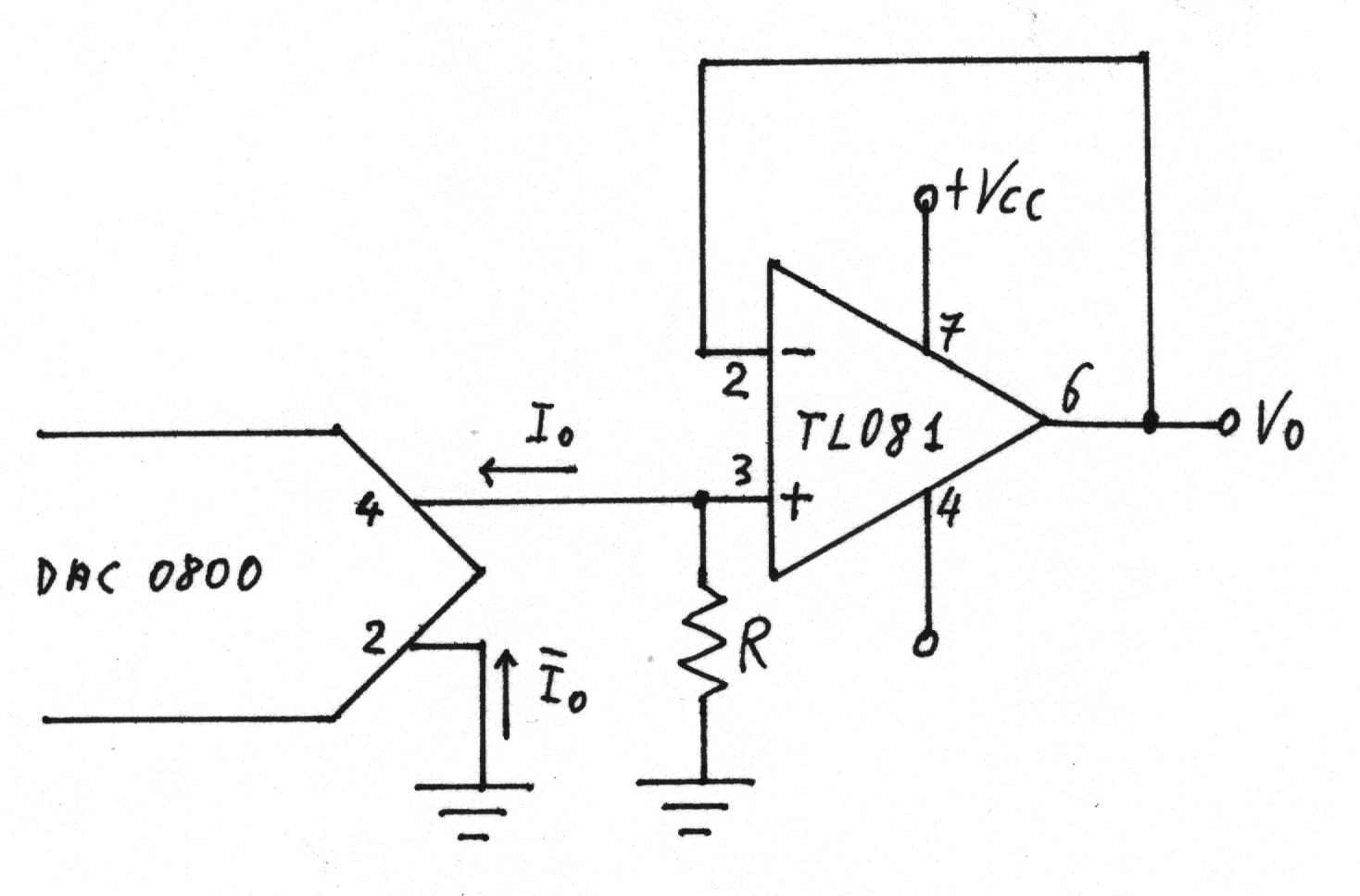

Se si vuole una uscita negativa si utilizza un convertitore I/V non invertente.
Si sceglie
.
La tensione di uscita è
.
Essendo la corrente entrante nel convertitore, essa produrrà una tensione di uscita negativa.
I valori massimo e minimo di VO previsti sono:
Le misure effettuate forniscono:
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
VO (volt) |
|
Fondo scala negativo Fondo scala neg - LSB Zero scala + LSB Zero scala |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 0 1 0 |
-4,67 -4,65 -0,018 0,00 |
In tutti e tre i casi le misure forniscono risultati in ottimo accordo con quelli teorici.
