7.2.2. - Impiego di un convertitore I/V invertente

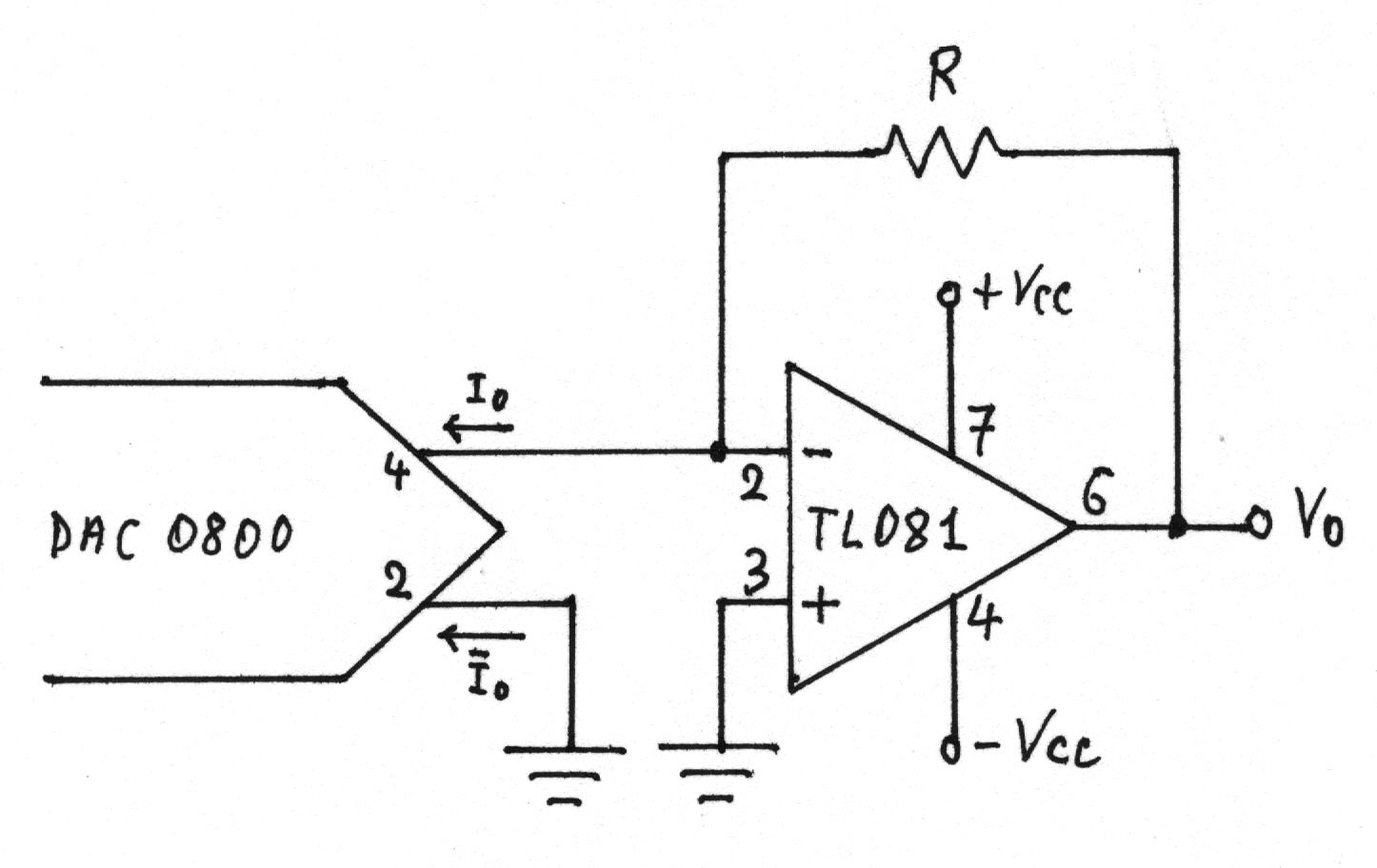

Se si vuole una uscita positiva si utilizza un convertitore I/V invertente, come in figura.
Si sceglie
.
La tensione di uscita č
.
Essendo la corrente entrante nel convertitore, essa produrrā una tensione di uscita positiva.
I valori massimo e minimo di VO previsti sono:
Le misure effettuate forniscono:
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
VO (volt) |
|
Fondo scala positivo Fondo scala pos - LSB Zero scala + LSB Zero scala |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 1 0 0 |
1 0 1 0 |
4,67 4,65 0,018 0,00 |
