7.2.1. - Impiego di un convertitore I/V differenziale

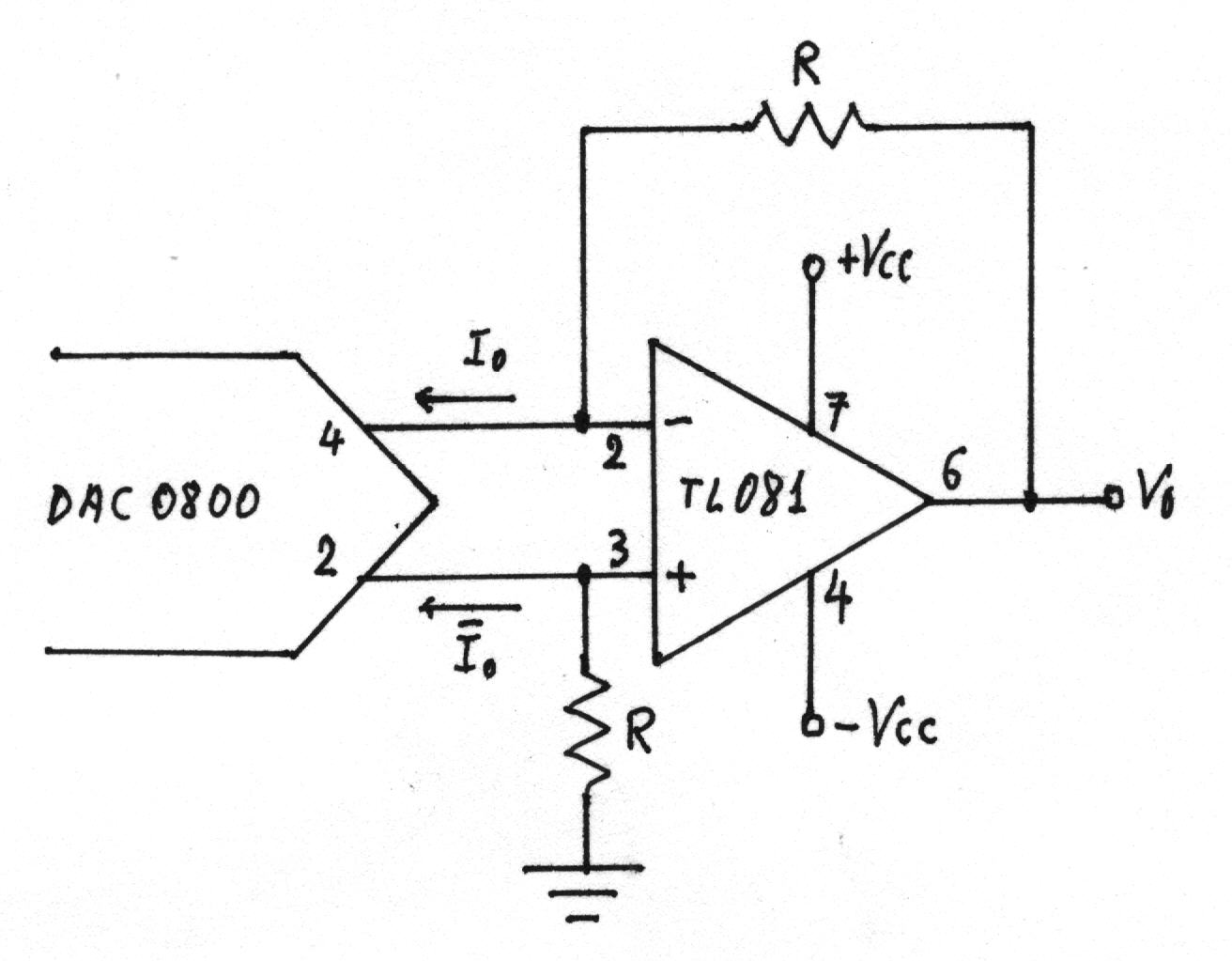

Se si vuole una uscita simmetrica rispetto massa, si utilizza un convertitore I/V differenziale, come in figura.
Si fissano la resistenza R di valore 4,7KO e VCC = ±12V.
La tensione di uscita è data dall'equazione:
Poiché
Sostituendo nella (*), si ha:
I valori massimo e minimo di VO previsti sono:
Le misure effettuate forniscono:
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
VO (volt) |
|
Fondo scala positivo Fondo scala pos - LSB Zero scala + Zero scala - Fondo scala neg + LSB Fondo scala negativo |
1 1 1 0 0 0 |
1 1 0 1 0 0 |
1 1 0 1 0 0 |
1 1 0 1 0 0 |
1 1 0 1 0 0 |
1 1 0 1 0 0 |
1 1 0 1 0 0 |
1 0 0 1 1 0 |
4,67 4,63 0,018 -0,018 -4,63 -4,67 |
