7.2. - Circuito DAC che utilizza un convertitore I/V
Come convertitore D/A viene utilizzato il DAC0800, che presenta due uscite in corrente, tra loro complementari.
Tale DAC può richiedere l'utilizzo di convertitori I/V invertente, non invertente, differenziale, a seconda del campo delle tensioni di uscita che si vuole associare alle combinazioni digitali di ingresso.
Verrà utilizzato il DAC0800 configurato per una corrente di riferimento di 1mA, ingressi compatibili TTL e alimentazione ±12V.

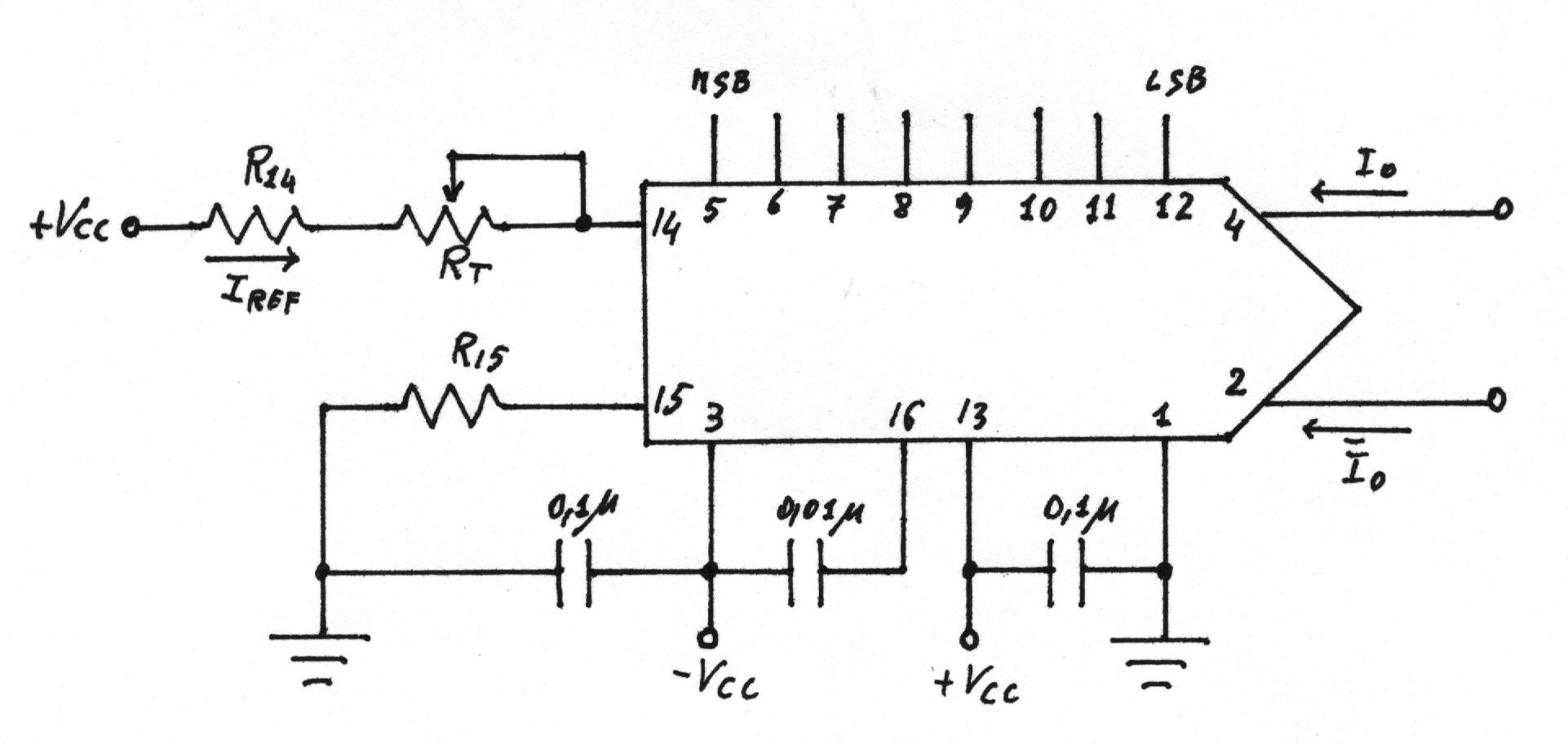

Il circuito è il seguente.
dove
Le correnti Io e Io sono complementari nel senso che all'aumentare di una diminuisce l'altra, e la loro somma è costante e pari a 0,996mA (IFS).
