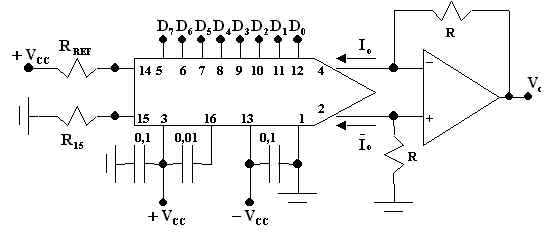

3.6.1. - Uscita bipolare simmetrica rispetto lo zero in logica positiva
Valori misurati:
Con tali valori, per IREF, IoM, IoLSB, si ha:
Formule per il calcolo dei valori previsti:
Essendo i calcoli ripetitivi sono stati eseguiti col programma in FORTRAN di seguito riportato (i valori delle resistenze si intendono in KW , quelli di corrente in mA).
REAL CMB,Io,Voc,R,Ifs,Ilsd
WRITE(*,*)'valore di R,Ifs'
READ(*,*)R,Ifs
10 WRITE(*,*)'valore di CMB'
READ(*,*)CMB
Io=(Ifs/255)*CMB
Voc=R*(2*Io-Ifs)
WRITE(*,*)' Voc=',Voc
WRITE(*,*)'per continuare premi 1, altrimenti 0'
READ(*,*)J
IF(J.EQ.1) GO TO 10
STOP
END
Nella tabella sono tabulati i valori misurati e quelli calcolati, per un pił immediato confronto.
Legenda: - FS = fondo scala negativo
- FS + LSB = fondo scala negativo pił il VoLSB
- ZS = zero scala meno
+ ZS = zero scala pił
+ FS - LSB = fondo scala positivo meno il VoLSB
+ FS = fondo scala positivo
MSB |
LSB |
Misurato |
Calcolato |
|||||||
B7 |
B6 |
B5 |
B4 |
B3 |
B2 |
B1 |
B0 |
Vo volt |
VoC volt |
|
(- ) Fondo scala (- VoM) (- ) Fondo scala - VoLSB
(- ) zero scala (+) zero scala
(+) Fondo scala - VoLSB (+) Fondo scala (VoM) |
0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 |
0 0 0 0 0 0 0 1 1 0 1 1 1 1 1 |
0 0 0 0 0 0 1 0 1 0 0 1 1 1 1 |
0 0 0 0 0 1 0 0 1 0 0 1 1 1 1 |
0 0 0 0 1 0 0 0 1 0 0 0 1 1 1 |
0 0 0 1 0 0 0 0 1 0 0 0 1 1 1 |
0 0 1 0 0 0 0 0 1 0 0 0 0 0 1 |
0 1 0 0 0 0 0 0 1 0 0 0 0 0 1 |
-4,602 -4,566 -4,530 -4,458 -4,314 -4,025 -3,488 -2,288 -0,019 0,019 2,332 4,062 4,494 4,566 4,602 |
-4,590 -4.554 -4,518 -4,446 -3,302 -4,014 -3,438 -2,286 -0,018 0,018 2,322 4,050 4,482 4,554 4,590 |
