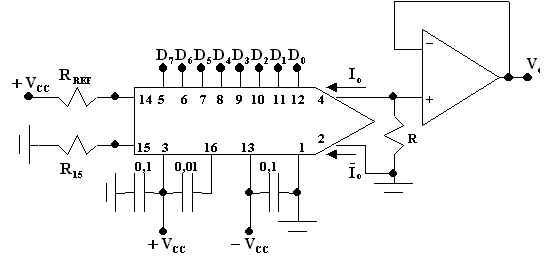

3.6.2. - Uscita unipolare negativa in logica negativa
Valori misurati:
Con tali valori, per IREF, IoM, IoLSB, si ha:
Formule per il calcolo dei valori previsti:
Essendo i calcoli ripetitivi sono stati eseguiti col programma in FORTRAN di seguito riportato (i valori delle resistenze si intendono in KW , quelli di corrente in mA).
REAL CMB,Io,Voc,R,Ifs,Ilsd
WRITE(*,*)'valore di R,Ifs'
READ(*,*)R,Ifs
10 WRITE(*,*)'valore di CMB'
READ(*,*)CMB
Io=(Ifs/255)*CMB
Voc=-R*Io
WRITE(*,*)' Voc=',Voc
WRITE(*,*)'per continuare premi 1, altrimenti 0'
READ(*,*)J
IF(J.EQ.1) GO TO 10
STOP
END
Nella tabella sono tabulati i valori misurati e quelli calcolati, per un pił immediato confronto.
MSB |
LSB |
Misurato |
Calcolato |
|||||||
B7 |
B6 |
B5 |
B4 |
B3 |
B2 |
B1 |
B0 |
Vo volt |
VoC volt |
|
(- ) Fondo scala (- VoM) (- ) Fondo scala - VoLSB
(+) Fondo scala - VoLSB (+) Fondo scala (VoM) |
0 0 0 0 0 0 0 0 1 1 1 1 1 1 |
0 0 0 0 0 0 0 1 0 1 1 1 1 1 |
0 0 0 0 0 0 1 0 0 0 1 1 1 1 |
0 0 0 0 0 1 0 0 0 0 1 1 1 1 |
0 0 0 0 1 0 0 0 0 0 0 1 1 1 |
0 0 0 1 0 0 0 0 0 0 0 1 1 1 |
0 0 1 0 0 0 0 0 0 0 0 0 0 1 |
0 1 0 0 0 0 0 0 0 0 0 0 0 1 |
0,000 -0,017 -0,034 -0,070 -0,143 -0,287 -0,576 -1,157 -2,314 -3,472 -4,339 -4,556 -4,590 -4,608 |
0,000 -0,018 -0,036 -0,072 -0,144 -0,288 -0,576 -1.152 -2,303 -3,455 -4,319 -4,535 -4,571 -4,590 |
