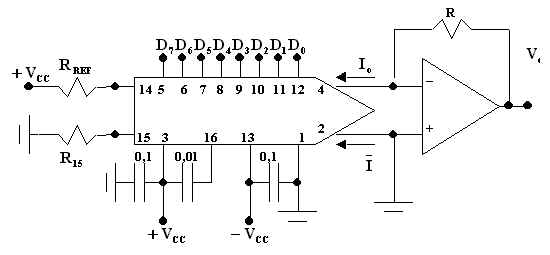

3.6.3. - Uscita unipolare positiva in logica positiva
Valori misurati:
Con tali valori, per IREF, IoM, IoLSB, si ha:
Formule per il calcolo dei valori previsti:
Essendo i calcoli ripetitivi sono stati eseguiti col programma in FORTRAN di seguito riportato (i valori delle resistenze si intendono in KW , quelli di corrente in mA).
REAL CMB,Io,Voc,R,Ifs,Ilsd
WRITE(*,*)'valore di R,Ifs'
READ(*,*)R,Ifs
10 WRITE(*,*)'valore di CMB'
READ(*,*)CMB
Io=(Ifs/255)*CMB
Voc=R*Io
WRITE(*,*)' Voc=',Voc
WRITE(*,*)'per continuare premi 1, altrimenti 0'
READ(*,*)J
IF(J.EQ.1) GO TO 10
STOP
END
Nella tabella sono tabulati i valori misurati e quelli calcolati, per un pił immediato confronto.
MSB |
LSB |
Misurato |
Calcolato |
|||||||
B7 |
B6 |
B5 |
B4 |
B3 |
B2 |
B1 |
B0 |
Vo volt |
VoC volt |
|
(- ) Fondo scala (- VoM) (- ) Fondo scala - VoLSB
(+) Fondo scala - VoLSB (+) Fondo scala (VoM) |
0 0 0 0 0 0 0 0 1 1 1 1 1 1 |
0 0 0 0 0 0 0 1 0 1 1 1 1 1 |
0 0 0 0 0 0 1 0 0 0 1 1 1 1 |
0 0 0 0 0 1 0 0 0 0 1 1 1 1 |
0 0 0 0 1 0 0 0 0 0 0 1 1 1 |
0 0 0 1 0 0 0 0 0 0 0 1 1 1 |
0 0 1 0 0 0 0 0 0 0 0 0 0 1 |
0 1 0 0 0 0 0 0 0 0 0 0 0 1 |
0,000 0,017 0,034 0,070 0,143 0,287 0,576 1,157 2,315 3,474 4,340 4,557 4,589 4,607 |
0,000 0,018 0,036 0,072 0,144 0,288 0,576 1.152 2,303 3,455 4,319 4,535 4,571 4,590 |
