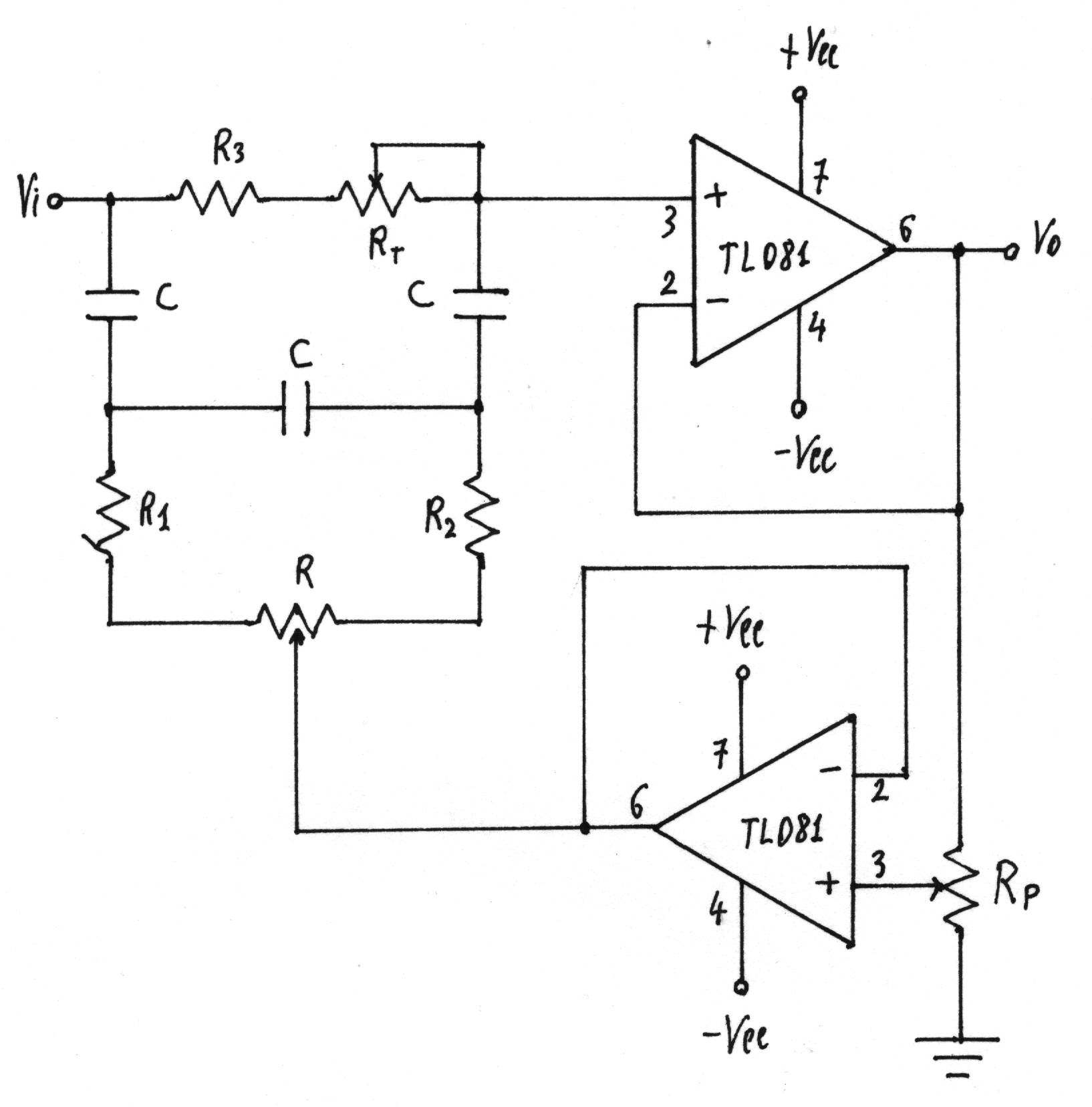

10.3. - Filtro a reiezione di banda con rete differenziatore a ponte, Qo variabile e taratura della frequenza
di reiezione
Si fissa:
La condizione da verificare è:
.
La frequenza di reiezione è:
Si fissa C = 1h F e si calcola la quantità:
Si impone:
Da questa si calcola la quantità
:
e
Si fissa
.
Si calcola la quantità
:
Si fissa R3 = 390KW e RT = 100KW .
Si utilizza come segnale di ingresso un segnale sinusoidale Vi = 4Vpp.
Con il cursore del potenziometro RP posto in corrispondenza dell'uscita dell'operazionale il Qo è massimo; con il cursore posto a massa il Qo è minimo e coincide con il valore della rete passiva. Si effettuano cinque serie di misure per cinque valori di Qo, posizionando il cursore in modo da inserire tra ingresso non invertente e massa una frazione di RP pari a 0, 1/4, 1/2, 3/4, 1 del suo valore.
Si tara il circuito alla frequenza di 4KHz.
Si tara RP, mediante ohmetro digitale, ai seguenti valori:
Le misure sono riportate nella seguente tabella.
RP = 0 |
RP = 25KW |
RP = 50KW |
RP = 75KW |
RP = 100KW |
||||||
f KHz |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
0,5 1 1,5 2 2,5 3 3.5 4 4,5 5 6 7 8 10 20 30 50 100 |
2,4 1,5 1,08 0,76 0,54 0,34 0,16 0,1 0,16 0,3 0,54 0,8 1 1,4 2,6 3,2 3,6 3,8 |
-4,44 -8,52 -11,37 -14,42 -17,39 -21,41 -27,96 -32,04 -27,96 -22,50 -17,39 -13,98 -12,04 -9,12 -3,74 -1,94 -0,91 -0,44 |
2,7 1,8 1,35 1 0,72 0,44 0,2 0,1 0,2 0,4 0,76 1 1,3 1,8 3,2 3,6 4 4 |
-3,41 -6,93 -9,43 -12,04 -14,89 -19,17 -26,02 -32,04 -26,02 -20,00 -14,42 -12,04 -9,76 -6,93 -1,94 -0,91 0,00 0,00 |
3,2 2,4 1,8 1,4 1 0,64 0,3 0,12 0,3 0,6 1,04 1,5 1,8 2,3 3,3 3,6 3,8 3,9 |
-1,94 -4,44 -6,93 -9,12 -12,04 -15,91 -22,50 -30,46 -22,50 -16,48 -11,70 -8,52 -6,93 -4,80 -1,67 -0,91 -0,44 -0,22 |
3,7 3,2 2,75 2,3 1,8 1,2 0,6 0,18 0,58 1,04 1,75 2,2 2,5 2,9 3,3 3,4 3,6 3,8 |
-0,68 -1,94 -3,25 -4,80 -6,93 -10,46 -16,48 -26,93 -16,77 -11,70 -7,18 -5,19 -4,08 -2,79 -1,67 -1,41 -0,91 -0,44 |
4 4 4 4 4 4 3,9 1,1 2,9 3,4 3,65 3,8 3,8 3,85 3,9 3,9 3,9 3,9 |
0,00 0,00 0,00 0,00 0,00 0,00 -0,22 -11,21 -2,79 -1,41 -0,79 -0,44 -0,44 -0,33 -0,22 -0,22 -0,22 -0,22 |

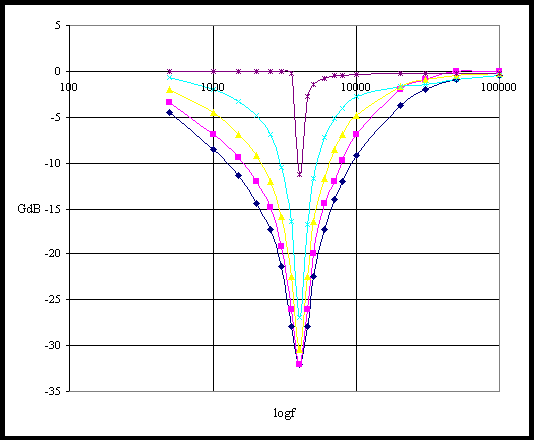

Si riportano i guadagni in funzione della frequenza su un unico grafico dal quale si evidenzia l'aumento di selettività del circuito all'aumentare del valore di Qo.
Confrontando queste curve di risposta con quelle del filtro precedente, è evidente che la selettività del primo è migliore.
Serie blu RP = 0 e Qo = 0,25
Serie viola RP = 25KW e Qo = 0,33
Serie gialla RP = 50KW e Qo = 0,50
Serie celeste RP = 75KW e Qo = 1
Serie viola scuro RP = 100KW e Qo = ¥
