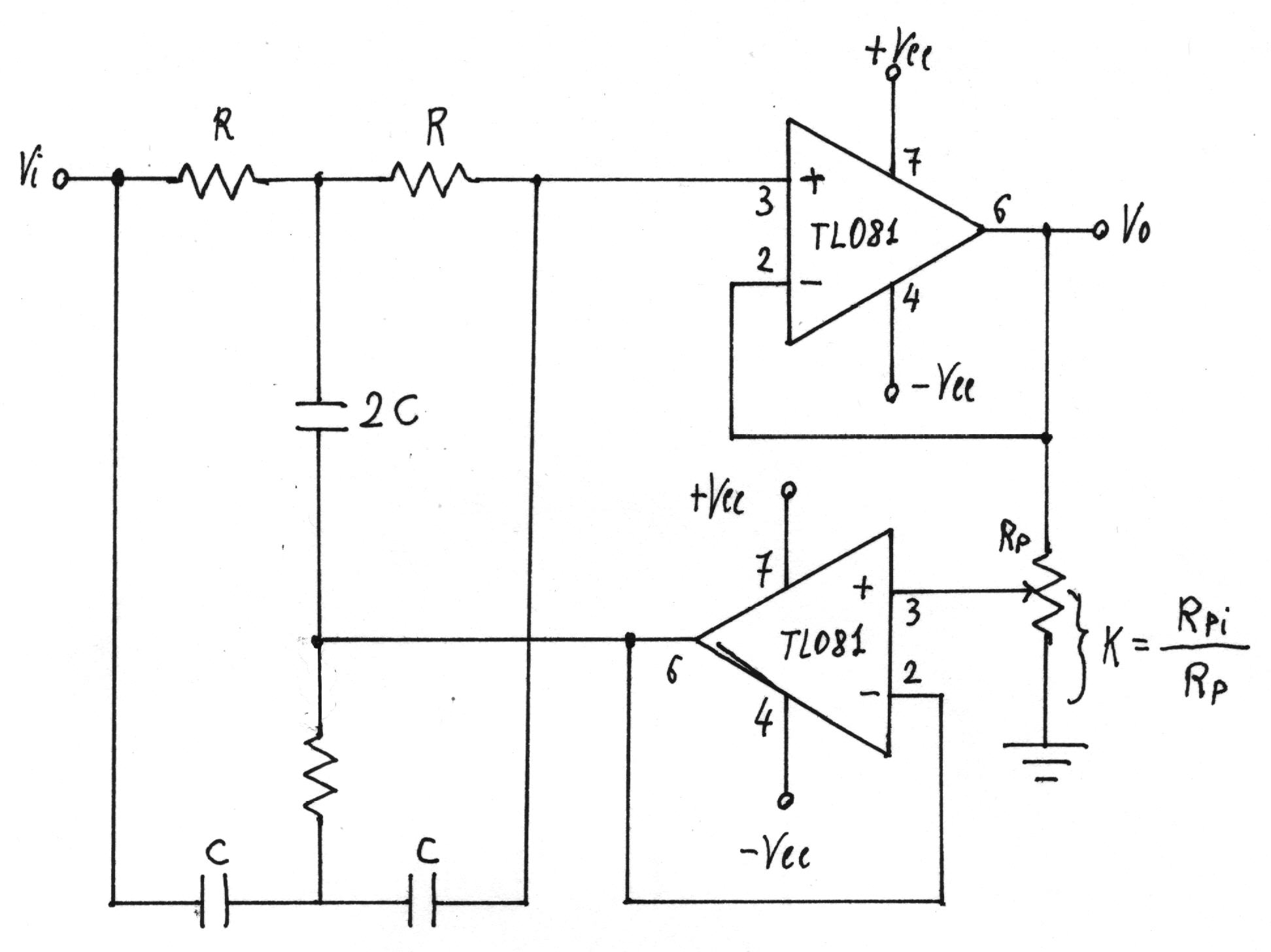

10.2. - Filtro a reiezione di banda con rete a doppio T e Qo variabile
Al variare di RP varia il Qo del filtro.
Si fissa:
Si calcola la quantitą RC:
Si fissa C = 10h F e si calcola R:
valore che si ottiene mettendo in serie due resistenze di 1KW .
Il valore 2C = 20h F si ottiene mettendo in parallelo due condensatori di 10nF.
Per R/2 si utilizza il valore di 1KW .
I valori dei componenti sono:
Indicando con
la
frazione di RP inserita (tra cursore e massa) risulta:
Agendo sul potenziometro, e quindi su K, si varia il valore di Qo.
Si effettuano cinque serie di misure, per cinque valori di K e quindi cinque valori di Qo.
Si tara RPi, mediante ohmetro digitale, ai seguenti valori:
Si utilizza come segnale di ingresso un segnale sinusoidale Vi = 4Vpp.
Le misure sono riportate nella seguente tabella.
RP = 0 |
RP = 25KW |
RP = 50KW |
RP = 75KW |
RP = 100KW |
||||||
f KHz |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
Vopp Volt |
G dB |
0,5 1 1,5 2 2,5 3 3.5 4 4,5 5 6 7 8 10 20 30 50 100 |
3,6 2,7 1,95 1,4 0,9 0,54 0,22 0,06 0,27 0,48 0,84 1,14 1,45 1,85 3 3,4 3,6 3,7 |
-0,91 -3,41 -6,24 -9,12 -12,95 -17,39 -25,19 -36,48 -23,41 -18,41 -13,55 -10,90 -8,81 -6,70 -2,50 -1,41 -0,91 -0,68 |
3,8 3,2 2,4 1,8 1,2 0,72 0,31 0,07 0,36 0,64 1,1 1,5 1,8 2,35 3,5 3,8 3,9 4 |
-0,44 -1,94 -4,44 -6,93 -10,46 -14,89 -22,21 -35,39 -20,91 -15,92 -11,21 -8,52 -6,93 -4,62 -1,16 -0,44 -0,22 0,00 |
3,8 3,25 3 2,35 1,7 1,04 0,46 0,11 0,53 0,92 1,6 2,05 2,35 2,85 3,6 3,8 3,8 3,9 |
-0,44 -1,80 -2,50 -4,62 -7,43 -11,70 -18,78 -31,21 -17,55 -12,76 -7,96 -5,80 -4,62 -2,94 -0,91 -0,44 -0,44 -0,22 |
4 4 3,8 3,4 2,8 1,95 0,92 0,19 0,98 1,65 2,3 2,8 3,05 3,3 3,6 3,7 3,7 3,8 |
0,00 0,00 -0,44 -1,41 -3,10 -6,24 -12,76 -26,46 -12,21 -7,69 -4,80 -3,10 -2,35 -1,67 -0,91 -0,68 -0,68 -0,44 |
4 4 4 4 4 4 4 3,4 3,9 4 4 4 4 4 4 4 4 4 |
0,00 0,00 0,00 0,00 0,00 0,00 0,00 -1,41 -0,44 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 |

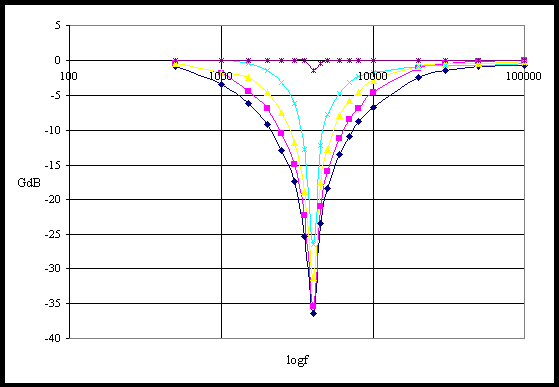

Si riportano i guadagni in funzione della frequenza su un unico grafico dal quale si evidenzia l'aumento di selettivitą del circuito all'aumentare del valore di Qo.
Serie blu RP = 0 e Qo = 0,25
Serie viola RP = 25KW e Qo = 0,33
Serie gialla RP = 50KW e Qo = 0,50
Serie celeste RP = 75KW e Qo = 1
Serie viola scuro RP = 100KW e Qo = „
