10. - FILTRI A REIEZIONE DI BANDA
10.1. - Filtro a reiezione di banda a reazione multipla

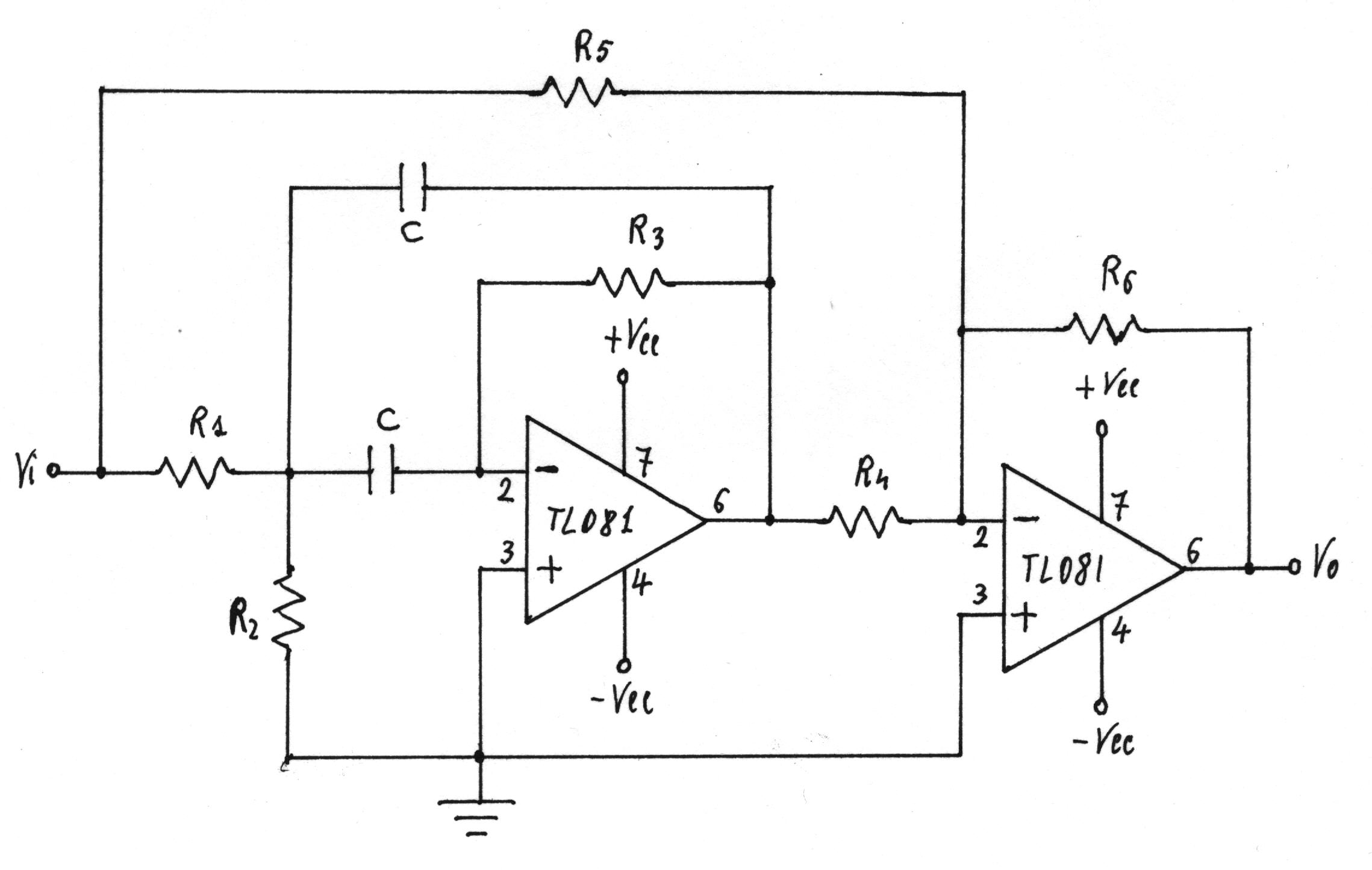

Il filtro a reiezione di banda viene ottenuto ponendo in cascata ad un filtro passa banda un sommatore che al segnale Vi sottrae l'uscita del filtro passa banda.
La condizione da verificare è la seguente:
Si fissa:
Il filtro passa banda è quello di par. 9.2. -, con i seguenti valori dei componenti:
Per verificare la su citata condizione, si pone:
Noti la frequenza, la tensione di ingresso e quella di uscita, si calcola il guadagno sperimentale.
Si utilizza come segnale di ingresso un segnale sinusoidale di 4Vpp.
Le misure effettuate sono riportate nella seguente tabella.
f KHz |
Vopp Volt |
Vipp Volt |
GdB (dB) Sperimentale |
0,5 1 1,5 2 2,5 3 3.5 4 4,5 5 6 7 8 10 20 30 50 100 |
4 4 4 4 3,8 3,3 0,6 3,2 3,6 3,9 4 4 4 4 4 4 4 4 |
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 |
0,00 0,00 0,00 0,00 -0,44 -1,67 -16,48 -1,94 -0,68 -0,22 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 |

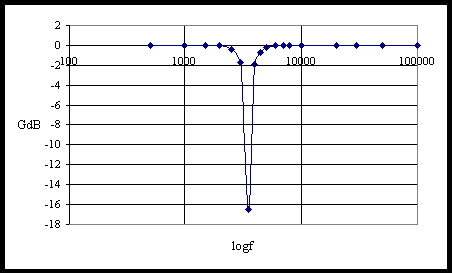

Nel grafico è riportato il guadagno in funzione della frequenza in scala semilogaritmica.
La frequenza di reiezione risulta di 3,67KHz, frequenza alla quale si ha la massima attenuazione.
