12.2. - Sfasamento negativo (in ritardo)

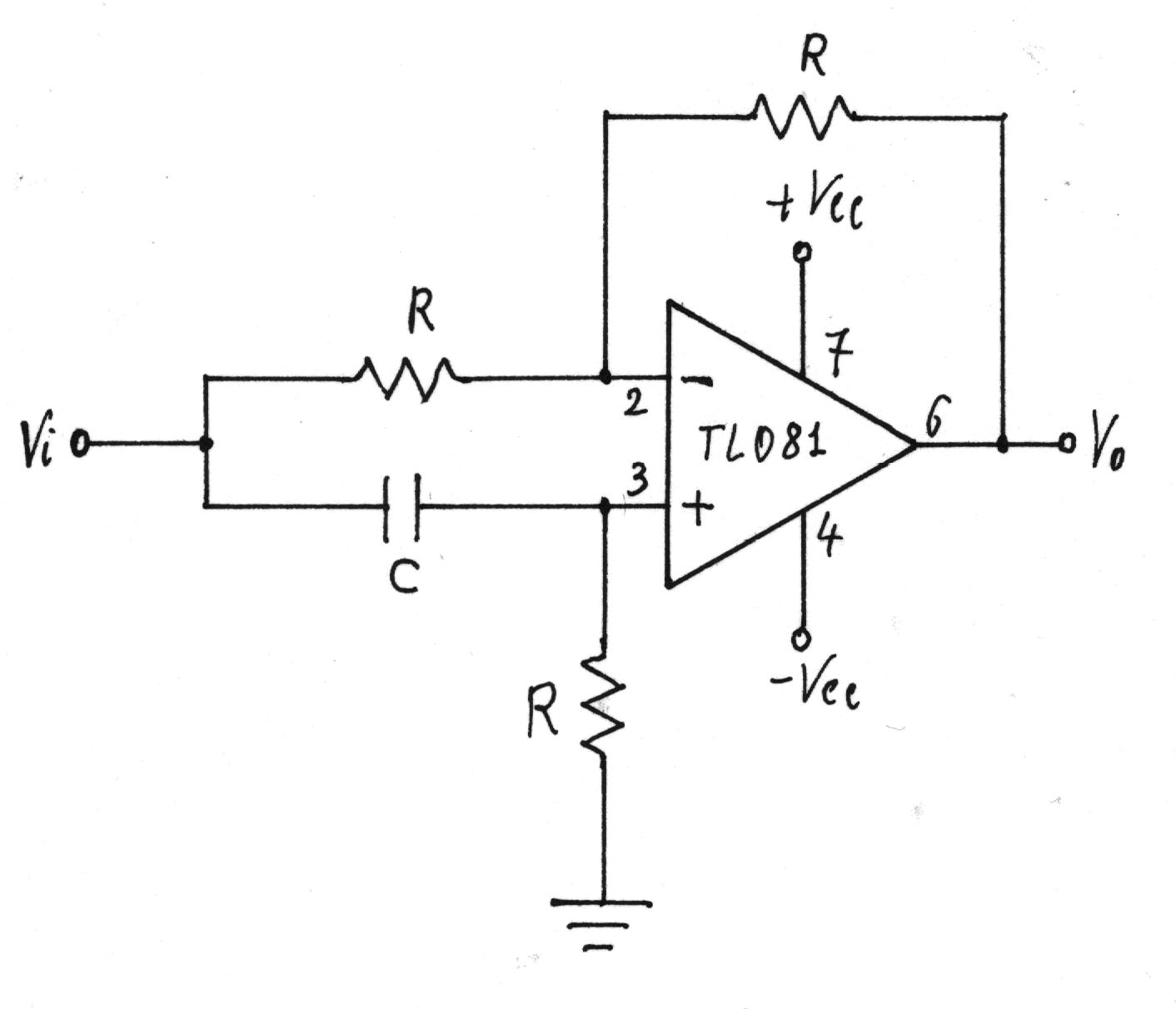

Volendo uno sfasamento di +90° (+p /2) alla frequenza di 5KHz, si riutilizzano gli stessi valori dei componenti del circuito precedente
.
Con un segnale sinusoidale di ingresso di 4Vpp si ha un segnale sinusoidale di uscita di 4Vpp su tutta la gamma di frequenze utilizzata, da pochi Hz a 330KHz; oltre tale frequenza si ha un aumento, seguito da una diminuzione, dell'ampiezza di uscita.
Si ha uno sfasamento di +90° alla frequenza fo = 4,4KHz (frequenza rilevata con le figure di Lissajous, cerchio).
Le misure sono riportate nella tabella.
f KHz |
td secondi |
j gradi |
f KHz |
td secondi |
j gradi |
0,1 0,4 1 2 4 6 |
5* 10-3 1,15* 10-3 0,42* 10-3 0,175* 10-3 65* 10-6 31,25* 10-6 |
180 165 151,2 126 93,6 67,5 |
10 20 40 100 200 |
12,5* 10-6 3,5* 10-6 1* 10-6 0,25* 10-6 0,1* 10-6 |
45 25,2 14,4 9 7,2 |

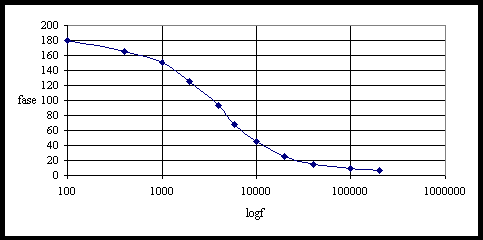

I valori ottenuti sono riportati in un grafico in funzione della frequenza in scala semilogaritmica.
