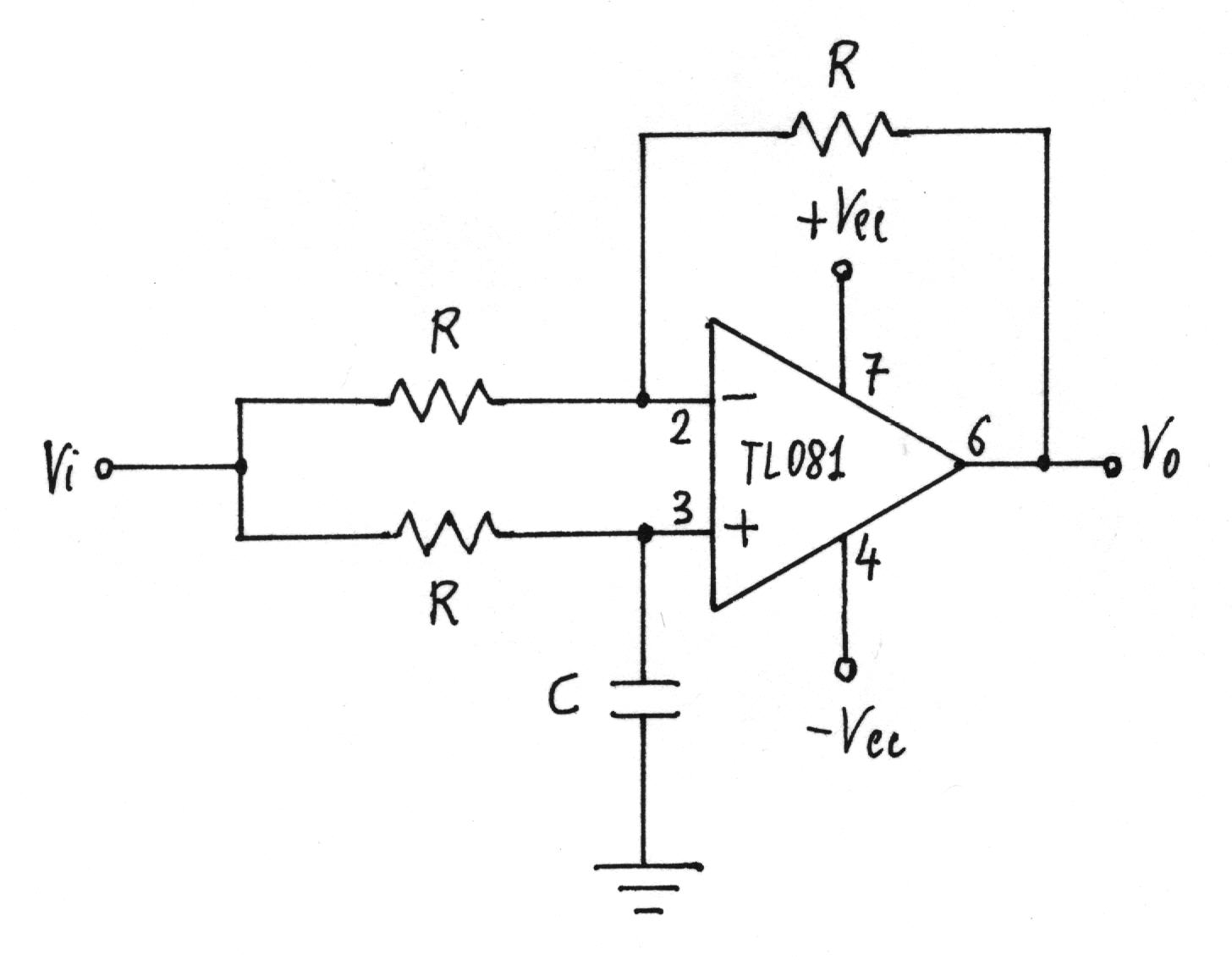

12. - FILTRO PASSA TUTTO (CIRCUITO SFASATORE)

12.1. - Sfasamento positivo (in anticipo)

Volendo uno sfasamento di -90° (-p /2) alla frequenza di 5KHz, deve risultare a fo = 5KHz

.

Dal grafico C-f si ricava .

Con un segnale sinusoidale di ingresso di 4Vpp si ha un segnale sinusoidale di uscita di 4Vpp su tutta la gamma di frequenze utilizzata, da pochi Hz a 330KHz; oltre tale frequenza si ha un aumento, seguito da una diminuzione, dell'ampiezza di uscita.

Si ha uno sfasamento di -90° alla frequenza fo = 4,4KHz (frequenza rilevata con le figure di Lissajous, cerchio).

Per rilevare lo sfasamento tra Vi e Vo si misura il tempo di ritardo td tra i due segnali e si calcola lo sfasamento come

L'angolo ottenuto dal prodotto w * td è espresso in radianti; se lo si vuole in gradi basta moltiplicare per 180/p .

Le misure sono riportate nella tabella.

f

KHz

td

secondi

j

gradi

f

KHz

td

secondi

j

gradi

0,1

0,4

1

2

4

6

0

-0,1* 10-3

-0,08* 10-3

-70* 10-6

-58* 10-6

-50* 10-6

0

-14,4

-28,8

-50,4

-83,52

-108

10

20

40

100

200

-36* 10-6

-21* 10-6

-11,25* 10-6

-4,9* 10-6

-2,5* 10-6

-129,6

-151,2

-162

-176,4

-180

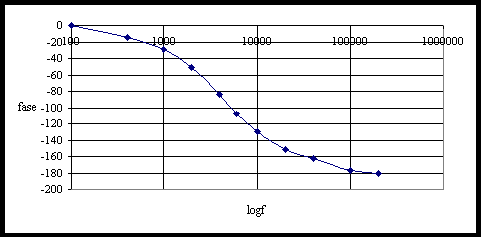

I valori ottenuti sono riportati in un grafico in funzione della frequenza in scala semilogaritmica.
