13.4. - Filtro BP a variabili di stato a guadagno unitario con 4 amplificatori operazionali con Qo elevato

Per variare il Qo del circuito precedente è sufficiente modificare il valore di K.

Fissato Qo = 40 , per K si ha:

Si fissa .

Fissando una frequenza centrale di 4KHz, dal grafico C-f si ha:

I valori dei componenti e delle amplificazioni sono:

La frequenza centrale risulta di 3,67KHz con Vopp = 5,8V; Ao = 29 ; GdB = 29,3dB.

Le misure sono riportate nella tabella.

f

KHz

Vipp

Volt

Vopp

Volt

GdB (dB)

Sperimentale

GdB (dB)

Calcolato

0,5

1

1,5

2

2,5

3

3.5

4

4,5

5

6

7

8

10

20

30

50

100

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,032

0,06

0,1

0,155

0,25

0,48

1,8

1,26

0,51

0,33

0,2

0,15

0,12

0,088

0,04

0,026

0,016

0,009

-15,92

-10,46

-6,02

-2,21

1,94

7,60

19,08

15,98

8,13

4,35

0,00

-2,50

-4,43

-7,13

-13,98

-17,72

-21,94

-26,93

-17,92

-11,48

-7,20

-3,52

0,22

4,67

11,42

32,04

12,49

6,92

1,58

-1,43

-3,52

-6,44

-13,62

-17,34

-21,88

-27,94

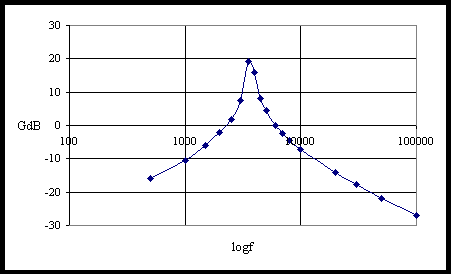

I valori ottenuti sono riportati in un grafico in funzione della frequenza.
