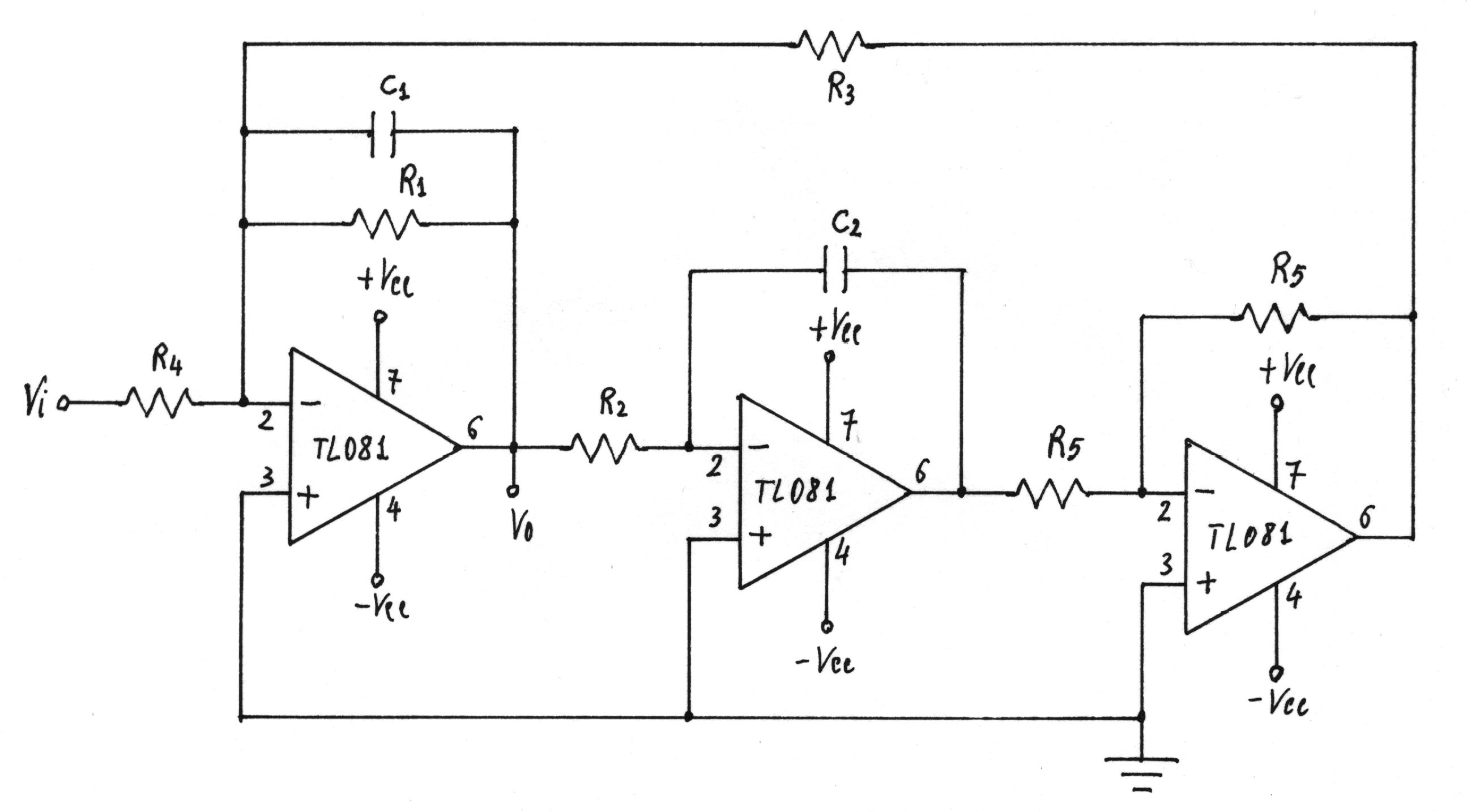

14. - FILTRO BIQUAD BP AD ELEVATO VALORE DI Qo
Si fissa:
Le formule di progetto sono:
Se si assume
le
condizioni di progetto risultano:
Fissando una frequenza centrale di 4KHz, dal grafico C-f si ha:
Per R1 e R4 si ha:
per il quale si utilizza il valore commerciale di 560KW .
I valori dei componenti e delle amplificazioni sono:
La frequenza centrale risulta di 3,64KHz con Vopp = 3V; Ao = -0,75 ; GdB = -2,50dB.
Le misure sono riportate nella tabella.
f KHz |
Vipp Volt |
Vopp Volt |
GdB (dB) Sperimentale |
GdB (dB) Calcolato |
0,5 1 1,5 2 2,5 3 3.5 4 4,5 5 6 7 8 10 20 30 50 100 |
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 |
0,022 0,04 0,067 0,106 0,175 0,34 1,36 0,68 0,31 0,205 0,132 0,096 0,076 0,058 0,0255 0,0165 0,01 0,0056 |
-45,19 -40,00 -35,52 -31,53 -27,18 -21,41 -9,37 -15,39 -22,21 -25,80 -29,63 -32,39 -34,42 -36,77 -45,00 -47,69 -52,04 -57,08 |
-47,46 -41,02 -36,74 -33,06 -29,32 -24,87 -18,16 0,00 -17,09 -22,63 -27,96 -30,97 -33,06 -35,99 -43,16 -46,89 -51,41 -57,49 |

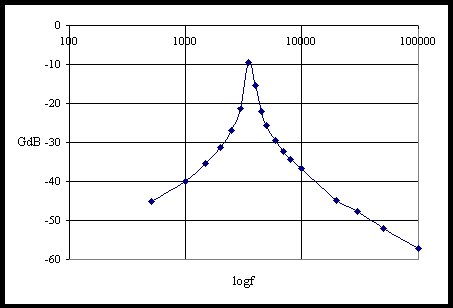

Nel grafico viene riportato il guadagno in funzione della frequenza in scala semilogaritmica.
