5.3. - Confronto di filtri alla butterworth

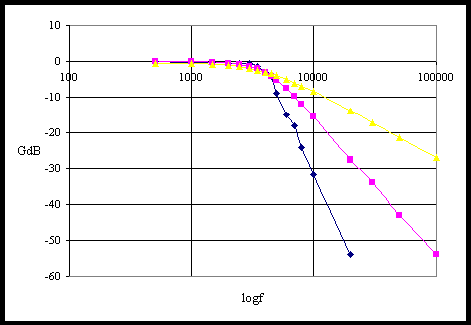

Per evidenziare l'aumento di pendenza della curva di risposta con l'aumento dell'ordine del filtro e l'indipendenza della frequenza di taglio dall'ordine, si riportano sullo stesso grafico filtri LP di ordine diverso a guadagno unitario, scelti tra quelli che maggiormente si avvicinano alla frequenza di taglio di 4KHz.

1° ordine filtro di par. 4.6. -

2° odine filtro di par. 5.1.1. -

3° ordine filtro di par. 5.2.5. -
