3.- GENERATORE DI ONDE TRIANGOLARI A VALORE MEDIO NON NULLO

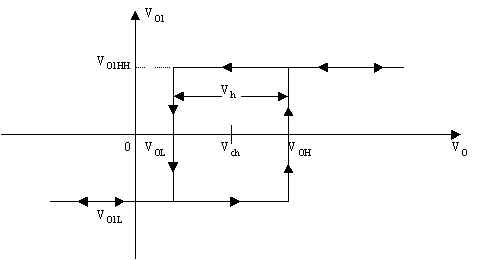

Per ottenere in uscita un segnale triangolare a valore medio non nullo (positivo o negativo) è sufficiente spostare in campo positivo o negativo il centro dell'isteresi del comparatore da zero ad un valore prefissato, che sarà proprio il valore medio del segnale triangolare di uscita.

.

Per spostare il centro dell'isteresi si mette sull'ingresso invertente del comparatore una tensione V_R (positiva o negativa a secondo se si vuole un valore medio, rispettivamente, positivo o negativo) tale da spostare in un senso o nell'altro il centro dell'isteresi.

Il circuito sarà lo stesso di quello del capitolo precedente con la sola aggiunta della tensione V_R.
