4.1. - Definizione di due tensioni VO1H e VO1L indipendenti dalle tensioni di saturazione dell'operazionale

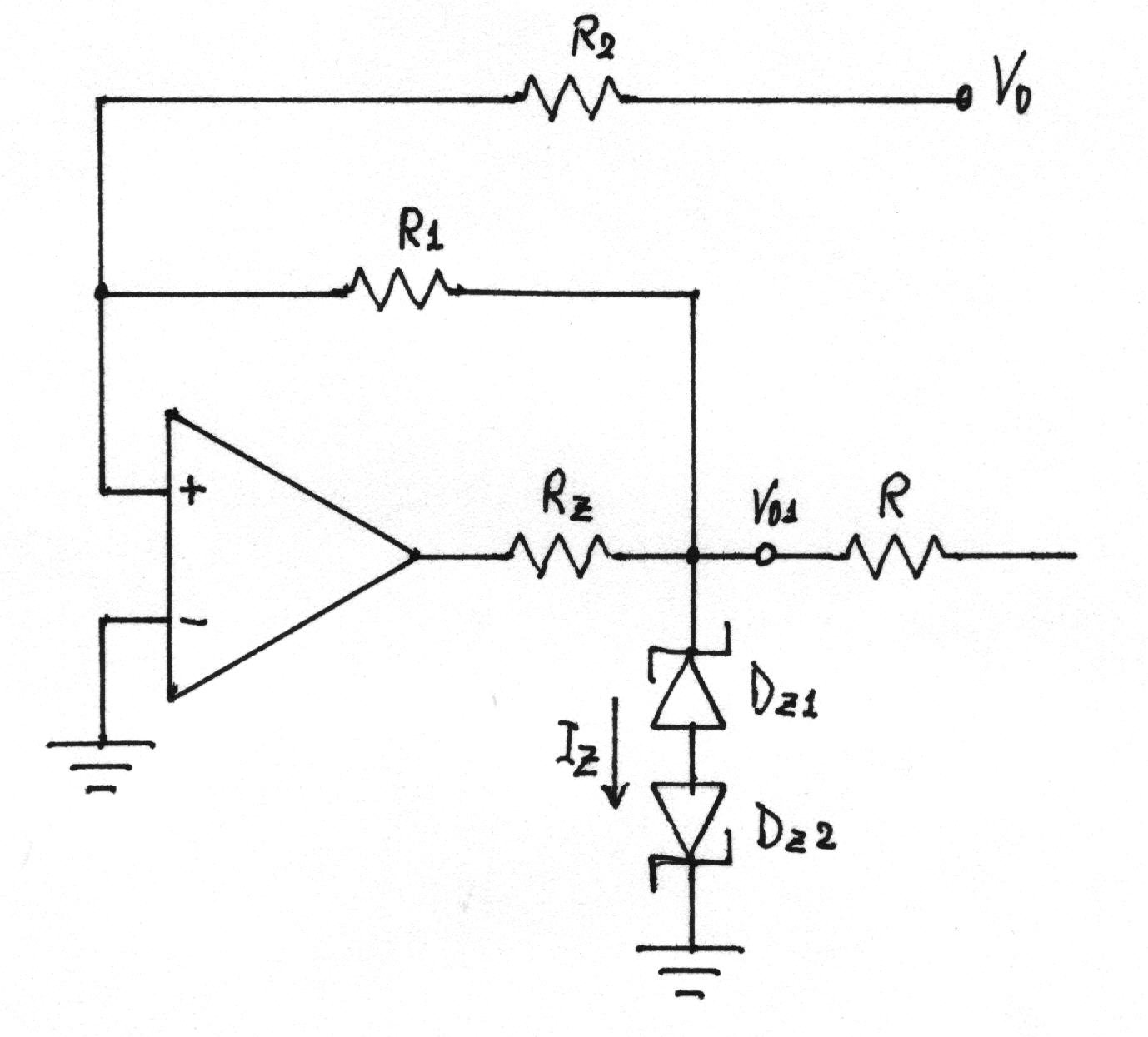

Al fine di rendere il circuito indipendente dalle tensioni di saturazione, si possono fissare le tensioni di uscita del comparatore mediante due diodi zener in antiserie, come mostrato in figura.
Le tensioni di uscita del comparatore risultano:
,
dove in genere
.
Per il dimensionamento della resistenza RZ, trascurando le correnti nelle resistenze R e R1 (di valore molto maggiore della resistenza RZ), si impone il valore della corrente IZ e si calcola RZ:
.
