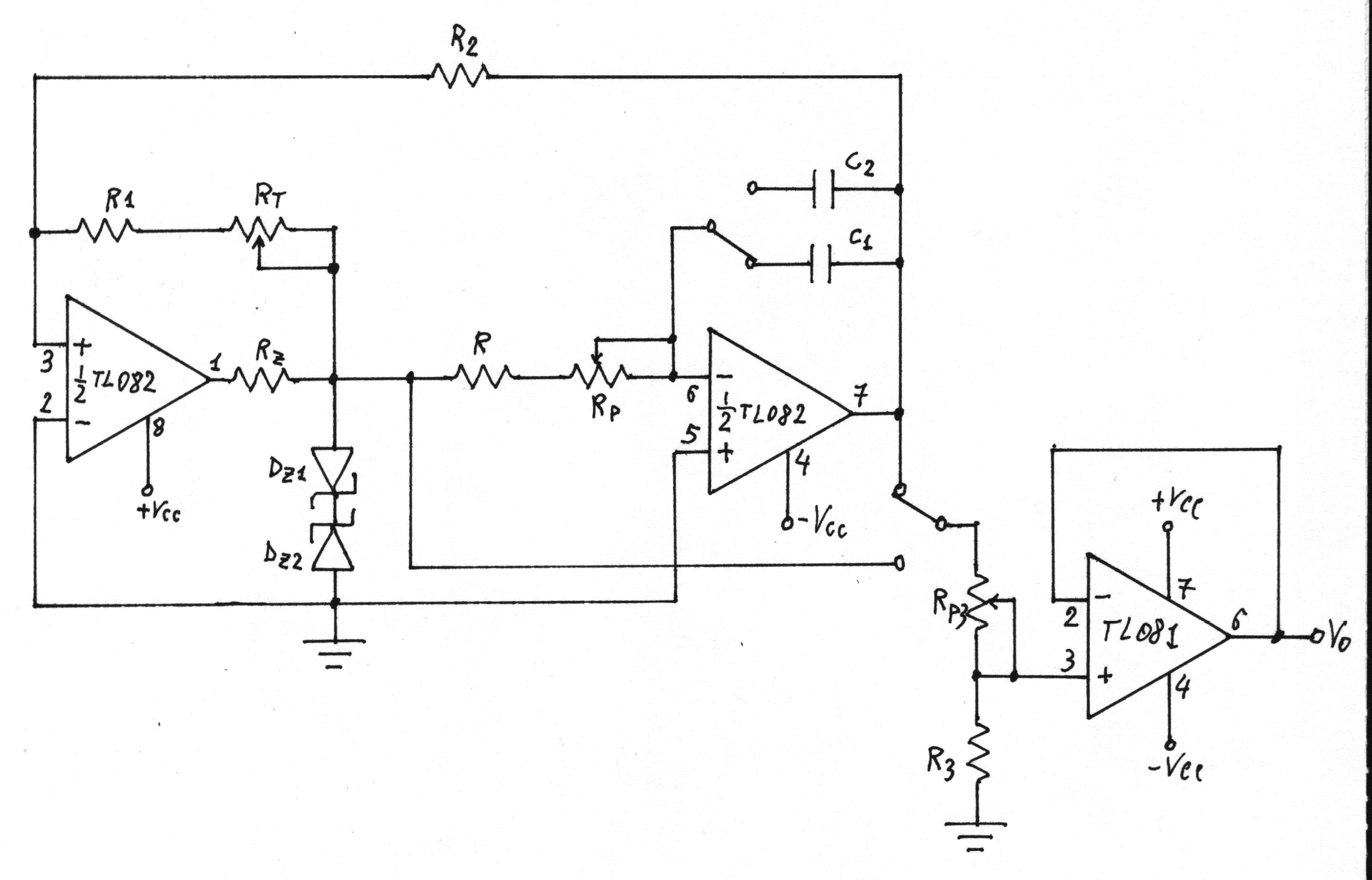

8.2. - Generatore d'onda quadra con regolazione continua dell'ampiezza fino ad un massimo di 10VPP e triangolare
con regolazione continua dell'ampiezza fino a un massimo di 8VPP, e regolazione continua della frequenza da
1Hz a 10KHz
Il circuito è essenzialmente un generatore di onda triangolare a frequenza variabile. Il segnale ad onda quadra si ottiene dall'uscita del comparatore, limitandone l'ampiezza mediante due diodi zener in antiserie. La regolazione continua dell'ampiezza si ottiene inserendo uno stadio inseguitore di uscita.
