8.3. - Generatore di onda triangolare con pendenza della rampa decrescente molto maggiore di quella della rampa
crescente (approssimazione di un segnale a dente di sega), ampiezza 8VOPP e frequenza variabile da 100Hz a
10KHz

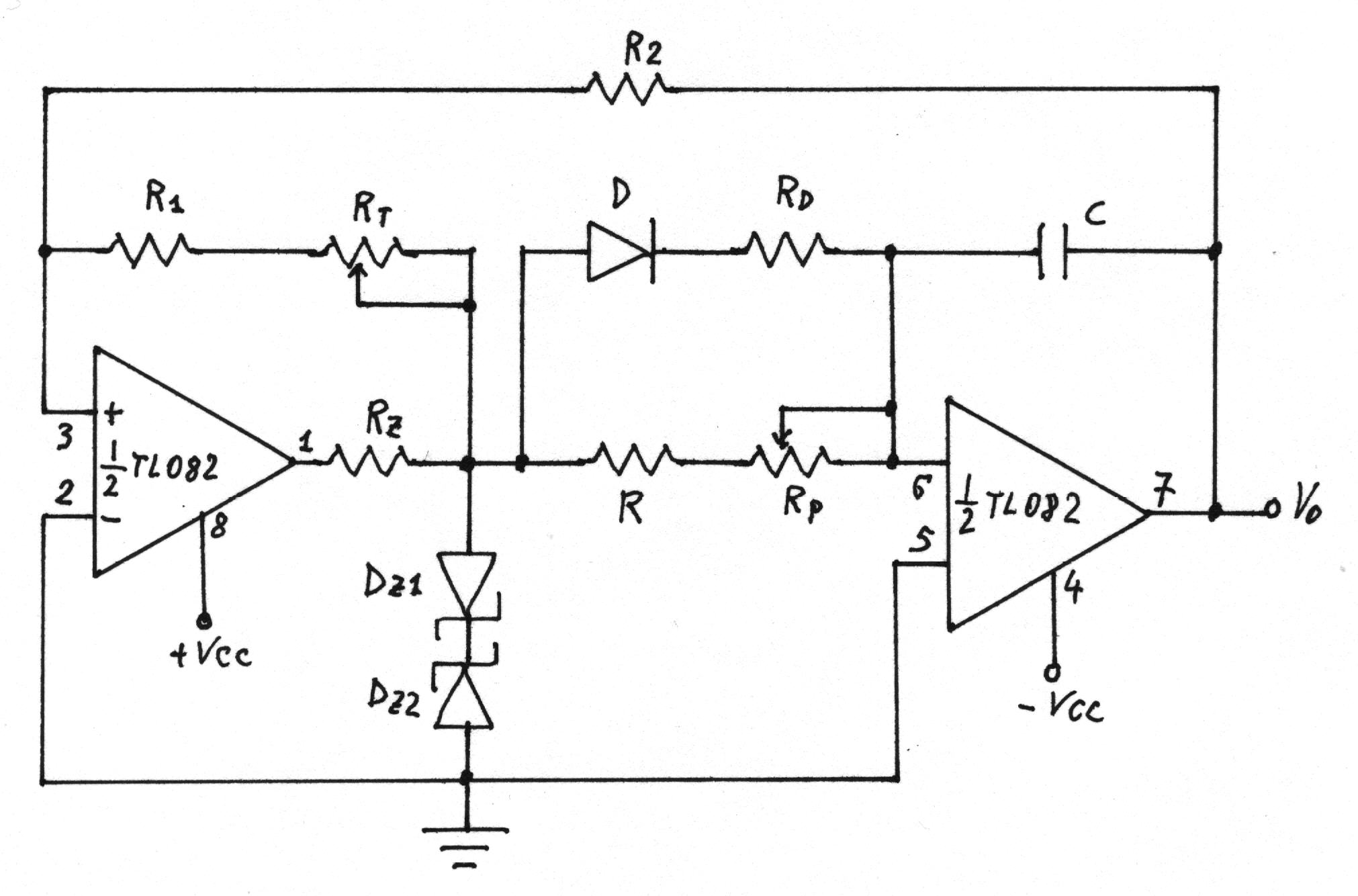

È sufficiente modificare il circuito precedente inserendo un diodo e una resistenza RD di valore molto minore di R, in parallelo ad R stessa. Il diodo deve condurre durante la rampa decrescente ed essere interdetto durante la rampa crescente. Quando il diodo è in conduzione la resistenza RD si viene a trovare in parallelo alla serie (R + RP) facendo diminuire fortemente la costante di tempo t . Quando, invece, il diodo è interdetto, RD risulta elettricamente scollegata e non influisce sulla costante di tempo.
