6.3. - RADDRIZZATORI
6.3.1. - Diodo di precisione

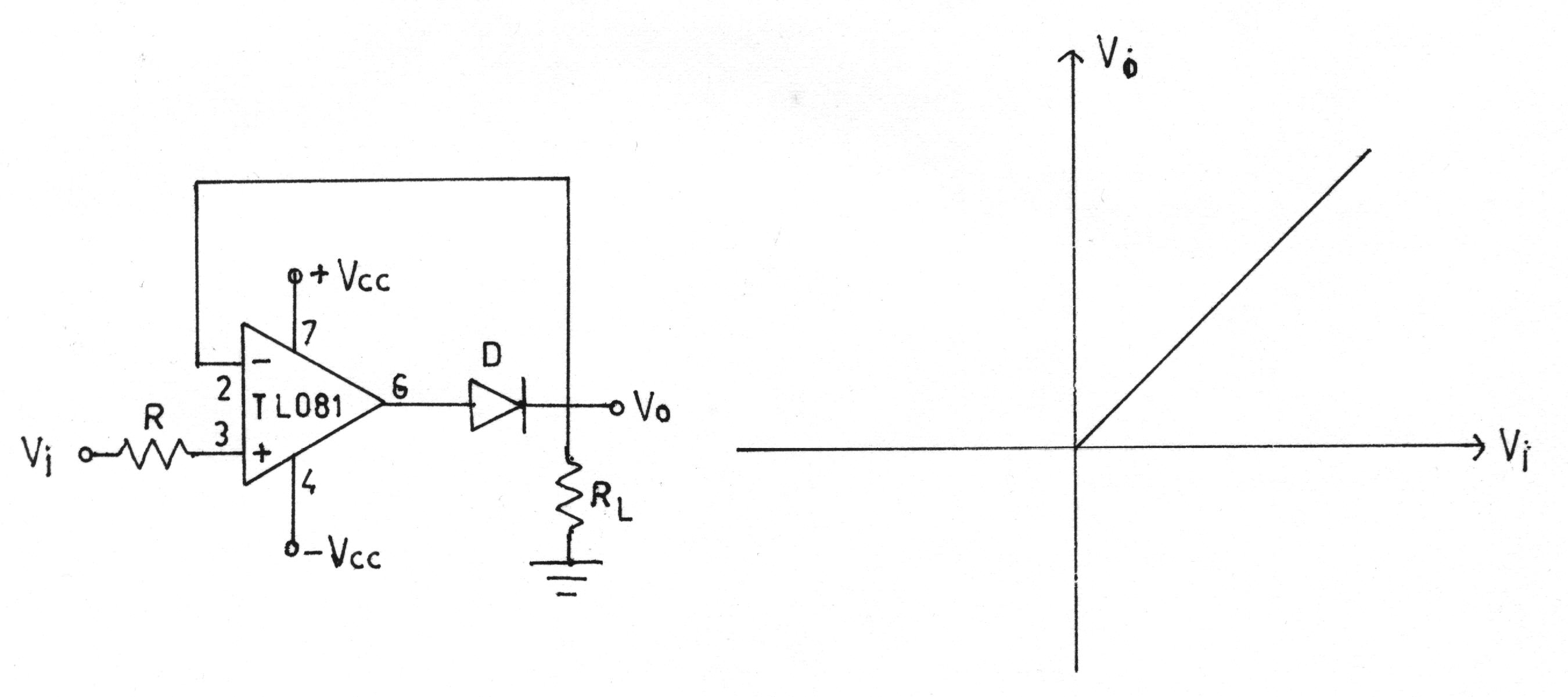

Caratteristiche del circuito: consente di portare in conduzione un diodo quando il segnale di ingresso raggiunge il valore Vg /Ao, cioè permette di portare la soglia di conduzione dal valore Vg a, praticamente, zero volt.
I componenti utilizzati sono:
.
In tabella sono riportati i valori misurati sperimentalmente.
N |
Vi (volt) |
Vo (volt) |
N |
Vi (volt) |
Vo (volt) |
1 2 3 4 5 6 |
-10 -7,5 -5 -2,5 0 0,5 |
0 0 0 0 0 0,5 |
7 8 9 10 11 |
1 2,5 5 7,5 10 |
1,01 2,51 5,01 7,5 10 |

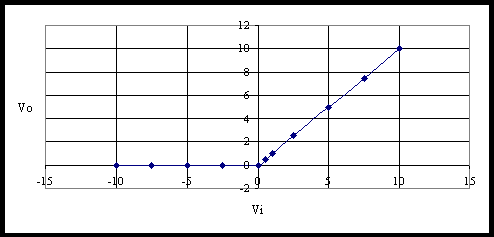

La caratteristica d'uscita è la seguente:
Risultati sperimentali
La transcaratteristica risulta composta da due rette:
una retta
per
una retta
per
Quindi, l'uscita riproduce l'ingresso quando
, ottenendo una soglia per il diodo (praticamente) di zero volt.
Quando la tensione di ingresso è negativa, il diodo risulta interdetto fornendo una
tensione nulla in uscita.

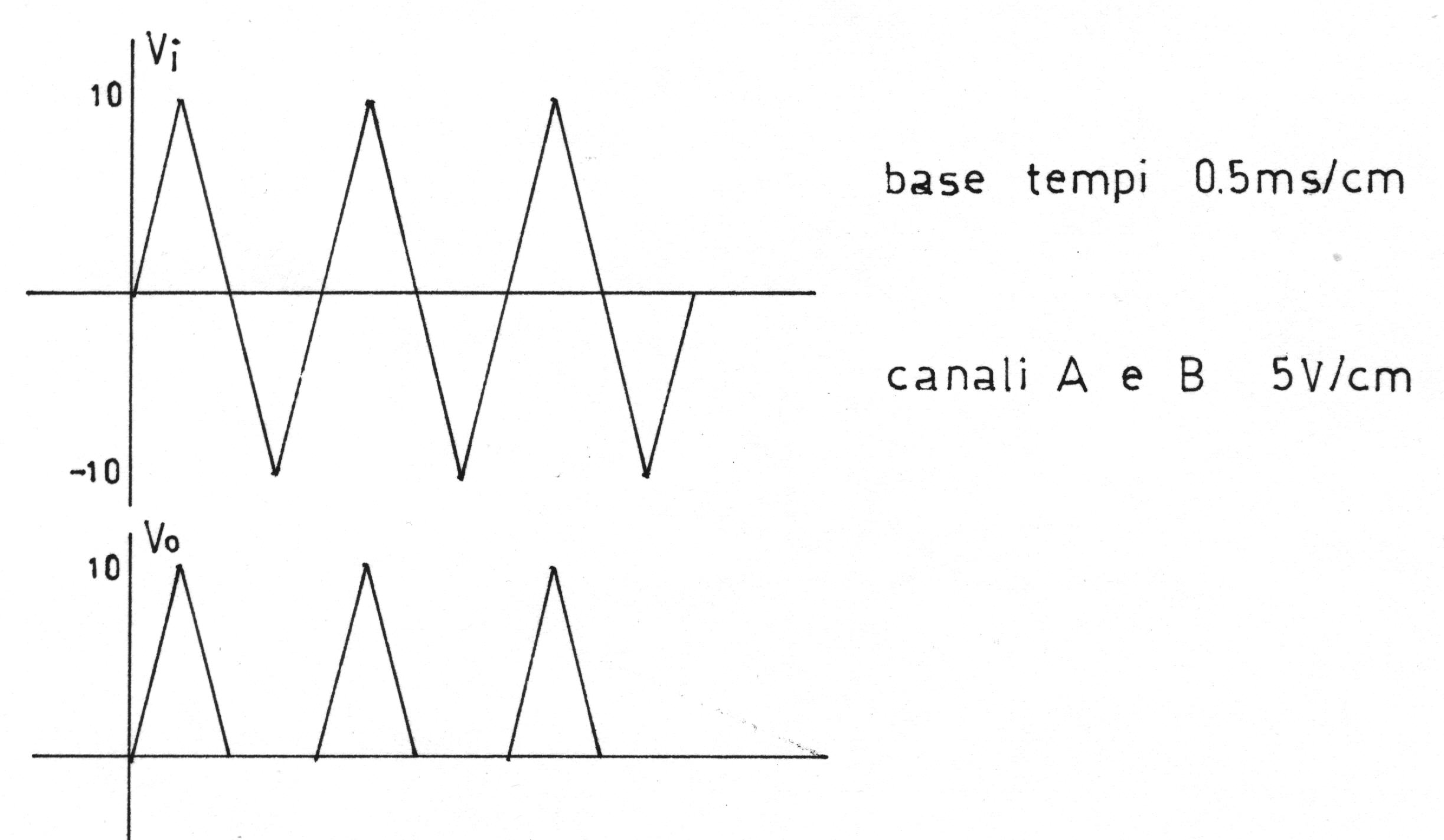

Oscillogramma
Abbiamo sollecitato l'ingresso con un segnale ad onda triangolare di ampiezza 20V di picco-picco e frequenza 1KHz.
L'oscillogramma rilevato è stato il seguente.
