6.3.2. - Raddrizzatore ad una semioda

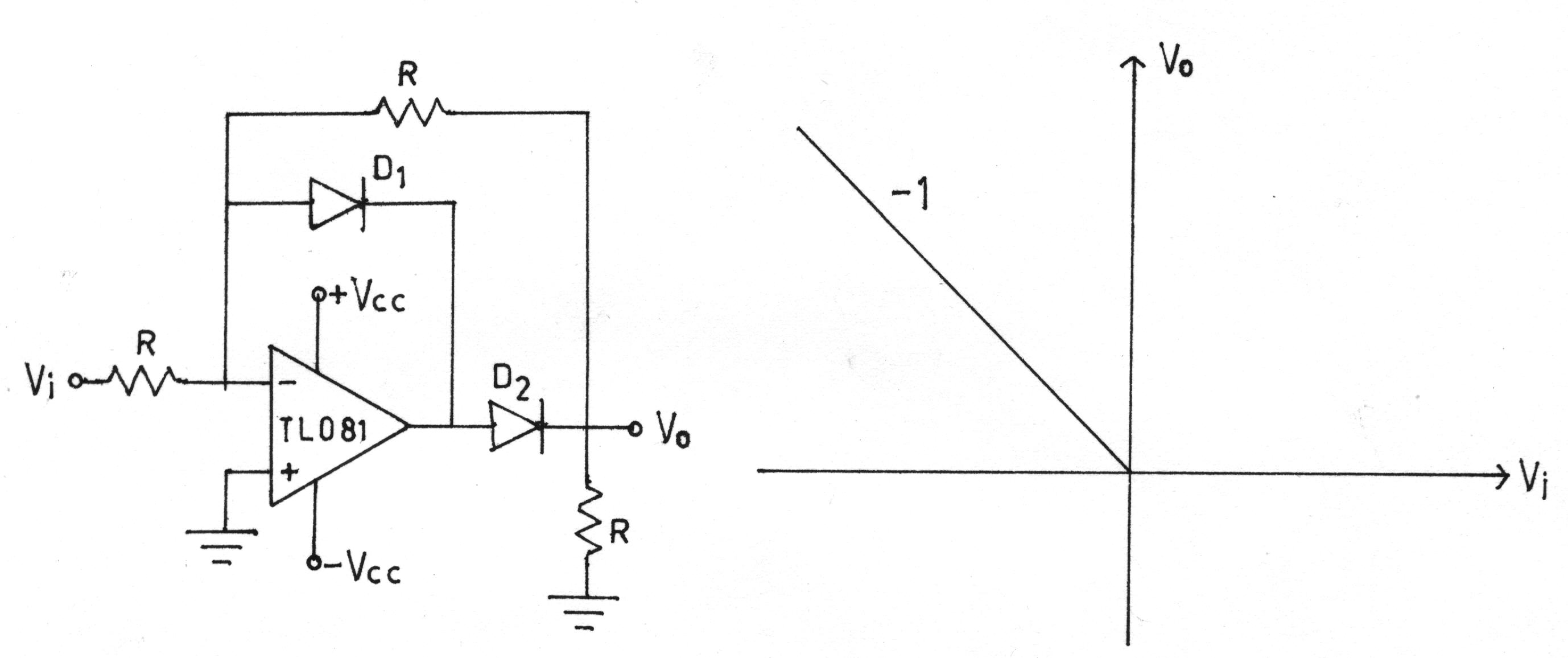

Caratteristiche del circuito: trasferisce in uscita la semioda negativa del segnale di ingresso e la inverte.
Si è scelto il guadagno unitario per poter interpretare agevolmente l'oscillogramma del circuito.
I componenti usati sono:
.
In tabella sono riportati i valori misurati sperimentalmente.
N |
Vi (volt) |
Vo (volt) |
N |
Vi (volt) |
Vo (volt) |
1 2 3 4 5 6 |
-10 -7,5 -5 -2,5 -1 0 |
10 7,5 5,01 2,51 1,01 0,01 |
7 8 9 10 11 |
1 2,5 5 7,5 10 |
0 0 0 0 0 |

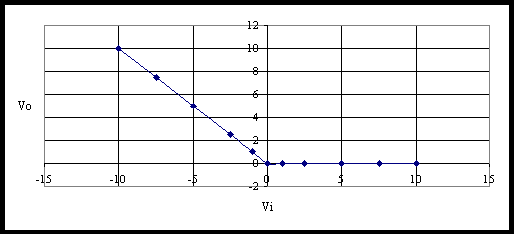

La caratteristica d'uscita è la seguente:
Risultati sperimentali
Dalla transcaratteristica ottenuta, si ha:
se
viene trasmesso in uscita il segnale di ingresso invertito;
se
l'uscita si mantiene a zero volt.
Quindi, viene trasmessa in uscita la sola parte negativa del segnale di ingresso invertita.

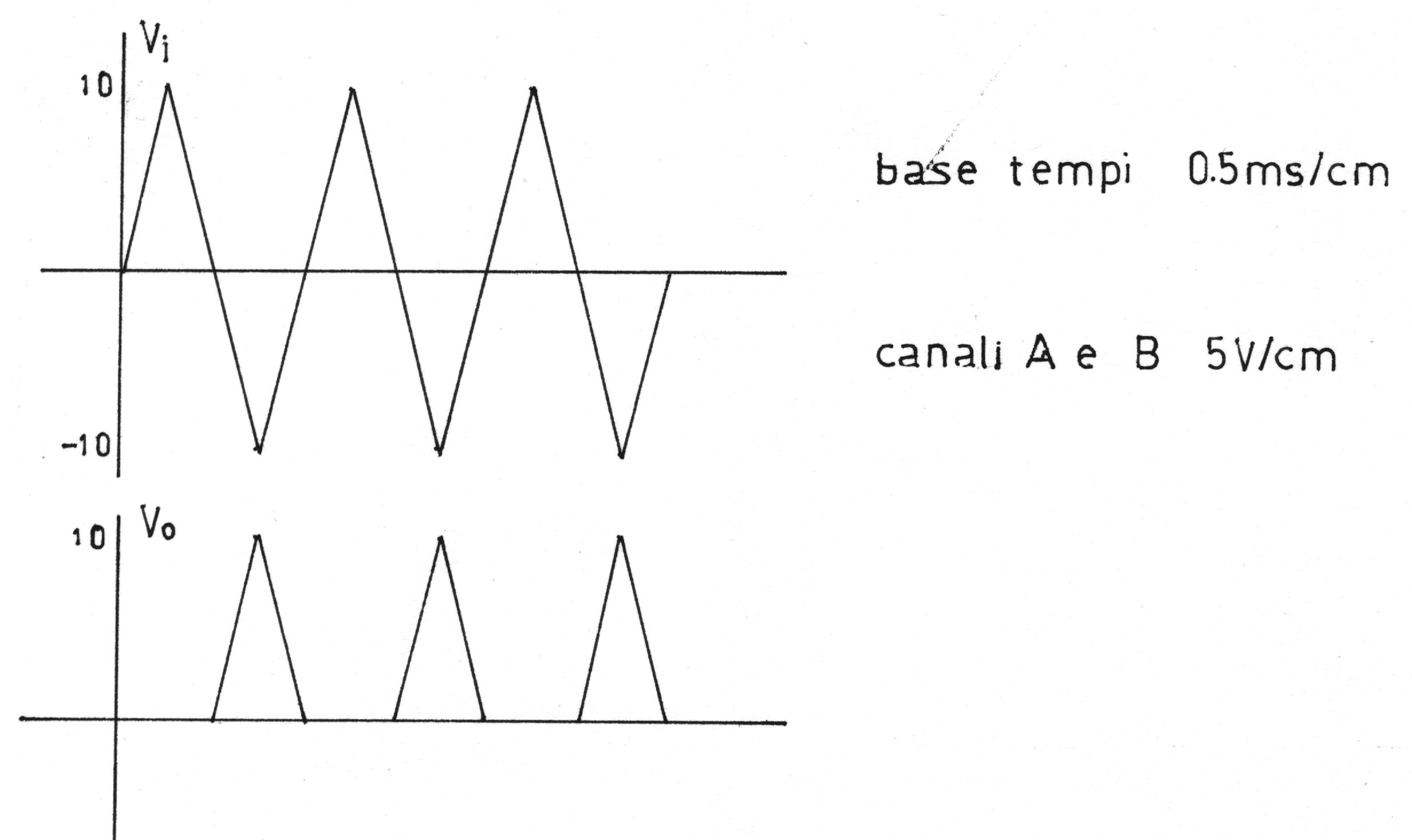

Oscillogramma
Abbiamo sollecitato l'ingresso con un segnale ad onda triangolare di ampiezza 20V di picco-picco e frequenza 1KHz.
L'oscillogramma rilevato è stato il seguente.
