3.6. - Parametri caratteristici

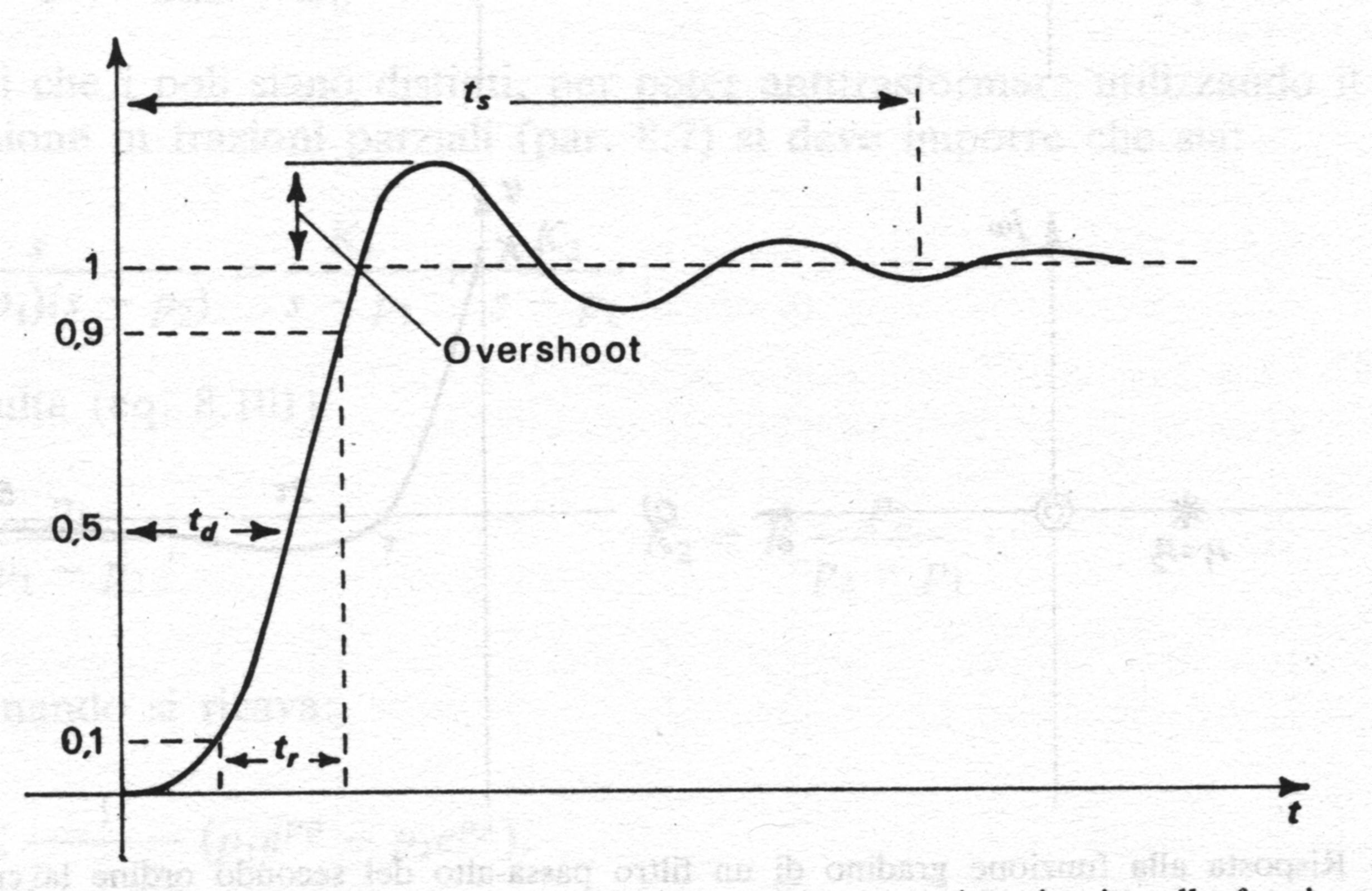

Qualora la risposta alla funzione gradino sia del tipo di un filtro passa-basso del secondo ordine, conviene introdurre le seguenti figure di merito:

Tempo di salita (rise time), definito come l'intervallo di tempo nel quale la risposta passa dal 10% al 90% del suo valore finale;

Oscillazione (ringing), definito come il transitorio oscillante attorno al suo valore finale;

Tempo di assestamento (settling time), definito come l'intervallo di tempo che intercorre tra l'istante nel quale viene applicata al circuito la funzione a gradino e quello nel quale la risposta non differisce dal suo valore finale di oltre il 2%;

Tempo di ritardo (delay time), definito come il tempo richiesto alla risposta per raggiungere il 50% del suo valore finale;

Sovraelongazione (overshoot), definito come la differenza tra il valore di picco e il valore finale della risposta, espressa normalmente come percentuale del valore finale.
