4.5. - Filtro HP con guadagno 2
Si fissa la frequenza di taglio a 4KHz, per cui C = 2,2h F e R = 18KW .

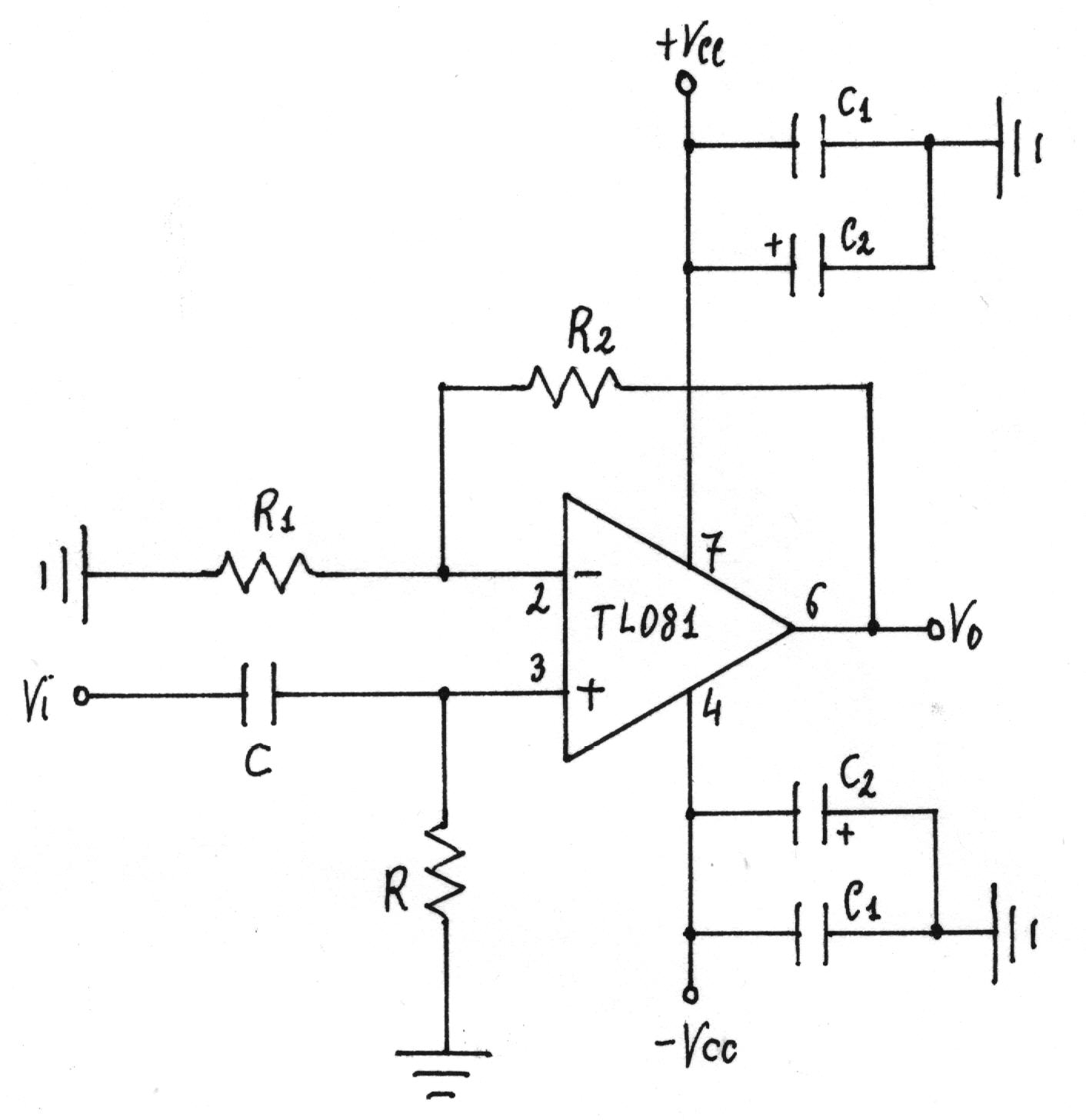

Il circuito è lo stesso di quello del filtro LP di par. 4.3. - in cui vengono invertiti di posto R e C.
Si utilizza come segnale di ingresso una forma d'onda sinusoidale a valore medio nullo e ampiezza 4Vpp.
Nota la frequenza, la tensione di ingresso e quella di uscita, si calcola il guadagno, sia quello sperimentale sia quello teorico.
Sperimentale
Teorico
I risultati delle misure sono riportati nella seguente tabella, in cui è riportata anche la fase calcolata. Il valore della frequenza di taglio assunta nel calcolo teorico del guadagno e della fase è il valore ottenuto sperimentalmente.
f KHz |
Vopp Volt |
Vipp Volt |
GdB (dB) Sperimentale |
GdB (dB) Calcolato |
j (gradi) calcolata |
0,5 1 1,5 2 2,5 3 3.5 4 4,5 5 6 7 8 10 15 20 30 50 100 |
0,85 1,6 2,4 3,1 3,7 4,2 4,8 5,2 5,4 5,8 6,2 6,5 6,8 7,2 7,8 8 8 8 8 |
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 |
-13,55 -7,96 -4,43 -2,21 -0,68 0,42 1,58 2,28 2,6 3,22 3,8 4,22 4,61 5,1 5,8 6,02 6,02 6,02 6,02 |
-14,02 -8,13 -4,81 -2,58 -0,97 0,25 1,19 1,93 2,53 3,01 3,73 4,23 4,59 5,05 5,56 5,76 5,90 5,98 6,01 |
5,71 11,31 16,70 21,80 26,57 30,96 34,99 38,66 41,99 45,00 50,19 54,46 57,99 63,43 71,57 75,96 80,54 84,29 87,17 |
La frequenza di taglio risulta ancora di circa 5KHz.
Lo sfasamento tra Vi e Vo è +90° (+ p /2) fino a circa 500Hz e risulta trascurabile a circa 50KHz.

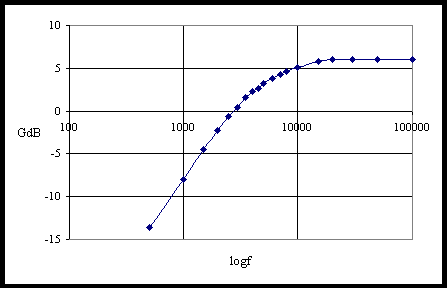

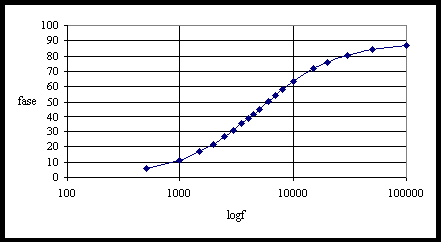

Nei grafici sono riportati gli andamenti del guadagno e della fase in funzione della frequenza.
Al fine di calcolare il roll-off asintotico, si fissa l'ottava da 1KHz a 2KHz; si ha:
valore più che accettabile data la vicinanza dell'ottava usata alla frequenza di taglio fo
