8.1.2. - Onda triangolare a valore medio non nullo regolabile

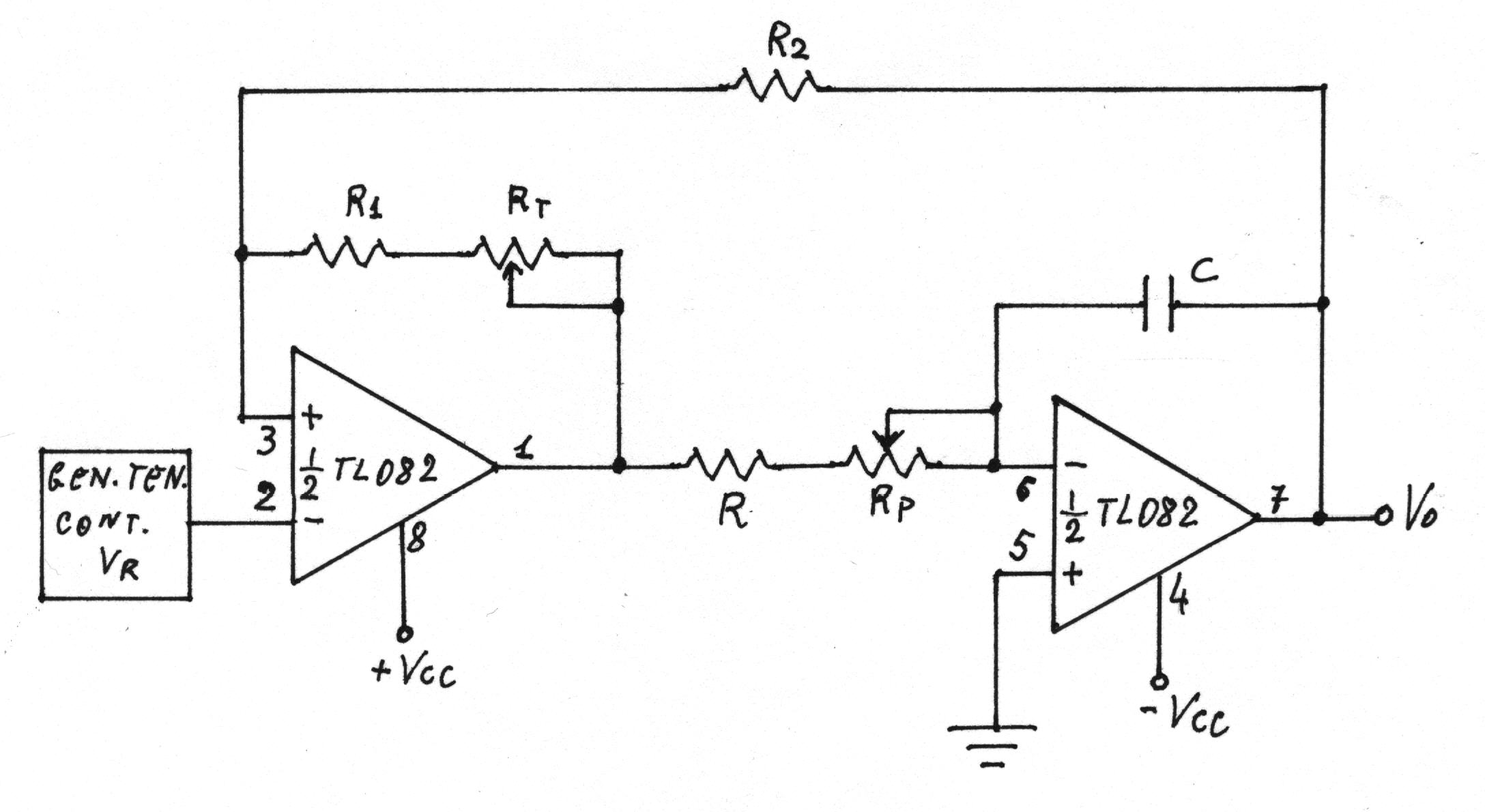

Per ottenere in uscita un segnale a valore medio non nullo è sufficiente inserire una tensione VR sull'ingresso invertente del comparatore. Ciò si ottenuto collegando a tale ingresso il generatore di tensione continua riportato al par. 6. -.

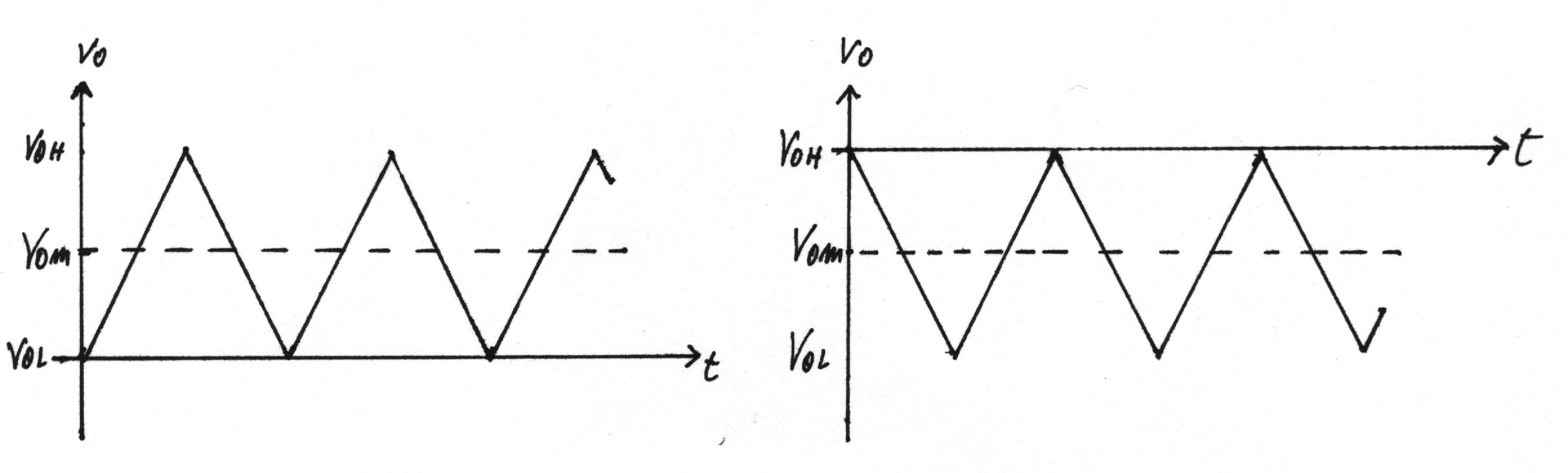

Per ottenere un segnale triangolare interamente positivo o negativo, cioè con un valore medio pari a VOMIN = VOPP/2 = 4V, si deve inserire un valore di tensione VR che si ottiene dall'equazione (1.3.4).
.
Analogamente, volendo un valore medio di - 4V, dall'equazione (1.3.6) si ha:
.
Facendo variare VR tra questi due valori, si ottiene in uscita un segnale triangolare il cui valore medio varierà tra - 4V e + 4V.
L'uscita del comparatore commuterà ogni qual volta la tensione sull'ingresso non invertente decrescendo scende al di sotto, o crescendo sale al di sopra, del valore di VR sull'ingresso invertente.

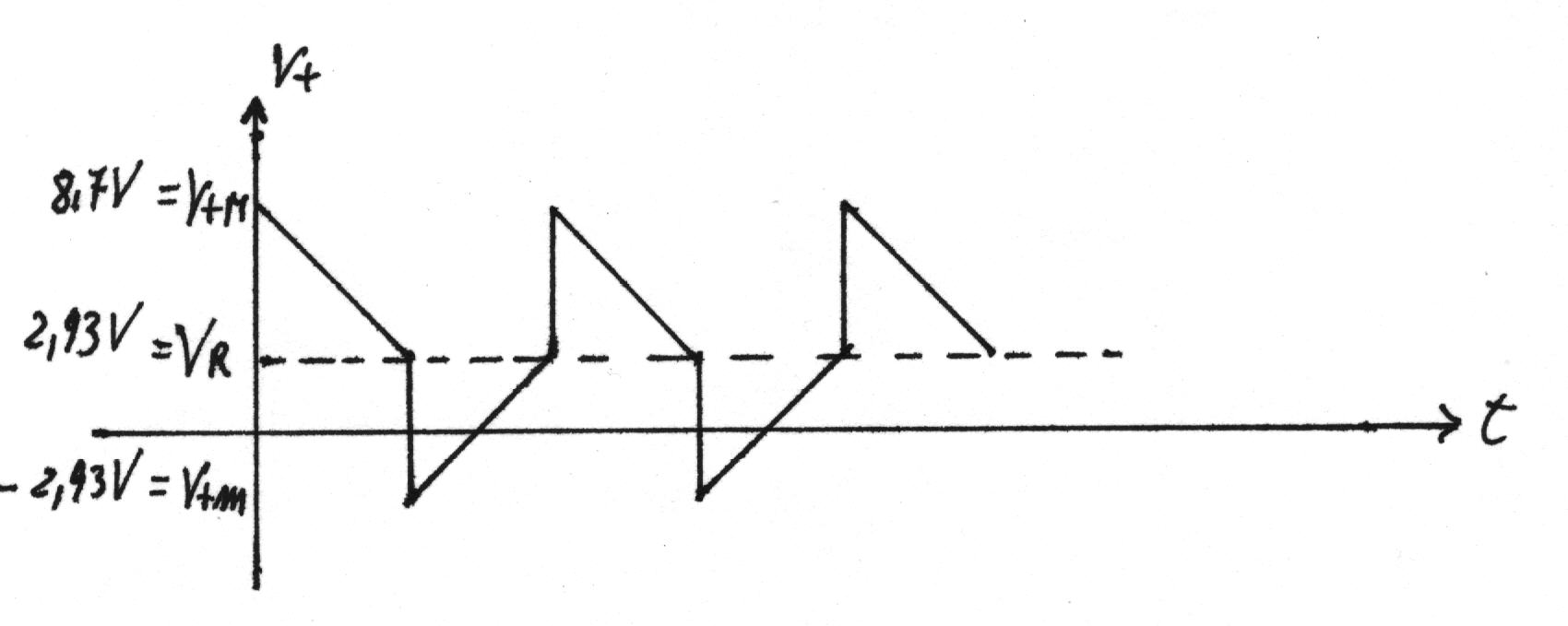

La forma d'onda sull'ingresso non invertente avrà valore medio pari a VR, con valori minimo e massimo pari a:
con un segnale di uscita con valore medio VOMED = + 4V.

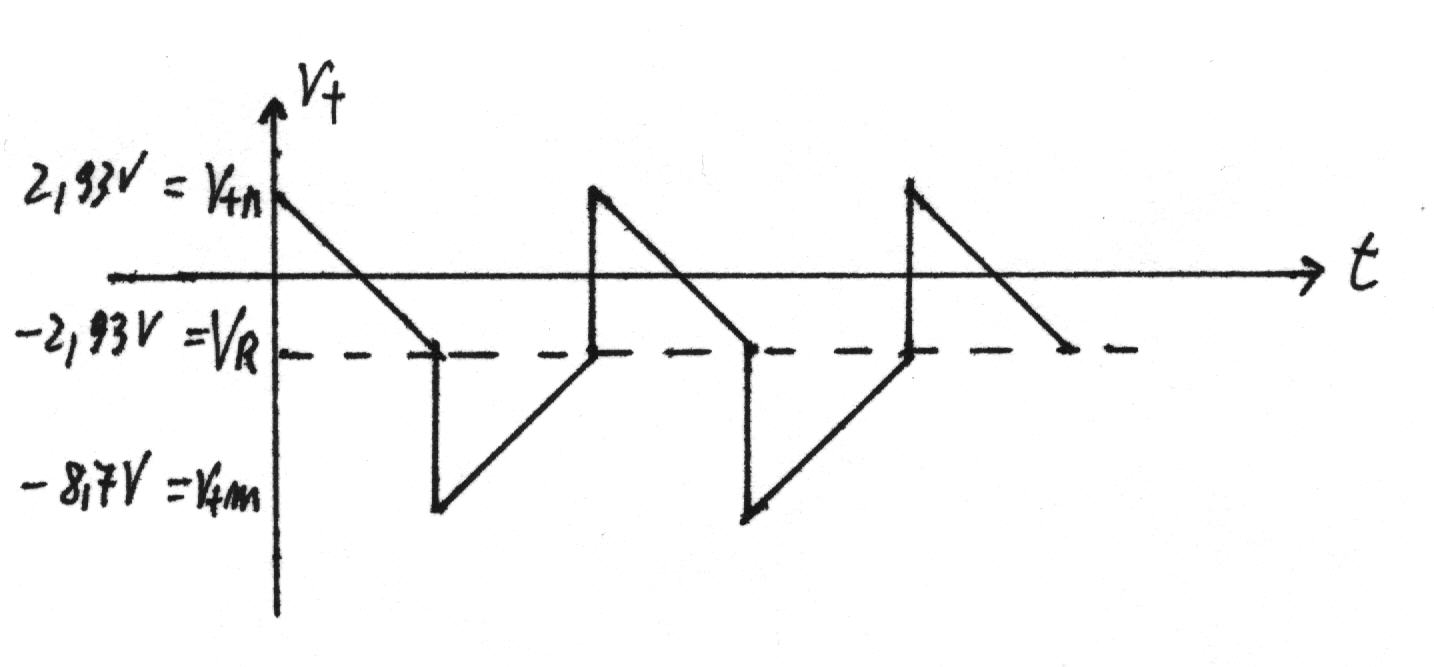

Per un segnale di uscita con valore medio VOMED = - 4V, si ha:
