Essendo 1KHz la frequenza di oscillazione, possiamo ricavare la costante di tempo dei gruppi RC:

Posto , per R si ha: ,

per il quale utilizzeremo il valore commerciale di 15KW . Con tali valori dovremo ottenere una frequenza di oscillazione

.

Dovendo risultare , poniamo .

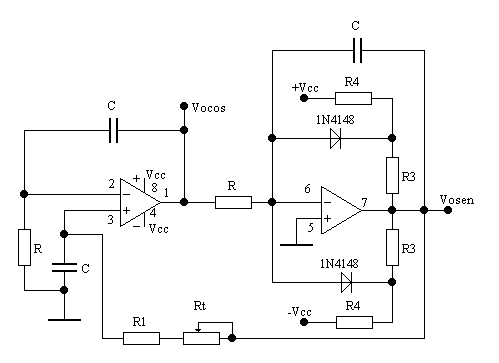

Dimensioniamo il limitatore perché entri in funzione quando l'ampiezza del segnale d'uscita supera 1,5V. Dal circuito precedente; si ah:

Posto per il quale utilizzeremo il valore commerciale di 1KW .

Regolato il trimmer R_t in modo da innescare l'oscillazione, si sono ottenute due uscite di ampiezza picco-picco e frequenza . La frequenza risulta inferiore a quella preventivata sempre per le capacità di valore di circa 12m F. calcolando la frequenza con tale valore, si ha:

.

Per ottenere la relazione di fase tra le due uscite abbiamo usato le figure di Lissajous, ottenendo un cerchio quasi perfetto, cioè i due segnali sono risultati in quadratura.
