6.13.3. - Circuito sfasatore

La f.d.t. presenta un polo reale e negativo e uno zero non nell'origine:

                                                                                                                         (6.13.3.1)

avendo indicato con lo zero e con il polo. Si tenga presente che lo zero può risultare sia negativo che positivo. Posto , si ha:

                                                                                                                   (6.13.3.2)

Al variare di w si deducono le seguenti relazioni:

Una rete con funzione di trasferimento di questo tipo lascia passare sia le basse che le alte frequenze, sia pure con un diverso valore del modulo della f.d.t..

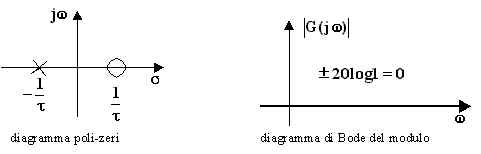

Qualora lo zero sia positivo e disti dall'origine come il polo, risulta . Imponendo questa condizione e supponendo che sia , dalla (6.13.3) si trae:

                                                                                                                      (6.13.3.3)

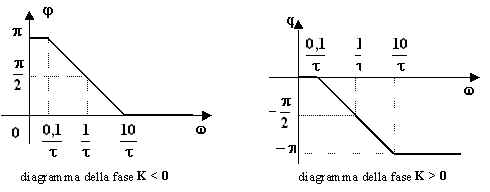

Il modulo della f.d.t. risulta unitario per qualsiasi valore di w ; la fase, invece, varia tra 0 e p . Un circuito con f.d.t. di questo tipo viene chiamato circuito sfasatore. Per determinare l'andamento dello sfasamento in funzione di w è necessario distinguere il caso in cui è da quello nel quale è ; risulta:

Se K > 0, lo sfasamento è compreso tra 0 e -p e vale -p /2 per ; se K < 0, lo sfasamento è compreso tra p e 0 e vale p /2 per .

Se K > 0 la rete è detta rete anticipatrice; se K < 0 viene detta rete sfasatrice.
