A.3. - Circuito equivalente a parametri r del BJT

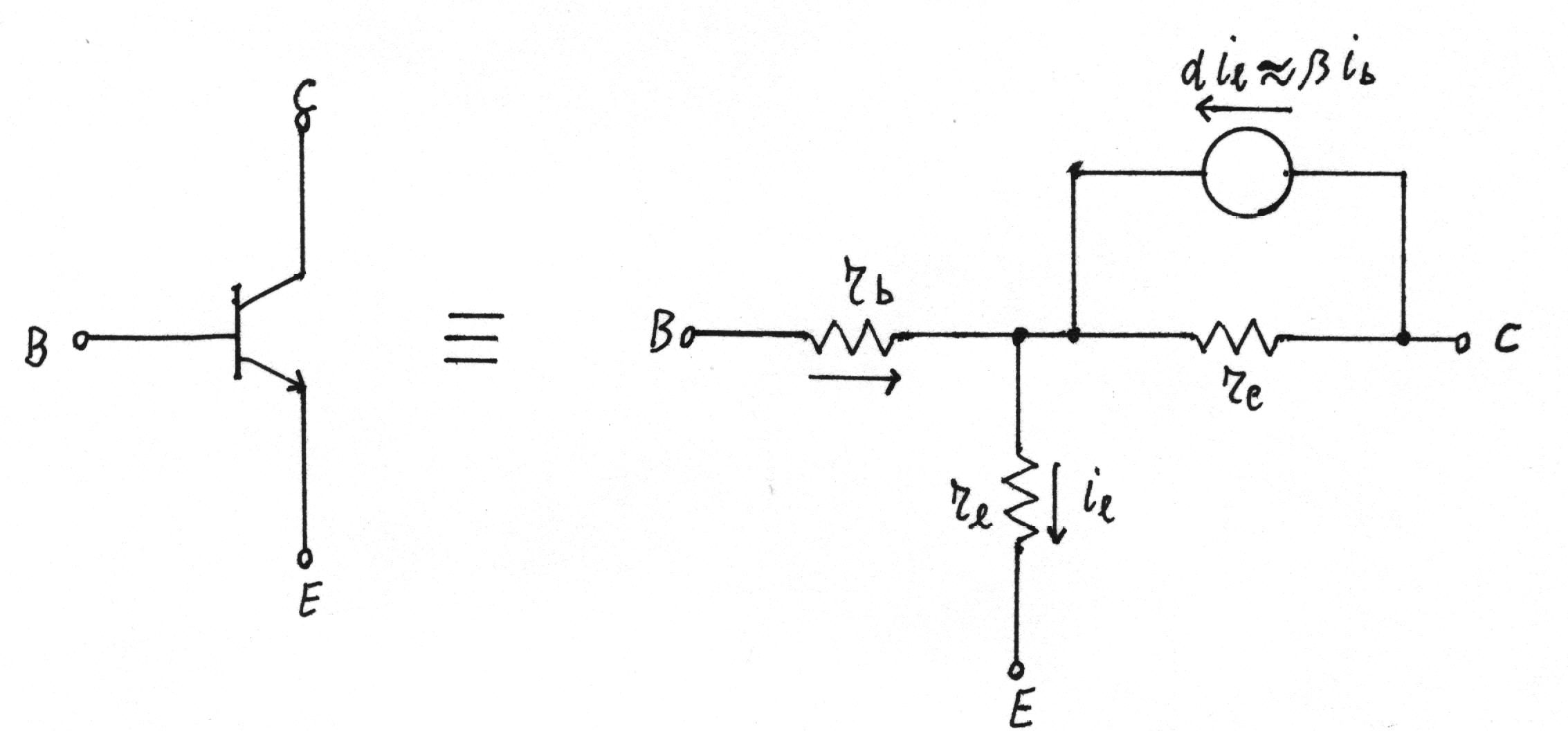

Questo tipo di circuito equivalente è molto utilizzato in quanto la sua forma elettrica copia le tre sezioni del transistor.
dove
re resistenza di emettitore
rb resistenza di base
rc resistenza di collettore
Le formule di conversione da parametri r a parametri h sono:

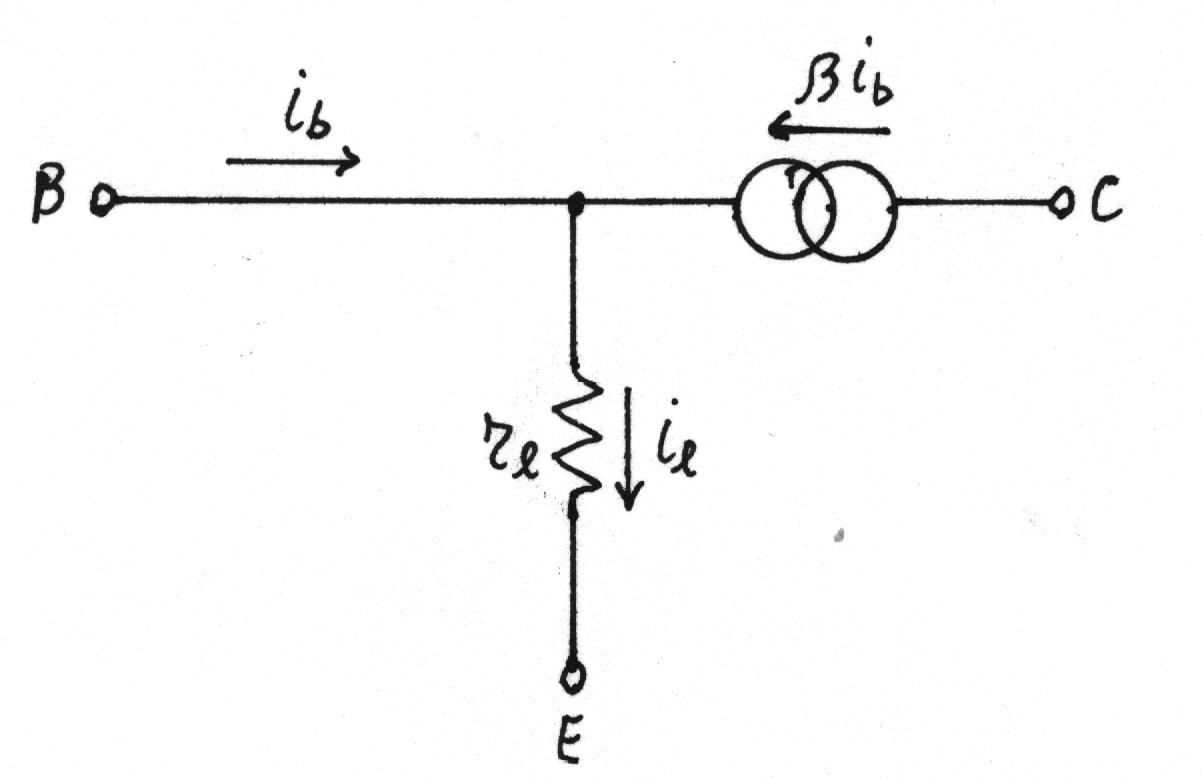

Poiché rb è piccola e rc è molto grande, in prima approssimazione, si possono trascurare, ottenendo il seguente circuito equivalente semplificato:
Il valore di re può essere calcolato approssimativamente
come
con IE espressa in mA.

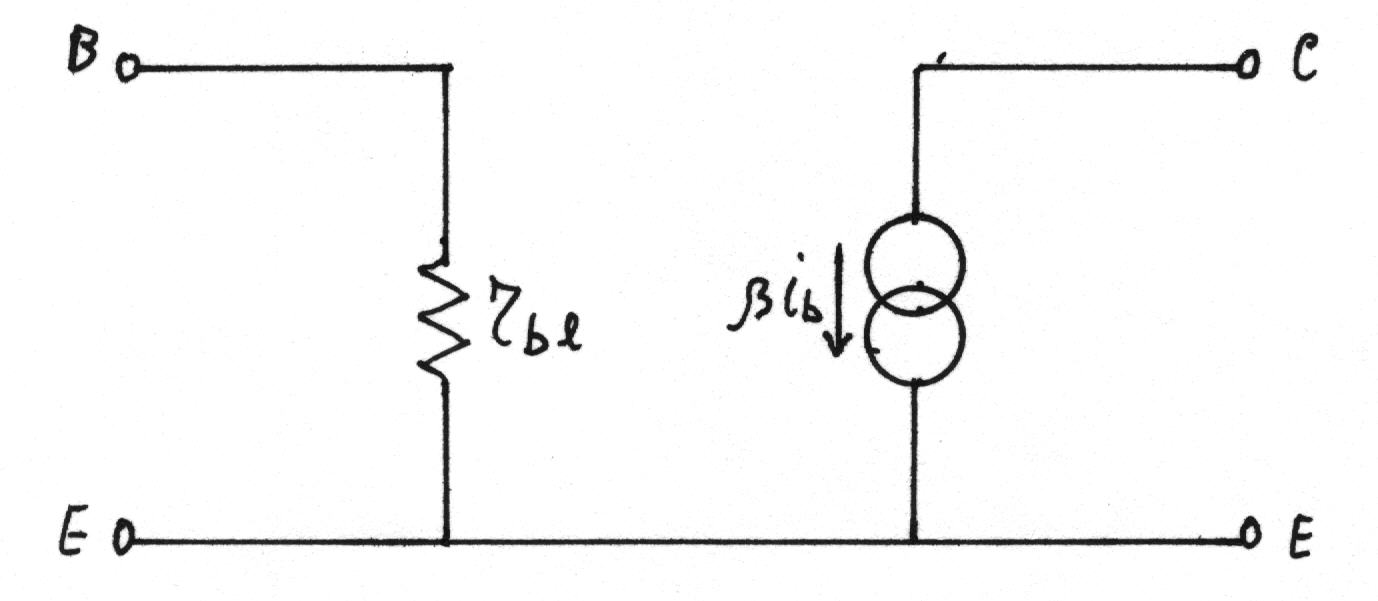

Un altro circuito equivalente semplificato, derivato dal precedente, con circuito di ingresso e di uscita separati, è il seguente, dove:
.
